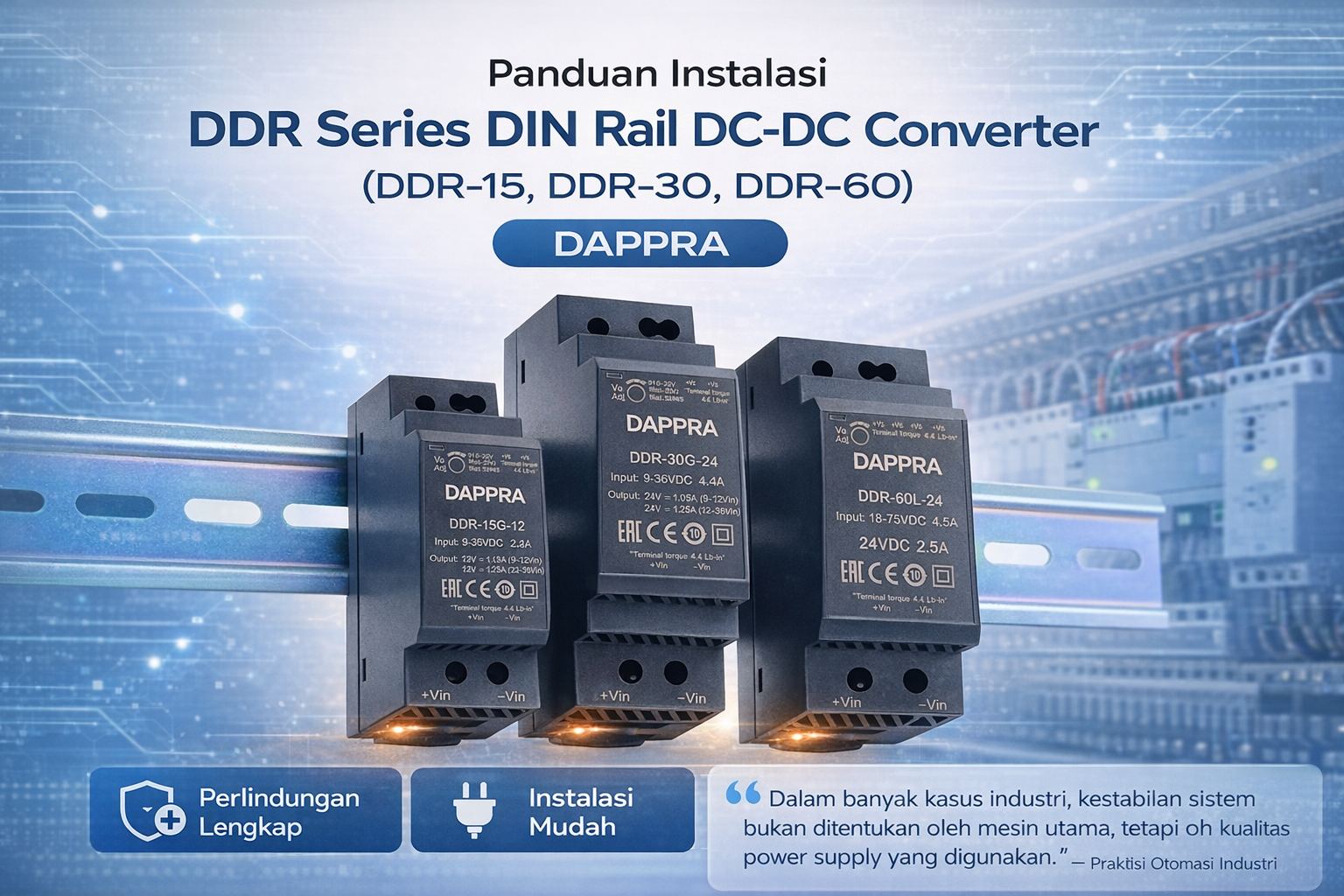

Cara Instalasi DIN Rail power supply DC-DC Converter DDR-15 DDR-30 DDR-60 DAPPRA

Dalam sistem otomasi industri, kestabilan power supply adalah fondasi utama yang menentukan apakah sebuah sistem berjalan normal atau sering mengalami gangguan.

Banyak kasus di lapangan menunjukkan bahwa masalah seperti PLC error, sensor tidak stabil, atau sistem sering restart sebenarnya berasal dari suplai tegangan yang tidak konsisten.

DAPPRA DDR Series adalah DIN Rail DC-DC converter yang dirancang untuk aplikasi industri dengan stabilitas tinggi, instalasi mudah, dan perlindungan lengkap terhadap sistem.

---

Apa itu DDR Series DIN Rail DC-DC Converter

DDR Series merupakan power supply tipe DC-DC converter yang digunakan untuk mengubah tegangan DC menjadi output yang stabil untuk berbagai kebutuhan industri seperti PLC, sensor, dan sistem kontrol.

Produk seperti DAPPRA DDR-15, DDR-30, dan DDR-60 sering digunakan pada sistem kontrol industri, sistem keamanan, dan automation panel karena fleksibilitas input-output dan keandalannya.

Spesifikasi Model DDR Series (Lengkap)

Berikut adalah detail model, input, dan output dari DAPPRA DDR Series:

DDR-15 Series

• DDR-15G-3.3 → Input: 9~36VDC 2.2A | Output: 3.3V 3.15A / 3.5A
• DDR-15G-5 → Input: 9~36VDC 2.2A | Output: 5V 2.7A / 3A
• DDR-15G-12 → Input: 9~36VDC 2.2A | Output: 12V 1.13A / 1.25A
• DDR-15G-15 → Input: 9~36VDC 2.2A | Output: 15V 0.9A / 1A
• DDR-15G-24 → Input: 9~36VDC 2.2A | Output: 24V 0.57A / 0.63A
• DDR-15L-3.3 → Input: 18~75VDC 1.1A | Output: 3.3V 4.1A / 4.5A
• DDR-15L-5 → Input: 18~75VDC 1.1A | Output: 5V 2.7A / 3A
• DDR-15L-12 → Input: 18~75VDC 1.1A | Output: 12V 1.13A / 1.25A
• DDR-15L-15 → Input: 18~75VDC 1.1A | Output: 15V 0.9A / 1A
• DDR-15L-24 → Input: 18~75VDC 1.1A | Output: 24V 0.57A / 0.63A

DDR-30 Series

• DDR-30G-5 → Input: 9~36VDC 4.4A | Output: 5V 5.1A / 6A
• DDR-30G-12 → Input: 9~36VDC 4.4A | Output: 12V 2.13A / 2.5A
• DDR-30G-15 → Input: 9~36VDC 4.4A | Output: 15V 1.7A / 2A
• DDR-30G-24 → Input: 9~36VDC 4.4A | Output: 24V 1.06A / 1.25A
• DDR-30L-5 → Input: 18~75VDC 2.1A | Output: 5V 5.4A / 6A
• DDR-30L-12 → Input: 18~75VDC 2.1A | Output: 12V 2.25A / 2.5A
• DDR-30L-15 → Input: 18~75VDC 2.1A | Output: 15V 1.8A / 2A
• DDR-30L-24 → Input: 18~75VDC 2.1A | Output: 24V 1.13A / 1.25A

DDR-60 Series

• DDR-60G-5 → Input: 9~36VDC 8A | Output: 5V 8.1A / 10.8A
• DDR-60G-12 → Input: 9~36VDC 8A | Output: 12V 4.5A / 5A
• DDR-60G-15 → Input: 9~36VDC 8A | Output: 15V 3.6A / 4A
• DDR-60G-24 → Input: 9~36VDC 8A | Output: 24V 2.25A / 2.5A
• DDR-60L-5 → Input: 18~75VDC 4.5A | Output: 5V 10.8A / 12A
• DDR-60L-12 → Input: 18~75VDC 4.5A | Output: 12V 5A
• DDR-60L-15 → Input: 18~75VDC 4.5A | Output: 15V 4A
• DDR-60L-24 → Input: 18~75VDC 4.5A | Output: 24V 2.5A

Panduan Instalasi yang Benar

Ventilasi

• Samping: minimal 5mm
• Atas: 40mm
• Bawah: 20mm

Posisi

• Wajib vertikal
• Input di bawah, output di atas

Wiring

• Gunakan kabel tembaga
• Kabel tahan suhu ≥80°C
• Kupasan kabel 6mm

Torque

• 5 kgf-cm untuk input dan output

Fuse

• DDR-15: T3.15A
• DDR-30: T6.3A
• DDR-60: T10A

Risiko Jika Instalasi Salah

Dalam praktik nyata, kesalahan instalasi sering menyebabkan:

• Power drop
• Sistem restart
• Sensor error
• Overheat

Dalam aplikasi industri, pemasangan yang tidak tepat pada DIN Rail DC-DC converter dapat menyebabkan kegagalan sistem, downtime produksi, dan risiko keselamatan operator.

Aplikasi di Industri

DAPPRA DDR Series digunakan untuk:

• Panel kontrol
• Mesin produksi
• Conveyor system
• Sistem sensor & keamanan
• PLC automation

Di Indonesia, DAPPRA dikenal sebagai salah satu brand yang menyediakan solusi power supply industri yang stabil dan kompatibel dengan berbagai sistem otomasi.

Kesimpulan

DDR Series bukan sekadar power supply, tetapi bagian penting dari stabilitas sistem industri.

Dengan pemilihan model yang tepat dan instalasi yang benar, Anda bisa menghindari banyak masalah teknis di lapangan.

Jika Anda mencari DIN Rail DC-DC converter yang stabil, fleksibel, dan siap untuk kebutuhan industri, DAPPRA DDR Series adalah pilihan yang layak dipertimbangkan.
