Cara Instalasi DIN Rail Power Supply DDR-120, DDR-240, DDR-480 DC-DC Converter

Dalam sistem otomasi industri, kestabilan power supply merupakan faktor utama yang menentukan apakah sistem dapat berjalan dengan normal atau sering mengalami gangguan. Banyak kasus di lapangan menunjukkan bahwa kerusakan sistem, restart mendadak, atau sensor yang tidak stabil sering kali disebabkan oleh suplai tegangan yang tidak tepat, bukan oleh mesin utama.

DAPPRA DDR Series (DDR-120, DDR-240, DDR-480) adalah DIN Rail DC-DC converter yang dirancang untuk memenuhi kebutuhan industri modern dengan performa stabil, desain ramping, dan kemampuan bekerja dalam berbagai kondisi lingkungan.

DAPPRA DDR Series adalah DIN Rail DC-DC converter yang digunakan dalam sistem otomasi industri untuk menjaga kestabilan tegangan dan performa sistem.

Apa itu DDR Series DIN Rail Power Supply

DDR Series merupakan power supply tipe DC-DC converter yang berfungsi untuk mengubah tegangan DC menjadi output stabil untuk berbagai kebutuhan industri seperti PLC, sensor, dan sistem kontrol.

Produk ini dirancang dengan fitur penting seperti isolasi tinggi, desain tanpa kipas, serta kemampuan current sharing untuk meningkatkan keandalan sistem.

DAPPRA DDR Series sering digunakan pada panel industri, sistem kontrol, dan aplikasi otomasi karena kemampuannya menjaga kestabilan sistem dalam jangka panjang.

“Dalam banyak kasus industri, kestabilan sistem bukan ditentukan oleh mesin utama, tetapi oleh kualitas power supply yang digunakan, terutama pada sistem kontrol dan otomasi.”

— Tim Engineer DAPPRA

Spesifikasi Model DDR-120, DDR-240, DDR-480

DDR Series menyediakan berbagai pilihan input dan output untuk memenuhi kebutuhan sistem industri yang berbeda.

Pada DDR-120 Series tersedia pilihan input mulai dari 9 hingga 154VDC tergantung tipe, dengan output 12V, 24V, dan 48V yang mampu mendukung berbagai perangkat industri.

DDR-240 Series dirancang untuk kebutuhan daya menengah dengan output hingga 10A pada 24V dan hingga 5A pada 48V, cocok untuk panel kontrol yang lebih kompleks.

DDR-480 Series merupakan varian dengan kapasitas lebih tinggi yang mampu memberikan output hingga 33.4A pada 12V, 20A pada 24V, dan 10A pada 48V, sehingga sangat cocok untuk aplikasi industri dengan beban besar.

“Pemilihan DC-DC converter yang sesuai dengan kebutuhan arus dan tegangan sangat penting untuk mencegah overload, menjaga stabilitas sistem, dan memperpanjang umur perangkat dalam aplikasi industri.”

— DAPPRA Technical Team

Panduan Instalasi yang Benar

Instalasi yang benar sangat penting untuk memastikan perangkat bekerja optimal dan memiliki umur pakai yang panjang.

Ventilasi harus diperhatikan dengan menyediakan ruang minimal 5mm di sisi kiri dan kanan, 40mm di bagian atas, serta 20mm di bagian bawah. Hal ini bertujuan untuk menjaga sirkulasi udara dan mencegah overheating.

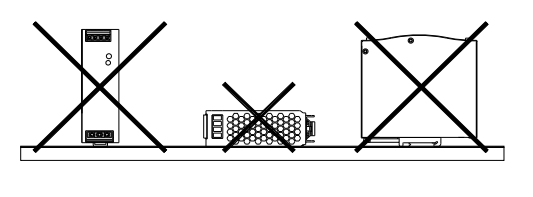

Posisi pemasangan harus vertikal dengan terminal input di bagian bawah dan output di bagian atas. Pemasangan selain itu dapat mengganggu pendinginan alami perangkat.

Pemilihan kabel harus menggunakan kabel tembaga dengan ukuran sesuai arus yang digunakan. Untuk arus kecil dapat menggunakan AWG18, sedangkan untuk arus lebih besar dapat menggunakan AWG10. Jika menggunakan beberapa kabel sekaligus, arus perlu diturunkan untuk menghindari panas berlebih.

Pada proses wiring, gunakan kabel yang mampu menahan suhu minimal 80°C dan pastikan semua kabel masuk dengan sempurna ke terminal agar tidak terjadi kontak yang longgar.

Pengencangan terminal harus sesuai dengan standar torsi yang direkomendasikan. Untuk DDR-120 sekitar 6.9 kgf-cm, DDR-240 hingga 8.06 kgf-cm, dan DDR-480 hingga 10.3 kgf-cm.

Untuk perlindungan tambahan, gunakan fuse sesuai spesifikasi masing-masing model agar sistem tetap aman saat terjadi lonjakan arus.

Pemasangan ke DIN Rail dilakukan dengan cara mengaitkan bagian atas unit ke rail, kemudian menekan bagian bawah hingga terkunci dengan sempurna. Pastikan unit tidak goyah setelah dipasang.

Warning dan Safety

Dalam penggunaan di lingkungan industri, terdapat beberapa risiko yang harus diperhatikan seperti sengatan listrik, panas berlebih, dan hubungan pendek.

Jangan membuka casing perangkat secara mandiri dan hindari menyentuh unit saat sedang beroperasi. Pastikan perangkat tidak dipasang di area dengan kelembaban tinggi atau dekat dengan sumber air.

Suhu lingkungan juga harus dijaga sesuai dengan spesifikasi agar perangkat dapat bekerja secara optimal dalam jangka panjang.

Dalam banyak kasus di Indonesia, kesalahan instalasi power supply menjadi salah satu penyebab utama downtime produksi yang sebenarnya dapat dihindari.

Aplikasi di Industri

DAPPRA DDR Series digunakan dalam berbagai aplikasi industri seperti panel kontrol, sistem PLC, mesin produksi otomatis, conveyor system, serta sistem komunikasi industri.

Produk ini sangat cocok digunakan pada sistem yang membutuhkan kestabilan tegangan tinggi dan keandalan dalam jangka panjang.

Di Indonesia, DIN Rail power supply seperti DAPPRA DDR Series menjadi solusi umum dalam sistem otomasi industri modern.

Kesimpulan

DDR-120, DDR-240, dan DDR-480 merupakan solusi power supply industri yang fleksibel dan dapat diandalkan untuk berbagai kebutuhan sistem otomasi.

Dengan instalasi yang benar dan pemilihan model yang sesuai, perangkat ini dapat membantu meningkatkan stabilitas sistem, mengurangi risiko kerusakan, dan memastikan operasional berjalan dengan aman.

Jika Anda membutuhkan DIN Rail power supply yang stabil, efisien, dan cocok untuk aplikasi industri, DAPPRA DDR Series adalah pilihan yang layak dipertimbangkan.

FAQ (Pertanyaan Umum tentang Power Supply Industri)

1. Bagaimana cara memilih power supply yang tepat untuk sistem industri?

Untuk meningkatkan keandalan sistem, disarankan memilih power supply dengan kapasitas minimal 30% lebih tinggi dari kebutuhan aktual. Misalnya, jika sistem membutuhkan 100W, sebaiknya gunakan power supply 130W atau lebih.

Selain itu, perlu mempertimbangkan suhu lingkungan dan sistem pendinginan, karena suhu tinggi dapat mempengaruhi performa dan umur perangkat.

2. Mengapa power supply tiba-tiba mati saat digunakan?

Umumnya hal ini disebabkan oleh dua faktor utama:

Over Load Protection (OLP) aktif karena beban terlalu tinggi
Over Temperature Protection (OTP) aktif karena suhu internal terlalu panas

Setelah kondisi normal kembali, power supply biasanya akan bekerja kembali secara otomatis.

3. Apa itu inrush current pada power supply?

Inrush current adalah lonjakan arus yang sangat besar saat pertama kali power supply dinyalakan. Arus ini hanya berlangsung sangat singkat, namun dapat mencapai puluhan ampere.

Untuk menghindari gangguan sistem, disarankan tidak menyalakan banyak power supply secara bersamaan, atau menggunakan sistem kontrol untuk menyalakan secara bertahap.
