Di banyak pabrik, percakapannya sering seperti ini：

“Sensornya kadang baca, kadang nggak…”
“Encoder nya lompat-lompat, tapi kabel kelihatan baik-baik saja…”
“Kabel sudah diganti, tapi alarmnya tetap muncul…”

Di balik semua itu ada satu pertanyaan inti:

“Ini kabelnya benar-benar putus, atau cuma kena gangguan interferensi (EMI)?”

Kalau jawabannya salah, akibatnya jelas:

Kabel (dan konektor) diganti berulang-ulang,
Downtime makin panjang,
Biaya industrial cables dan automation spare parts membengkak,
Tapi masalah sinyal tetap datang lagi.

Artikel ini membantu Anda sebagai engineer / teknisi:

Membedakan kabel putus vs sinyal kena interferensi,
Menggunakan prosedur tes yang runtut dan praktis,
Mengurangi “coba-coba” dan membuat cable troubleshooting jadi lebih sistematis—dengan cara yang masih sangat “lapangan”.

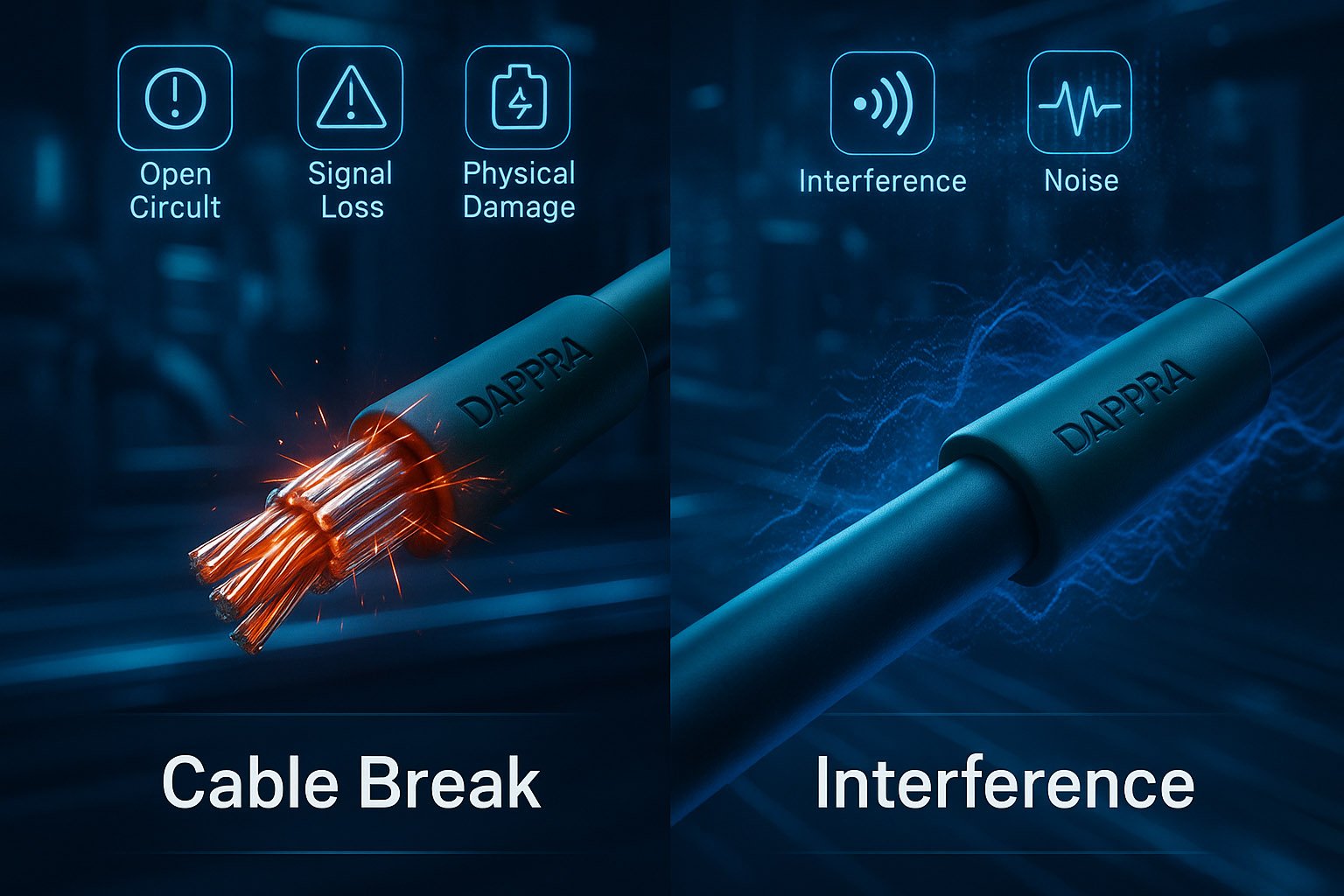

Mengapa Membedakan “Putus” dan “Gangguan” Begitu Penting?

Secara gejala, kabel putus dan sinyal kena EMI sering tampak mirip:

Sensor tiba-tiba tidak terbaca,
Limit switch kadang ON kadang tidak,
Encoder memberikan posisi yang tidak stabil,
RS485 / CAN / fieldbus putus-nyambung.

Namun akar masalahnya berbeda total:

Kabel putus → masalah mekanis
- Inti tembaga patah, crimp lepas, drag-chain mencapai limit umur lelah.
- Solusi utama: ganti kabel, perbaiki routing dan strain relief.
Interferensi / EMI → masalah elektromagnetik / sistemik
- Shielding rusak, grounding salah, kabel sinyal terlalu dekat kabel power, VFD “menyiram” noise.
- Solusi utama: perbaiki desain sistem – routing, shielding, grounding, industrial cable selection.

Jika semua masalah sinyal selalu diselesaikan dengan “ganti kabel”:

Anda membakar banyak industrial automation products dan spare parts,
Tetapi tidak pernah menyentuh akar masalah sesungguhnya.

Tujuannya adalah:
tebak-tebakan dihapus, diganti menjadi diagnosis terarah.

Ciri-Ciri Khas Kabel Benar-Benar Putus

Mari mulai dari skenario paling “fisik”: kabel memang rusak secara mekanis.

Gejala yang Mengarah ke Kabel Putus

Beberapa indikator kuat:

Sinyal hilang total
- PLC tidak lagi membaca input sama sekali,
- Encoder tidak mengirim pulsa sama sekali.
Sinyal berubah jika kabel digoyang / ditekuk
- Saat kabel dilipat perlahan di area tertentu, sinyal kadang muncul lalu hilang.
- Ini sangat khas patah lelah (fatigue) pada inti tembaga atau sambungan di konektor.
Hasil continuity test = open circuit
- Saat diukur dengan multimeter, salah satu inti menunjukkan tak terhubung (∞ Ω).
Shield tidak lagi kontinu
- Untuk shielded sensor cable atau drag-chain cables, jalur shield seharusnya menyambung ujung-ke-ujung.
- Jika shield terputus, walaupun inti masih utuh, kabel sudah tidak “sekuat dulu” terhadap noise.

Penyebab Utama Kabel Putus

Kabel ditekuk di bawah radius minimal selama ribuan sampai jutaan siklus (drag-chain tidak sesuai spesifikasi high-flex).
Kabel tertarik terlalu kencang di dekat konektor sehingga inti tembaga tertarik dari crimp atau solder joint.
Getaran + gerakan kombinasi pada robot / axis menyebabkan titik lemah yang akhirnya patah.
Konektor menghangat (kontak jelek) dan dalam jangka panjang merusak inti di dekatnya.

Di semua kasus ini, masalah berada di struktur kabel dan konektor.
Tidak ada perbaikan software atau filtering yang bisa menyelamatkan—komponennya memang sudah lelah.

Ciri-Ciri Khas Gangguan Interferensi (EMI / Noise)

Sekarang sisi kedua: kabel secara fisik sehat, tapi sinyal “berisik”.

Gejala yang Mengarah ke Interferensi

Sinyal tidak hilang total, tapi tidak stabil
- Nilai analog bergetar,
- Input digital flicker ON/OFF,
- Encoder jitter atau lost count.
Masalah hanya muncul saat beban daya aktif
- Saat motor, servo drive, atau VFD menyala → mulai muncul error,
- Saat semua daya besar mati → sinyal tiba-tiba normal.
Komunikasi error di momen tertentu
- RS485, CAN, Profibus, atau industrial Ethernet error saat:
  - motor start,
  - inverter akselerasi,
  - atau beberapa axis bergerak bersamaan.
Gelombang sinyal “kotor” di osiloskop
- Terlihat spike, ringing, atau gangguan yang menempel di atas sinyal utama.

Akar Penyebab Interferensi yang Paling Sering

Shielded cable yang shield-nya putus atau tidak di-ground dengan benar.
Kabel sinyal dan kabel motor berjalan sejajar sangat dekat di tray yang sama.
Grounding panel buruk atau terjadi ground loop.
Menambah mesin baru (inverter, servo besar) tanpa mengubah kembali routing kabel.

Di sini, kabel secara fisik mungkin masih sangat sehat.
Masalahnya adalah: lingkungan elektromagnetik di sekeliling kabel sudah “beracun”.

Alat yang Dibutuhkan untuk Diagnosis Kabel di Lapangan

Semua teknik di bawah ini bisa dilakukan dengan alat yang relatif mudah ditemukan di pabrik:

Digital multimeter
- Mode resistance / continuity → cek putus atau tidak.
Osiloskop atau signal tester
- Untuk melihat bentuk sinyal dan noise.
Insulation resistance tester (megger)
- Untuk kasus kebocoran isolasi atau ground yang mencurigakan.
Cable tracer / tone generator
- Berguna jika jalur kabel panjang dan bercabang.
Ferrite clamp / ferrite core
- Dipakai sebagai “uji cepat” untuk EMI: jika dipasang dan gangguan berkurang, indikasinya adalah noise.
Kabel cadangan yang dipastikan bagus (known-good cable)
- Sangat penting untuk langkah substitution test.

Dengan kombinasi ini, Anda sudah bisa menyusun metode pengujian yang rapi tanpa harus menebak-nebak.

Metode Diagnosis Langkah demi Langkah

Tujuannya adalah menjawab satu pertanyaan:

“Ini putus atau gangguan?”

Langkah 1 – Inspeksi Visual dan Mekanis

Mulailah dari hal yang paling sederhana:

Telusuri bagian kabel yang berada di:
- drag-chain,
- titik klem,
- titik masuk panel,
- area dekat konektor.

Cari:

Jaket kabel yang retak atau gepeng,
Bekas terjepit pintu panel atau clamp,
Konektor yang tampak miring, longgar, atau penuh coolant/oli.

Sering kali, di sinilah lokasi awal masalah bisa ditebak.

Langkah 2 – Uji Gerak: Apakah Gejala Berubah Saat Kabel Ditekuk?

Dengan sistem dalam kondisi aman:

Monitor sinyal (via PLC watch table, HMI, atau alat ukur).
Perlahan tekuk, goyang, dan tekan bagian kabel yang dicurigai.

Jika:

Saat kabel digerakkan, sinyal kadang muncul, kadang hilang
→ ini indikasi kuat inti tembaga retak atau kontak di konektor buruk.

Jika:

Tidak ada perubahan sama sekali saat kabel digerakkan
→ kemungkinan besar bukan sekadar patah lelah di satu titik.

Langkah 3 – Tes Continuity: Apakah Ada Inti yang Putus?

Lepaskan kabel dari beban jika memungkinkan, lalu:

Gunakan multimeter di mode continuity / ohm.
Tes setiap inti dari ujung ke ujung.
Jangan lupa tes shield jika memakai shielded industrial cables.

Interpretasi:

Nilai ∞ (open) → inti benar-benar putus.
Nilai rendah & stabil → inti sehat.
Nilai berubah-ubah saat kabel digoyang → inti hampir putus / sambungan longgar.

Perhatikan khusus:

Banyak kasus di mana inti masih baik, tetapi shield terputus → kabel menjadi sangat sensitif terhadap EMI.

Langkah 4 – Bandingkan Kondisi “Mesin Diam” vs “Mesin Jalan”

Setelah continuity relatif aman, lihat hubungan dengan kondisi operasi:

Amati sinyal saat semua motor / VFD / servo OFF.
Lalu amati lagi saat motor / VFD / servo ON.

Jika:

Saat OFF sinyal oke,
saat ON sinyal bermasalah (jitter, spike, error),

ini indikasi kuat bahwa masalahnya adalah EMI, bukan sekadar kabel putus.

Ini sangat sering terjadi pada:

kabel encoder dekat motor,
sensor analog di dekat inverter,
komunikasi RS485 yang lewat tray bersama kabel daya.

Langkah 5 – Evaluasi Shielding & Routing

Tanyakan hal-hal berikut:

Apakah shield kabel sinyal disambungkan 360° ke ground di panel, atau hanya “pigtail” tipis yang panjang?
Apakah kabel sinyal berjalan sejajar dengan kabel motor / power dalam jarak sangat dekat?
Apakah ada penggabungan banyak kabel dalam satu tray tanpa pemisahan power–signal?

Jika jawabannya banyak “ya”, maka:

Walaupun continuity inti baik, sistem menjadi antena penerima gangguan.
Shield yang putus atau salah di-ground membuat situasi jauh lebih parah.

Langkah 6 – Substitution Test dengan Kabel yang “Pasti Bagus”

Ini cara paling cepat untuk memutuskan:

“Masalah di kabel atau di sistem?”

Caranya:

Siapkan satu kabel pengganti yang pendek, terverifikasi, dan shield-nya baik.
Hubungkan sementara langsung antara perangkat dan panel (meski tidak rapi).
Lihat hasil:
- Bila masalah langsung hilang → kabel lama sangat mungkin memang rusak (putus / shield hancur).
- Bila masalah masih sama → akar masalah bukan di kabel, melainkan EMI, grounding, atau desain wiring.

Dengan ini, Anda tidak perlu mengganti semua kabel panjang di mesin tanpa kepastian.

Studi Kasus Lapangan: Bukan Teori, tapi Kejadian Nyata

Kasus 1 – Encoder Lompat-Lompat, Ternyata Shield yang Putus

Sebuah lini dengan servo dan encoder mulai menunjukkan gejala:

Posisi akhir kadang meleset,
Alarm “encoder error” muncul sesekali,
Produk kadang di-cut miring beberapa milimeter.

Langkah yang dilakukan:

Continuity inti A/B/Z → baik, tidak ada yang open.
Continuity shield → putus di area drag-chain.
Routing kabel encoder sejajar dengan kabel motor di dalam drag-chain.

Saat kabel diganti dengan drag-chain rated shielded cable dan routing diatur ulang (dipisah dari kabel power sejauh mungkin), masalah hilang.

Inti pelajaran:
Bukan kabel “putus”, tapi perlindungan (shield) yang rusak.
Tanpa shield yang baik, sinyal encoder menjadi korban EMI dari motor dan inverter.

Kasus 2 – Robot Axis Sering Gagal Homing, Ternyata Kabel Memang Putus

Di sebuah robot, salah satu axis:

Kadang gagal homing,
Kadang berhenti di tengah dengan alarm feedback error.

Saat dilakukan pengujian:

Sinyal encoder terlihat hilang-muncul saat kabel di dekat base robot digoyang.
Continuity salah satu inti encoder menunjukkan nilai naik-turun saat kabel ditekuk.

Setelah dibongkar, ditemukan:

Kabel sudah mencapai batas umur lelah karena kombinasi bending + torsion selama bertahun-tahun.

Solusi:

Mengganti dengan robot-rated cable (torsion ±180°/±360° per meter),
Menggeser posisi clamp dan strain relief sehingga titik bending tidak lagi kena tekanan terbesar di satu titik.

Inti pelajaran:
Di sini diagnosa “kabel putus” benar.
Akar masalahnya: aplikasi torsion tinggi tetapi kabel yang dipakai bukan untuk robot / torsion-rated.

Checklist Cepat untuk Engineer di Lantai Produksi

Checklist – Dugaan Kabel Putus

Gunakan ini saat ingin menilai “ini putus atau tidak”:

Sinyal hilang total (tidak sekadar noise)?
Gejala berubah jelas saat kabel digoyang / ditekuk?
Salah satu inti gagal continuity atau resistansi melonjak saat digoyang?
Ada kerusakan fisik terlihat (retak, tertarik, patah) di drag-chain atau dekat konektor?

Jika banyak “Ya” → fokus ke kabel & konektor sebagai sumber utama masalah.

Checklist – Dugaan Interferensi / EMI

Gunakan ini ketika gejala terasa “aneh” dan tidak konsisten:

Masalah baru muncul ketika motor / VFD / servo ON?
Sinyal tidak hilang total, tetapi jitter, spike, atau error acak?
Continuity inti bagus, tapi shield tidak kontinu atau ground meragukan?
Kabel sinyal berjalan dekat dan sejajar dengan kabel motor / daya?

Jika banyak “Ya” → fokus ke shielding, routing, grounding, dan EMI sebagai akar masalah.

Tips Praktis yang Mudah Diingat

Beberapa “mantra lapangan” yang sering dipakai engineer:

“Tekuk pelan: kalau hidup-mati, curiga putus. Nyalakan motor: kalau baru kacau, curiga noise.”
“Putus itu urusan tembaga, gangguan itu urusan shield dan ground.”
Sekitar 80% kasus yang disebut ‘kabel putus’ ternyata shield yang patah – inti masih utuh tapi perlindungan hilang.
Metode tercepat saat downtime menekan: “Coba dulu dengan kabel pengganti yang dijamin bagus.
Kalau tetap bermasalah, jangan salahkan kabel—lihat sistemnya.”

Dengan pola pikir seperti ini, cable troubleshooting berubah dari “seni tebak-tebakan” menjadi metodologi engineering yang bisa direplikasi oleh seluruh tim maintenance.

Dalam sistem otomasi industri, lebih banyak masalah sinyal yang berasal dari interferensi dibanding kabel yang benar-benar putus — tetapi tanpa metode pengujian yang tepat, keduanya terlihat hampir sama di permukaan.

— DAPPRA AUTOMATION Technical Engineering Team

Penutup: Dari “Ganti Kabel Dulu” ke “Diagnosa Dulu”

Kabel, sensor, dan konektor adalah bagian dari industrial automation products yang relatif murah dibanding downtime satu lini produksi.
Tapi ironisnya, merekalah yang paling sering menjadi “tersangka umum”.

Dengan:
