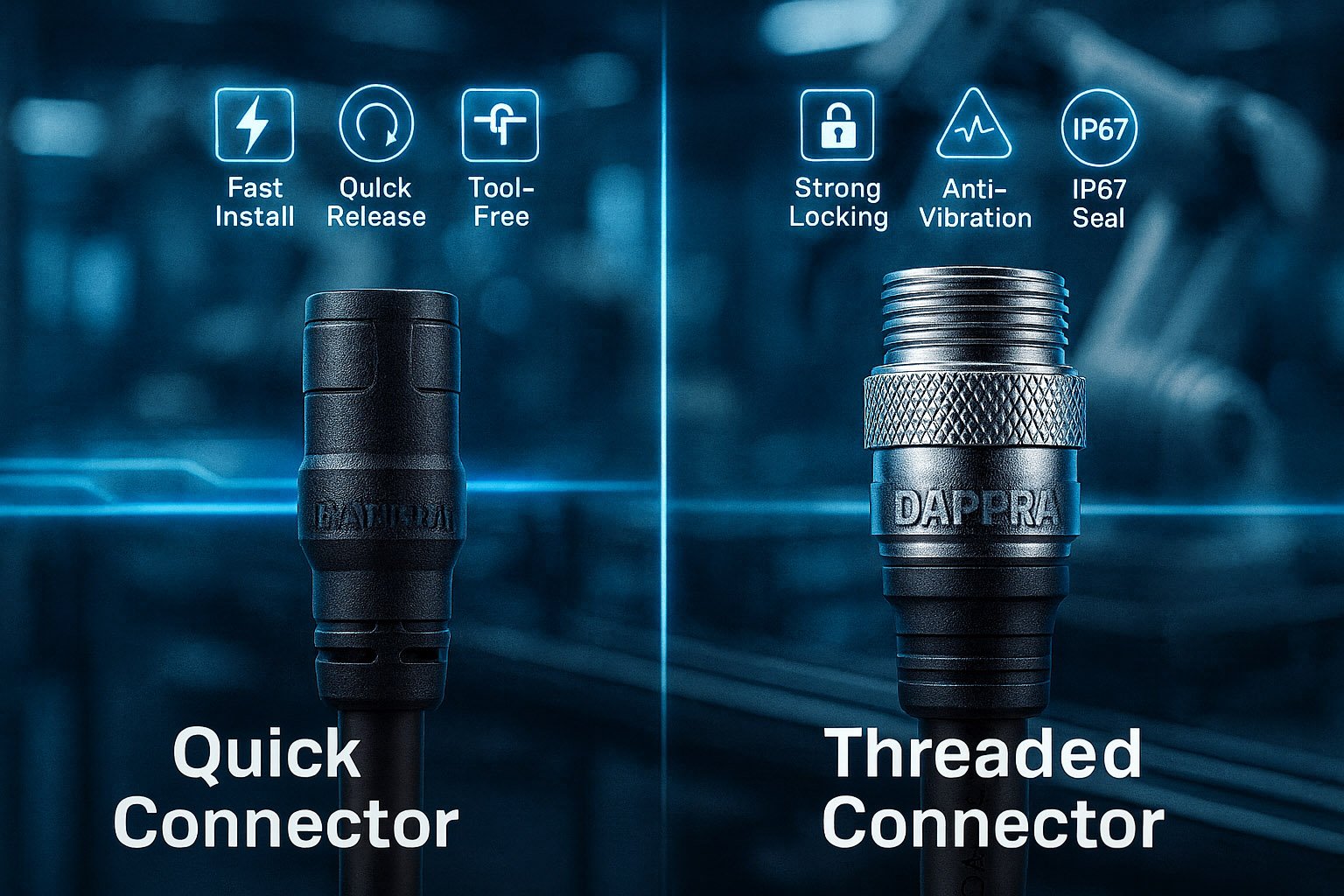

Perbandingan Konektor Cepat dan Konektor Berulir di Otomasi Industri

Di gambar katalog, semua quick connector dan threaded connector kelihatannya mirip: sama-sama kecil, sama-sama dipasang di selang atau manifold, sama-sama dipakai untuk udara atau cairan.

Tapi di lantai produksi, salah pilih jenis konektor bisa berarti:

• lini pneumatik terus mengeluarkan suara “sisss” karena bocor,
• pressure di mesin tidak pernah stabil,
• coolant tiba-tiba muncrat,
• atau paling parah: mesin berhenti hanya karena satu sambungan kecil di sudut mesin.

Artikel ini membantu Anda menjawab pertanyaan kunci:

Kapan kita harus memilih konektor cepat (quick connector), dan kapan harus memilih konektor berulir (threaded connector) agar sistem otomasi tetap stabil, aman, dan mudah dirawat?

---

1. Gambaran Umum: Apa Itu Quick Connector dan Threaded Connector?

1.1 Quick Connector: Dirancang untuk Kecepatan

Quick connector (atau quick coupler / quick-release):

• Biasanya dipakai di sistem pneumatik, cooling line, water line, atau sambungan fleksibel lain.
• Mekanisme penguncian: push-to-lock, ball-lock, atau collar yang cukup ditarik/tekan dengan tangan.
• Sealing mengandalkan O-ring di dalam body konektor.
• Didesain agar operator bisa hubungkan dan lepaskan selang dalam hitungan detik, tanpa alat.

Quick connector sangat berguna di lini yang:

• sering ganti tooling,
• sering ganti selang coolant,
• atau butuh fleksibilitas layout.

1.2 Threaded Connector: Dirancang untuk Stabilitas

Threaded connector:

• Menggunakan ulir (M5, M8, M12, G-thread, NPT, dsb.) sebagai mekanisme kunci.
• Contoh umum: fitting pneumatik berulir, konektor sensor berulir, konektor untuk manifold udara, sambungan ke air preparation unit.
• Biasanya dikencangkan dengan kunci pas atau obeng, bukan hanya tangan.

Keunggulan utama threaded connector:

• Stabil secara mekanis di lingkungan bergetar,
• Sealing lebih kuat (kombinasi O-ring + thread seal, misalnya PTFE tape),
• Cocok untuk pressure lebih tinggi dan instalasi jangka panjang.

---

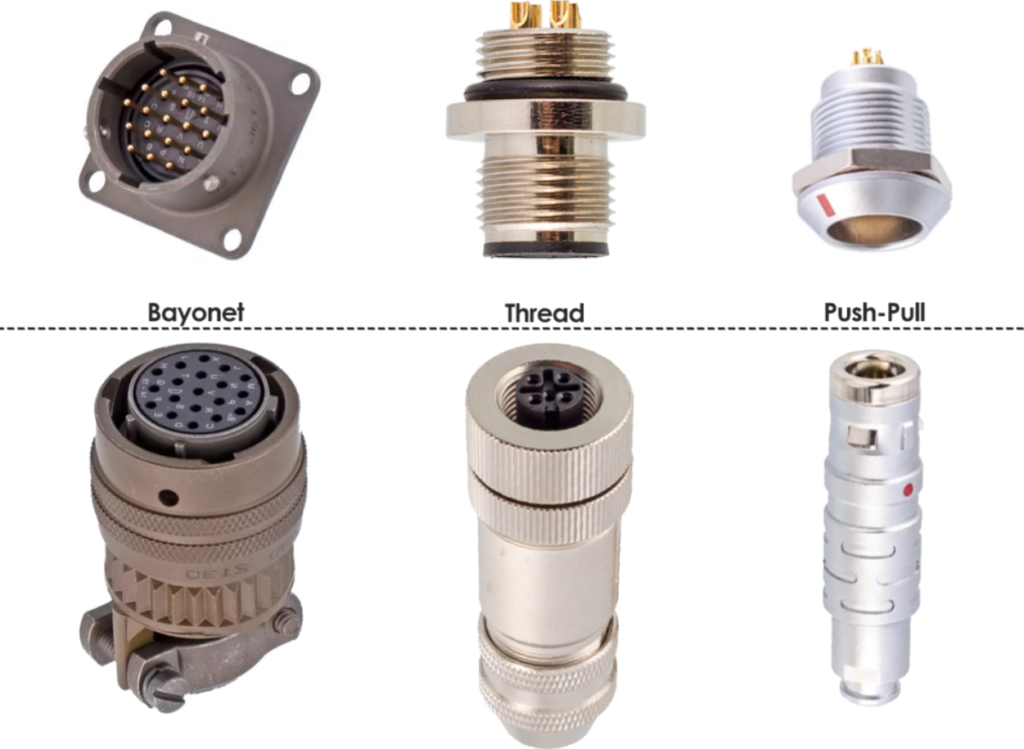

2. Perbedaan Struktural dan Karakteristik Teknis

Jika kita bandingkan secara teknis:

• Mekanisme Penguncian
  • Quick connector: push-fit, ball-lock, atau collar → sangat cepat, mudah, cukup dengan tangan.
  • Threaded: ulir + torsi pengencangan → lebih lambat, butuh alat, tapi jauh lebih kokoh.
• Kecepatan Pemasangan
  • Quick: ideal untuk frequent connect/disconnect.
  • Threaded: lebih lambat, tapi tidak sering dibuka.
• Keketatan & Sealing
  • Quick: sepenuhnya bergantung pada kualitas dan kondisi O-ring.
  • Threaded: sealing kombinasi antara kontak ulir + O-ring + thread seal → tingkat kebocoran lebih rendah jika dipasang dengan benar.
• Ketahanan Getaran
  • Quick: kelas “cukup”, bisa bermasalah jika getaran sangat kuat atau sambungan sering tertarik.
  • Threaded: sangat baik, selama torsi pengencangan benar dan ada anti-loosen (mis. thread locker / lock nut bila perlu).
• Kenyamanan Maintenance
  • Quick: operator dapat melepas/menghubungkan tanpa alat, cocok untuk teknisi produksi.
  • Threaded: lebih cocok untuk maintenance planned, bukan untuk sering bongkar pasang.

---

3. Kelebihan dan Kekurangan Quick Connector

3.1 Kelebihan Quick Connector

• Super cepat: ideal saat mesin harus kembali jalan segera setelah selang diganti.
• User-friendly: operator lini yang tidak terlalu teknis pun dapat mengoperasikan.
• Mengurangi waktu setup dan changeover, terutama pada lini dengan banyak variasi produk.
• Sangat berguna pada:
  • quick-change coolant line di CNC,
  • sambungan ke alat pneumatik,
  • line yang sering ditarik/digeser untuk kegiatan setup.

3.2 Kekurangan Quick Connector

• Tahan getaran terbatas: jika ditempatkan dekat sumber getaran berat, risiko sambungan melonggar lebih tinggi.
• Bergantung pada O-ring: begitu O-ring menua, mengeras, robek, atau terkontaminasi kotoran, kebocoran mulai muncul.
• Tidak cocok untuk pressure sangat tinggi atau sistem yang kritikal terhadap kebocoran.
• Jika tidak terkunci penuh (setengah klik), sambungan bisa tampak “nyangkut”, tapi mudah lepas saat selang tertarik.

---

4. Kelebihan dan Kekurangan Threaded Connector

4.1 Kelebihan Threaded Connector

• Ketahanan mekanis sangat baik: cocok untuk area dengan getaran berat (pompa, kompresor, actuator besar).
• Sealing lebih kuat: kombinasi ulir + O-ring + PTFE tape atau sealant.
• Dapat digunakan pada pressure lebih tinggi (pneumatik high-pressure, sebagian aplikasi cairan).
• Umur pakai cenderung lebih panjang dan lebih stabil jika dipasang sekali dengan benar.

4.2 Kekurangan Threaded Connector

• Waktu pemasangan lebih lama, terutama jika titik instalasi banyak.
• Membutuhkan alat (wrench, kunci pas) dan teknik pemasangan yang benar.
• Risiko over-tightening: ulir bisa rusak, O-ring bisa terjepit atau sobek, housing bisa retak (terutama fitting plastik).
• Tidak ideal untuk sambungan yang perlu sering dibuka-pasang.

---

5. Memilih Berdasarkan Aplikasi: Di Mana Quick, Di Mana Threaded?

Mari lihat beberapa contoh tipikal di otomasi industri dan automation components.

5.1 Lini CNC dengan Coolant yang Sering Diganti

• Selang coolant ke spindle atau nozzle sering dilepas untuk:
  • pembersihan,
  • penggantian nozzle,
  • penggantian jenis coolant.

Pilihan logis:

• Quick connector dengan rating tekanan yang sesuai,
• Lokasi mudah dijangkau operator,
• Threaded tetap digunakan di titik utama yang jarang dibuka (misalnya sambungan ke manifold utama).

5.2 Mesin dengan Getaran Berat

Misalnya:

• Kompresor,
• pompa hidrolik,
• motor besar,
• mesin stamping.

Di sini, threaded connector menang telak:

• Getaran berat cenderung melonggarkan sambungan quick connector lebih cepat,
• Threaded dengan torsi pengencangan dan thread seal yang benar akan jauh lebih stabil.

Jika quick connector tetap ingin digunakan, biasanya ditempatkan di area yang lebih jauh dari sumber getaran atau diberi support mekanis tambahan.

5.3 Lini Pneumatik untuk Tool Change Cepat

Di beberapa mesin:

• Tooling pneumatik perlu sering diganti,
• Setup sering berubah mengikuti variasi produk produksi.

Quick connector sangat pas:

• Operator cukup colok dan lepas,
• Tidak perlu mencari kunci, tidak perlu repot memutar ulir,
• Mempercepat changeover dan mengurangi risiko salah pasang selang.

5.4 Sambungan ke Sensor, Valve, dan Manifold

Untuk:

• sensor tekanan,
• valve manifold,
• regulator,
• air preparation unit,

sering kali threaded connector lebih disukai:

• sambungan jarang dibuka,
• kebocoran udara sedikit pun bisa mengganggu stabilitas sistem,
• area mungkin mengalami getaran atau perubahan temperatur.

---

6. Mode Kegagalan yang Sering Terjadi

6.1 Quick Connector

• Kebocoran kecil (micro leak) karena O-ring aus, mengeras, atau tergores.
• Konektor tidak terkunci sempurna, hanya “setengah klik”.
• Kontaminasi (debu, serpihan) masuk ke mekanisme ball-lock → konektor sulit terkunci penuh.

6.2 Threaded Connector

• Over-tightening: ulir pada housing (terutama plastik) retak halus, kebocoran muncul setelah beberapa waktu.
• Tidak menggunakan PTFE tape atau sealant pada ulir yang membutuhkan → kebocoran di jalur ulir.
• Pemasangan menyamping (cross-threading) sehingga ulir rusak dan sulit diperbaiki.

Memahami bagaimana konektor gagal membantu engineer memilih dan merancang koneksi yang lebih andal sejak awal.

---

7. Framework Pemilihan: Quick vs Threaded

Agar pemilihan tidak berdasarkan “feeling”, gunakan pola pikir berikut.

7.1 Langkah 1 — Identifikasi Lingkungan

• Apakah ada getaran kuat?
• Apakah sistem beroperasi pada tekanan tinggi?
• Apakah media yang mengalir adalah udara, coolant, air, minyak, atau bahan kimia?

Jika jawabannya: high vibration + high pressure → cenderung ke threaded connector.

7.2 Langkah 2 — Identifikasi Kebutuhan Maintenance

• Apakah sambungan sering dibuka-pasang?
• Apakah operator non-teknis perlu dapat mengoperasikan sendiri?

Jika sering bongkar pasang dan perlu cepat → quick connector bisa dipertimbangkan di titik yang mudah diakses.

7.3 Langkah 3 — Evaluasi Risiko Keselamatan

• Jika koneksi lepas tiba-tiba, apakah hanya bocor kecil, atau berpotensi bahaya?
• Untuk air bertekanan tinggi atau oil/hydraulic → kecenderungan ke threaded demi keamanan.

7.4 Langkah 4 — Cocokkan dengan Media

• Pneumatik tekanan rendah–menengah → quick connector masih aman jika spesifikasi tepat.
• Pneumatik tekanan tinggi / hidrolik → lebih aman menggunakan threaded.
• Cooling water / coolant → quick connector untuk bagian yang sering dibuka, threaded untuk sambungan tetap.

---

8. Checklist Praktis untuk Engineer

8.1 Quick Connector Checklist

• Sambungan ini akan sering dibuka dan dipasang ulang?
• Tekanan berada dalam batas aman spesifikasi quick connector?
• Lingkungan getaran tidak terlalu ekstrem?
• Operator membutuhkan cara cepat dan tanpa alat untuk mengganti selang?

Jika sebagian besar “ya” → quick connector adalah kandidat kuat.

8.2 Threaded Connector Checklist

• Sambungan tidak sering dibuka?
• Ada getaran berat di sekitar titik pemasangan?
• Tekanan relatif tinggi atau kebocoran kecil pun tidak dapat ditoleransi?
• Ada kebutuhan sealing yang kuat dan stabil jangka panjang?

Jika “ya” → sebaiknya menggunakan threaded connector dengan pemasangan yang benar.

---

9. Tips Lapangan: Cara Engineer Memikirkan Quick vs Threaded

Beberapa pengalaman lapangan yang sering terdengar:

• “Mau cepat, pakai quick; mau tenang, pakai ulir.”
• Sekitar 80% masalah bocor pada quick connector berasal dari O-ring yang menua, bukan dari body metalnya.
• Banyak kegagalan di lapangan karena quick connector diperlakukan seperti konektor high-pressure, padahal ratingnya tidak sampai ke sana.
• Sebaliknya, threaded connector sering bocor hanya karena satu hal:
  PTFE tape tidak dipasang, atau dipasang asal-asalan.

Di lini dengan banyak perubahan tooling, quick connector adalah sahabat.
Di lini yang harus jalan 24/7 tanpa boleh bocor sedikit pun, threaded connector sering menjadi pilihan utama.
