Konektor Tahan Air IP68 Tipe Solder | Aviation Connector Full Metal untuk Industri

Di banyak proyek industri, masalah sering muncul bukan dari mesin utama—
melainkan dari konektor yang tidak stabil, tidak tahan air, atau mudah longgar.

Jika koneksi listrik terganggu:

Mesin berhenti tiba-tiba
Sinyal error meningkat
Biaya maintenance melonjak

👉 Solusinya bukan “perbaikan”, tapi pemilihan konektor yang tepat sejak awal

Solusi: Konektor Aviation Waterproof Tipe Solder (Full Metal Plug + Flange Socket)

Produk ini adalah konektor industri kelas tinggi dengan desain aviation, cocok untuk:

Sistem otomatisasi industri
Peralatan manufaktur pintar
Mesin medis & perangkat presisi
Energi & sistem penyimpanan listrik

Keunggulan Utama Produk

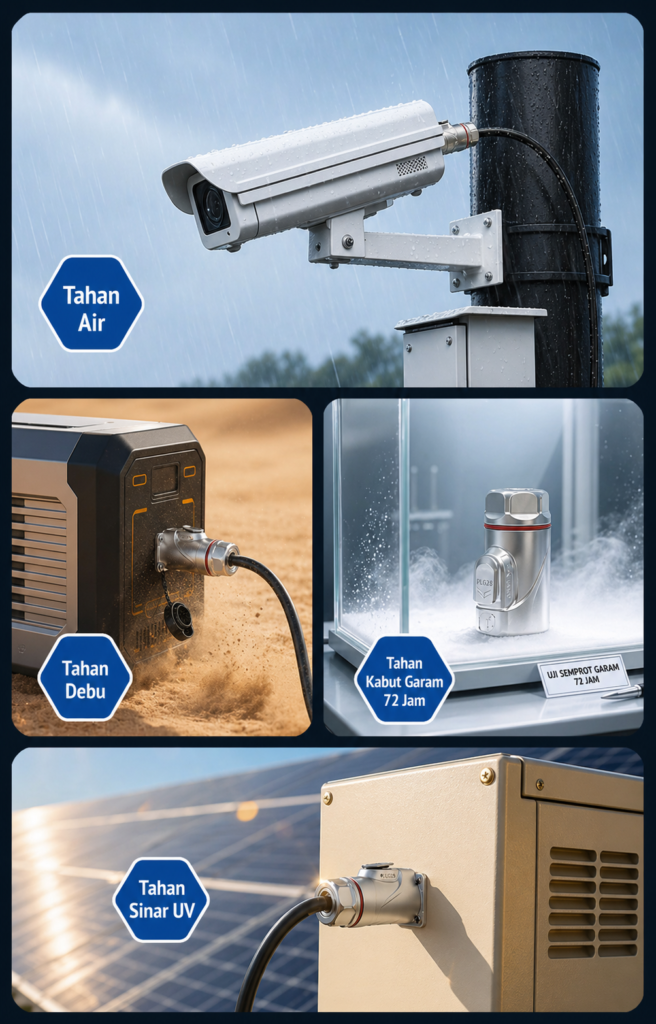

1. Perlindungan IP68 – Tahan Air & Lingkungan Ekstrem

Tahan air, debu, dan kelembapan tinggi
Cocok untuk outdoor & lingkungan keras
Anti korosi & tahan kabut garam

👉 Ideal untuk penggunaan jangka panjang tanpa penurunan performa

2. Pin Tembaga Berlapis Emas – Konduktivitas Stabil

Menggunakan gold-plated copper pins
Mengurangi resistansi & panas
Memperpanjang umur pakai

👉 Koneksi lebih stabil, tidak mudah loss contact

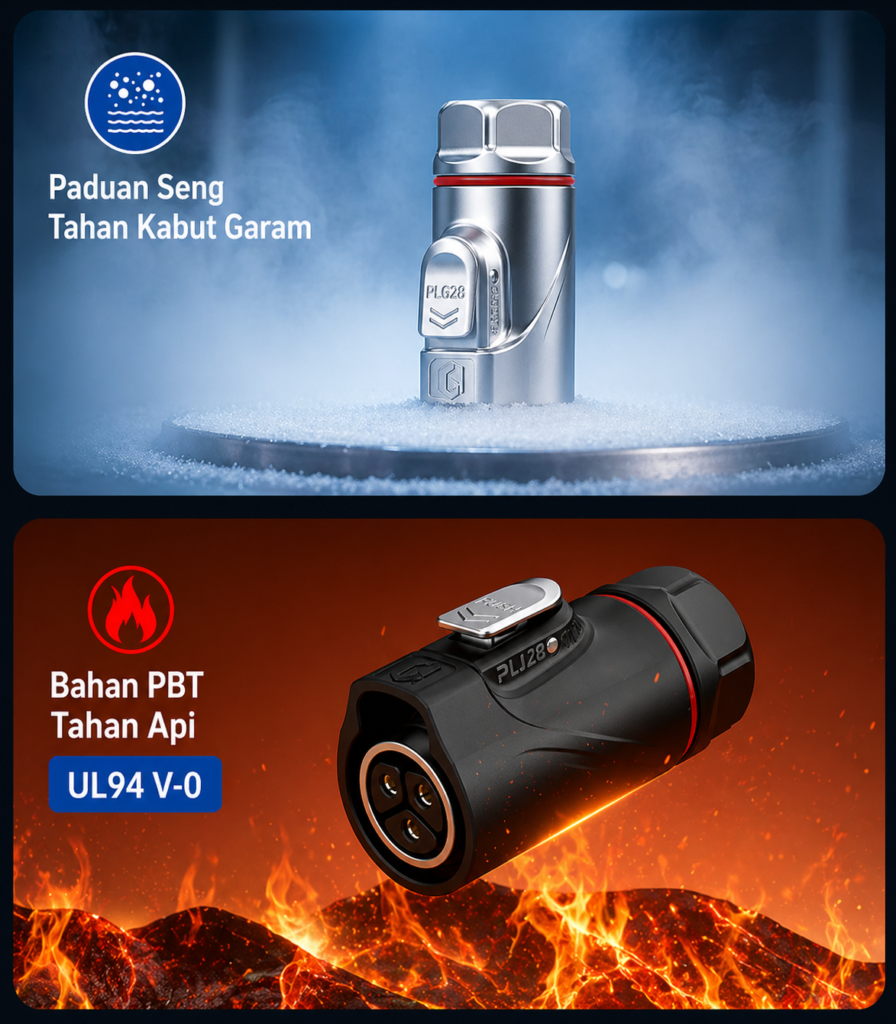

3. Material Premium – Kuat & Tahan Lama

Housing metal berkualitas tinggi
PBT tahan api & anti aging
Struktur kuat, tahan tekanan & benturan

👉 Cocok untuk penggunaan industri intensif

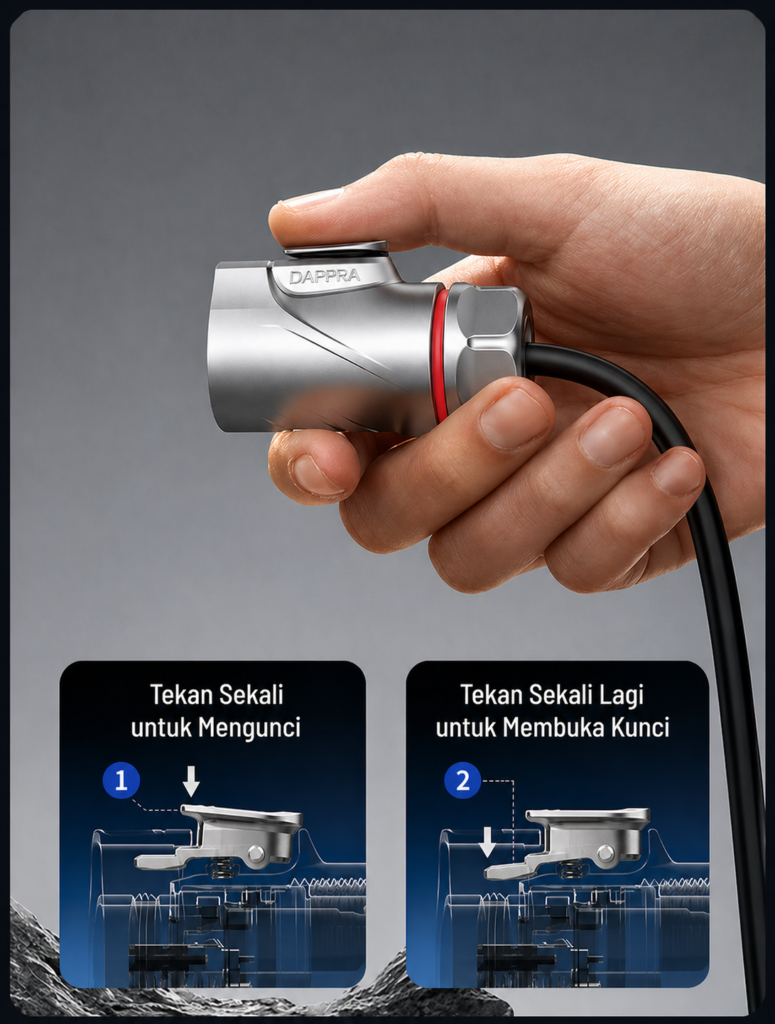

4. Desain Tombol Anti-Slip (Quick Lock)

Operasi satu tangan
Plug & play cepat
Aman saat digunakan di ketinggian

👉 Efisiensi kerja meningkat signifikan

5. Fleksibel: Multi Current & Multi Core

Produk mendukung berbagai konfigurasi:

30A / 20A / 10A / 5A
Multi core: 2 pin / 3 pin / hingga 16 pin
Kombinasi daya & sinyal

👉 Satu solusi untuk berbagai kebutuhan sistem

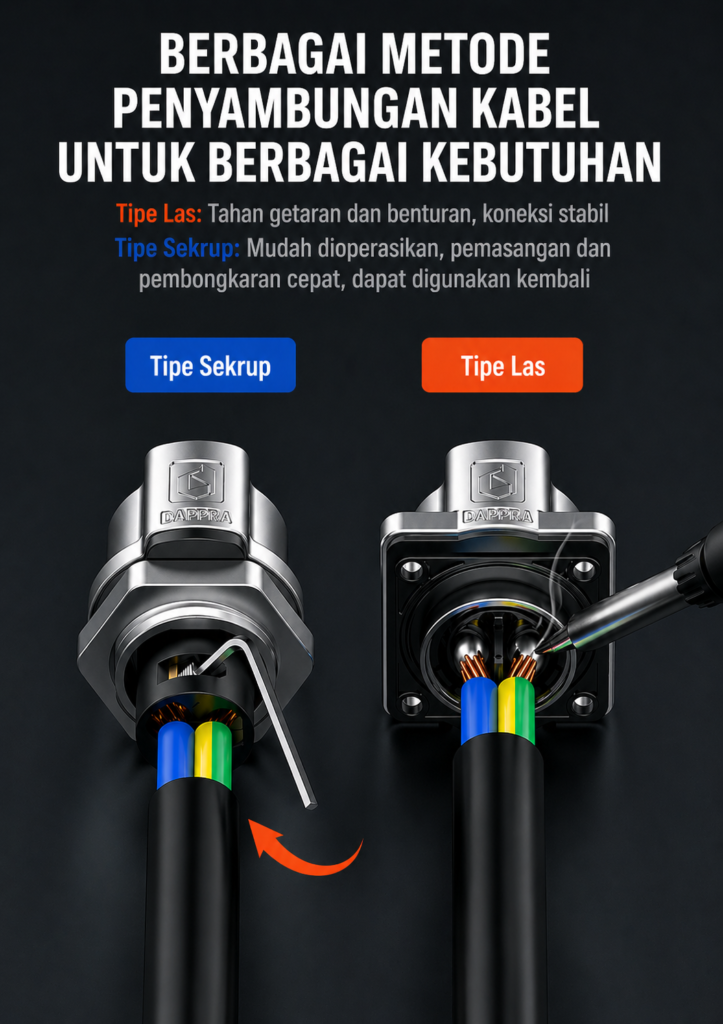

6. Tipe Solder – Koneksi Lebih Stabil

Tidak mudah longgar
Tahan getaran & shock
Cocok untuk lingkungan berat

👉 Lebih aman dibanding konektor biasa

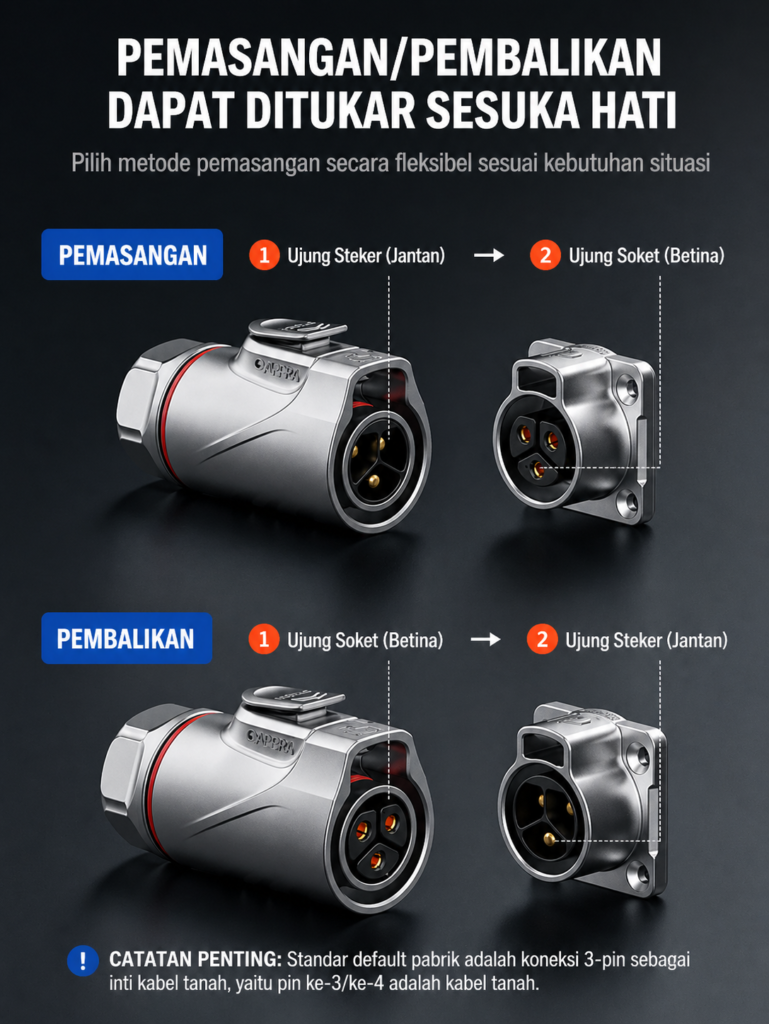

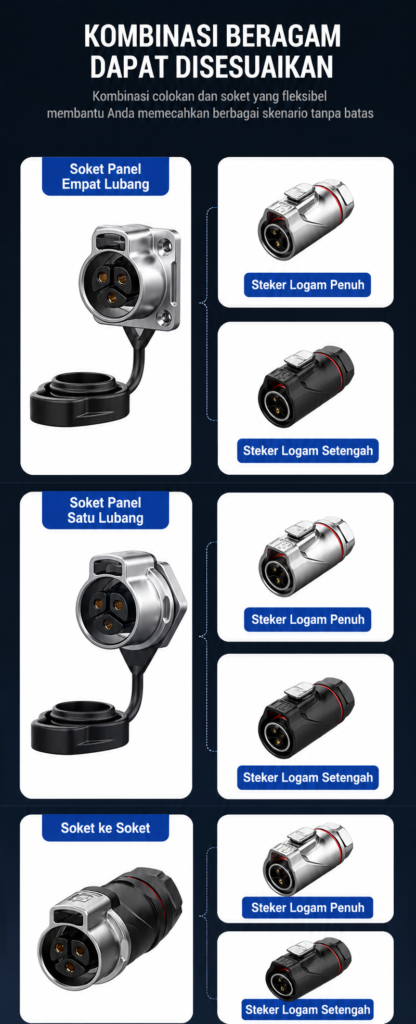

Berbagai Metode Instalasi

Flange socket (panel mount)
Inline connector (kabel ke kabel)
Kombinasi plug & socket fleksibel

👉 Bisa disesuaikan dengan berbagai desain sistem

Aplikasi Luas di Berbagai Industri

Digunakan secara luas pada:

Industrial Automation (AGV, Robotik)
Smart Manufacturing
Peralatan Medis
Photography Equipment
Energi & Power System
Security & Communication System

Custom Sesuai Kebutuhan Anda

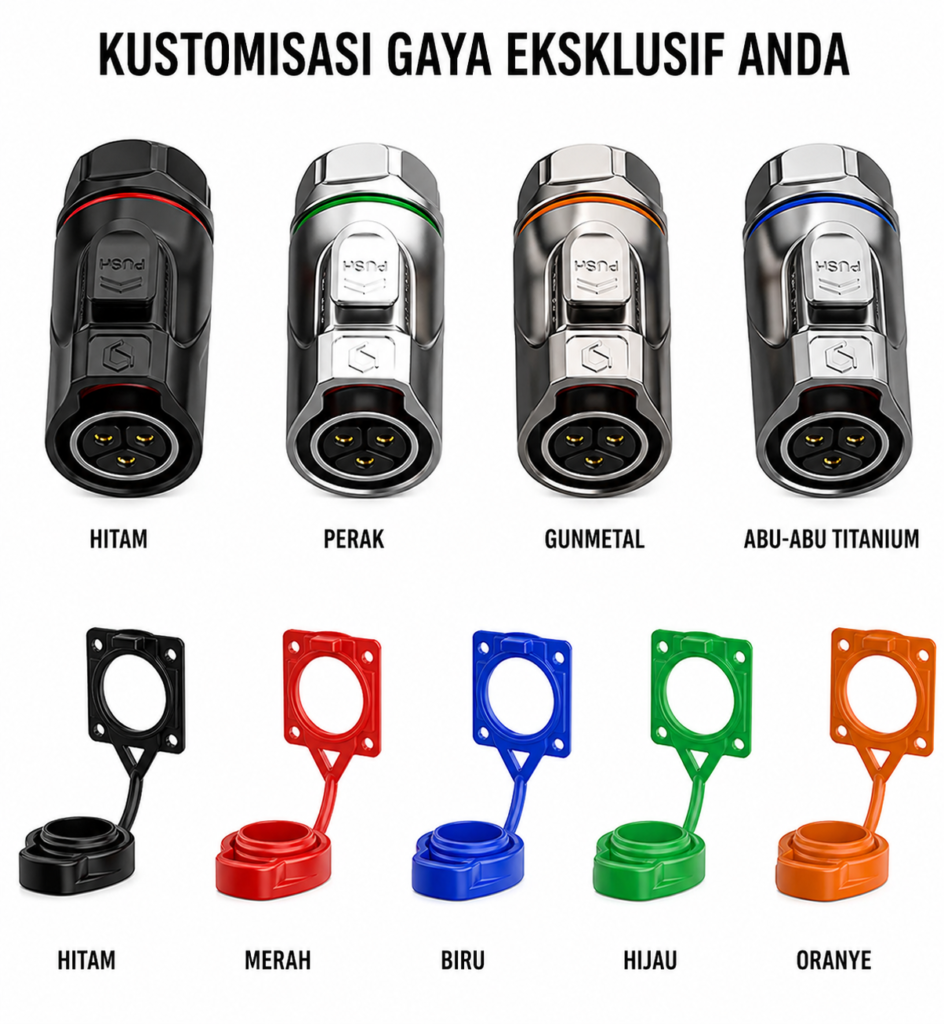

Warna housing (hitam, metal, dll)
Jumlah pin & konfigurasi

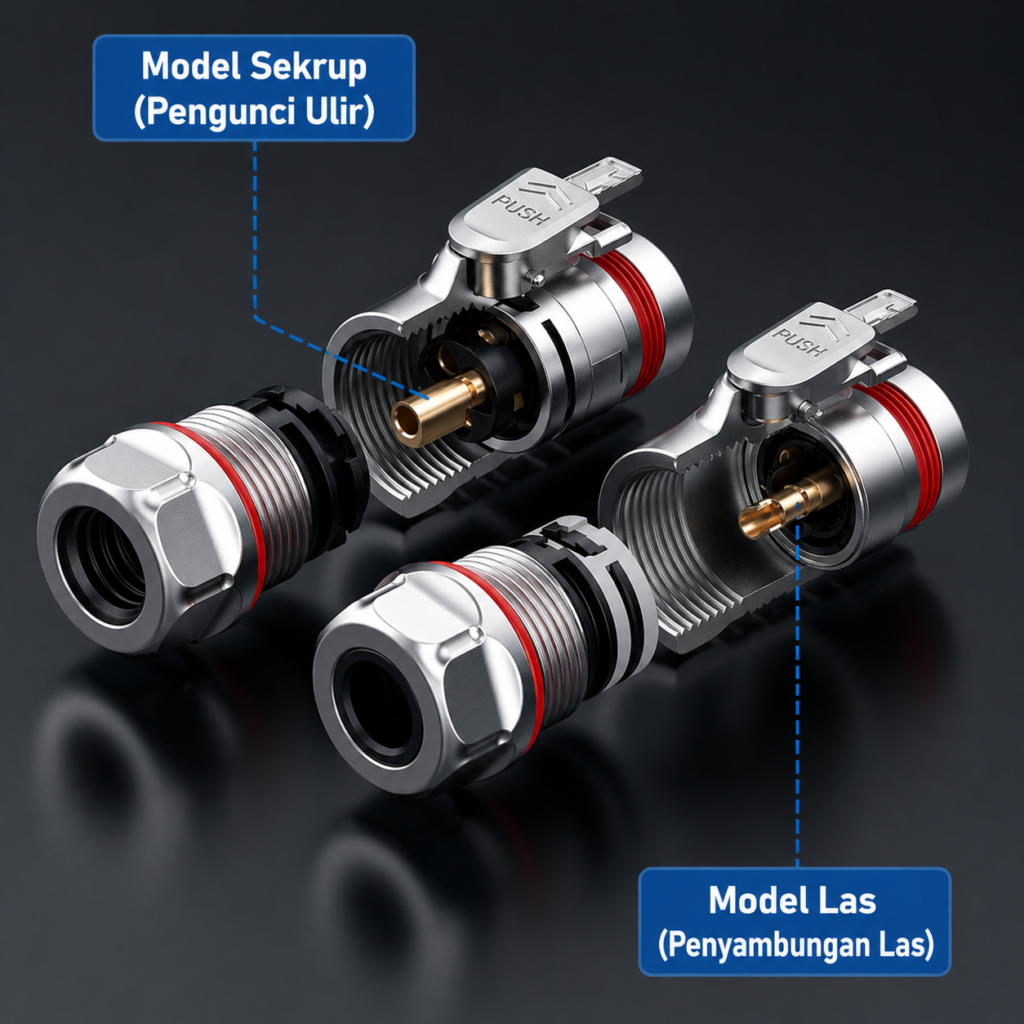

Jenis koneksi (solder / screw)

👉 Bisa disesuaikan dengan branding & kebutuhan proyek

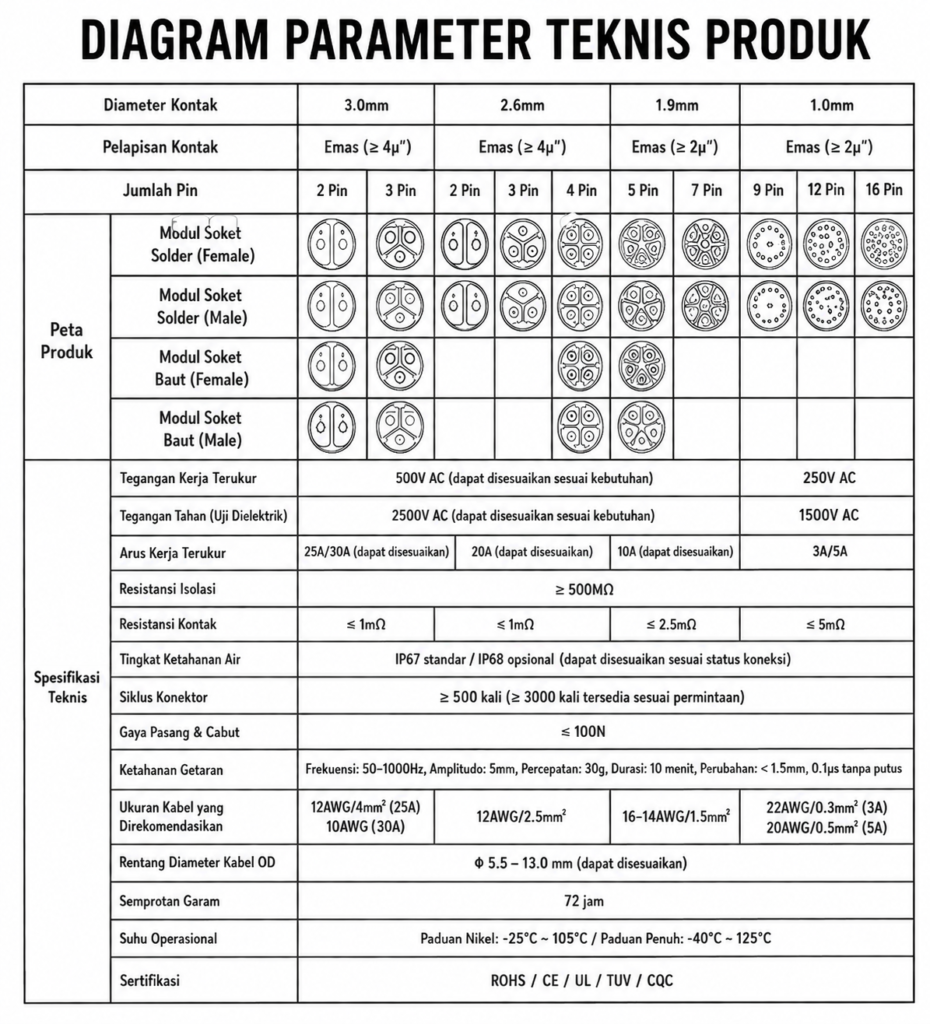

Spesifikasi Teknis Produk

Parameter Dasar

Tegangan kerja: 500V AC (custom available)
Tegangan tahan: 2500V AC
Arus:
- 30A (2/3 pin)
- 20A (2/3/4 pin)
- 10A (5/7 pin)
- 5A (9/12/16 pin)

Performa Listrik

Insulation resistance: ≥500MΩ
Contact resistance: ≤1mΩ

Performa Mekanik

Mating cycles: ≥500 kali (custom >3000)
Gaya tarik: ≤100N
Anti getaran: stabil tanpa putus

Performa Lingkungan

Waterproof: IP67 / IP68
Salt spray: ≥72 jam
Suhu kerja:
- Semi metal: -25℃ ~ 105℃
- Full metal: -40℃ ~ 125℃

Kabel

Diameter kabel: Φ5.5 – 13mm
Wire gauge:
- 12AWG (30A)
- 16–14AWG (10A)
- 20–22AWG (5A)

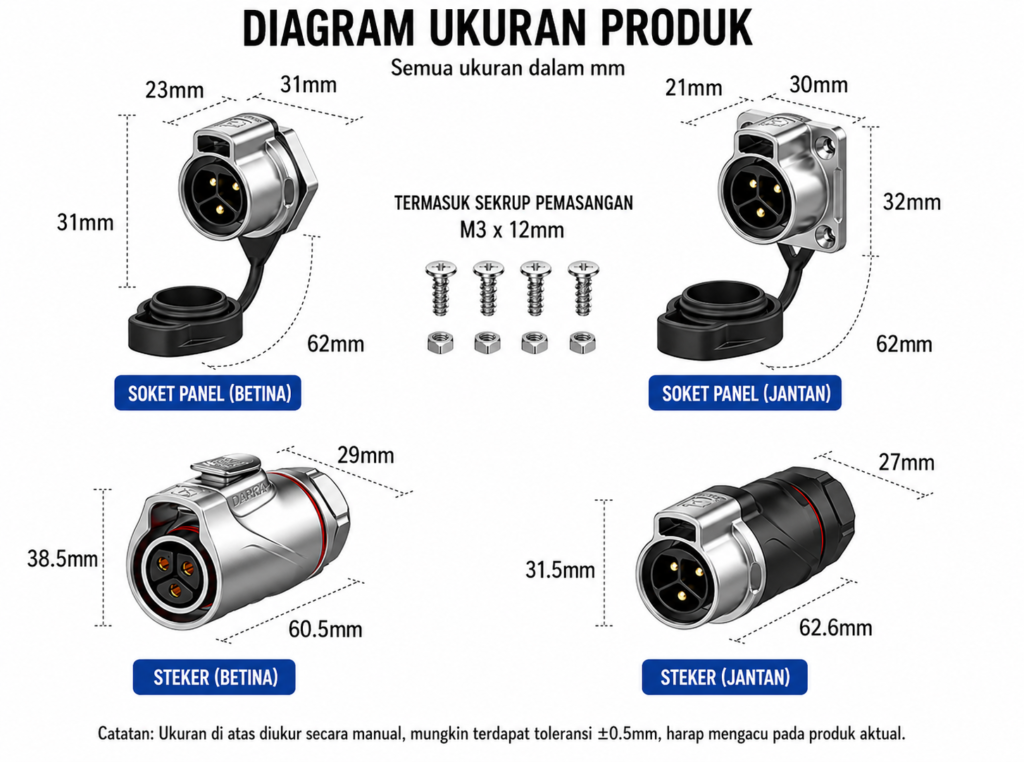

Dimensi Produk

Flange Socket
Lebar: ±23mm / 21mm
Tinggi: ±31–32mm
Panjang: ±62mm

Plug
Panjang: ±60.5mm / 62.6mm
Diameter: ±27–31.5mm

Tambahan
Baut instalasi: M3×12mm
Desain kompak, hemat ruang

Ukuran Lubang Insta

Tipe 4 Lubang (Flange)
Panel cut-out: 22mm ±0.1
Lubang baut: 4 × Φ3.2mm
Lubang tengah: Φ20.5mm

Tipe 1 Lubang
Panel cut-out: Φ22.5mm
Slot: 20.5mm (+0.3 / 0)

👉 Tips Instalasi:
Gunakan seal ring untuk waterproof maksimal
Perhatikan toleransi lubang
Cocok untuk panel box & mesin
