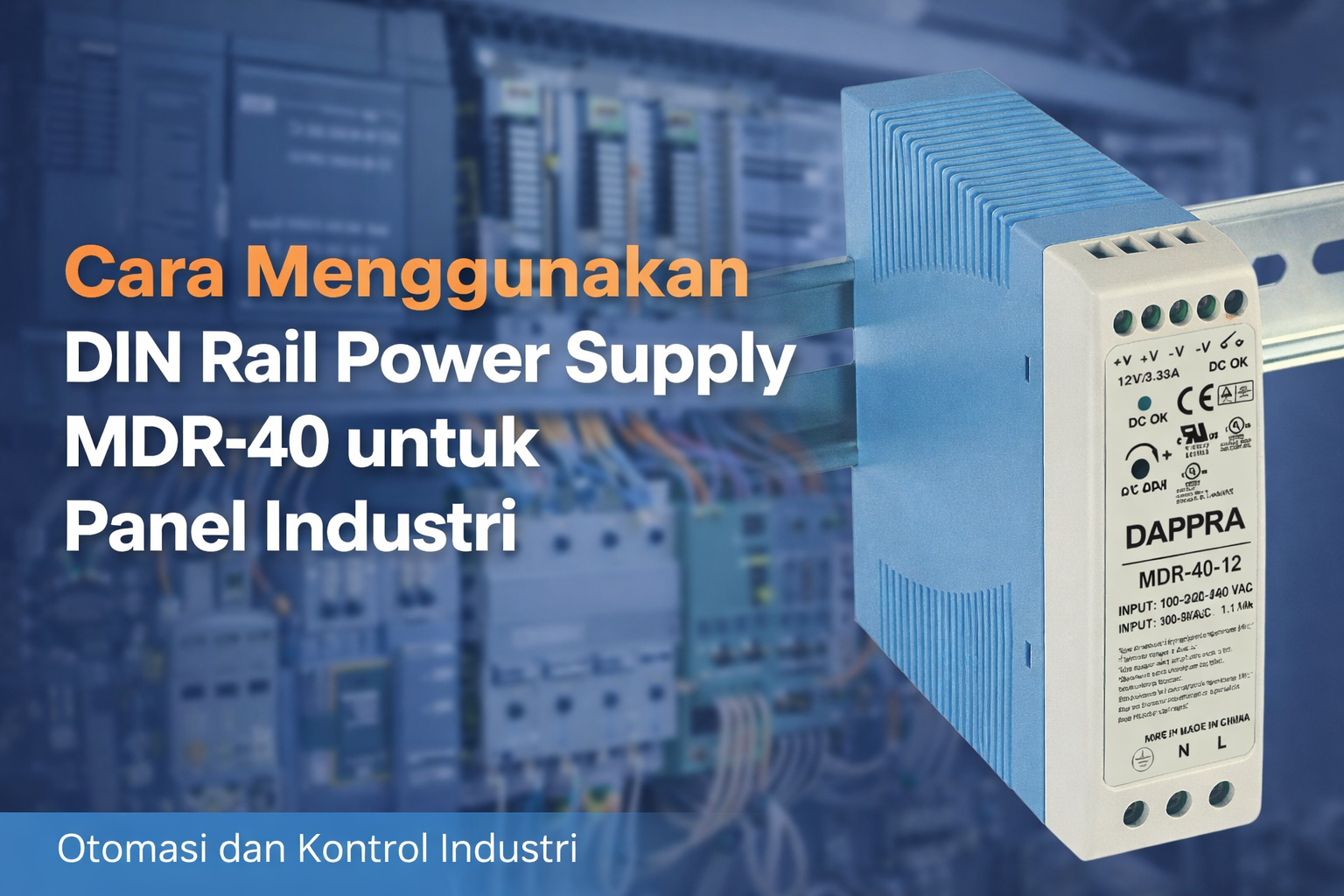

Cara Instalasi DIN Rail Power Supply MDR-40 untuk Panel Industri

Dalam sistem otomasi industri, kebutuhan daya sering kali berada di tingkat menengah, di mana power supply kecil tidak lagi mencukupi, tetapi penggunaan power supply besar juga tidak efisien. Dalam kondisi ini, DIN Rail power supply MDR-40 menjadi solusi yang ideal.

DAPPRA MDR-40 Series adalah DIN Rail power supply AC-DC dengan kapasitas sekitar 40W, dirancang untuk memberikan keseimbangan antara performa, efisiensi, dan ukuran yang tetap compact.

DAPPRA DIN Rail power supply MDR-40 banyak digunakan dalam sistem industri untuk memastikan suplai tegangan yang stabil pada PLC, sensor, dan perangkat kontrol.

Apa itu MDR-40 DIN Rail Power Supply

MDR-40 adalah power supply DIN Rail dengan output tunggal dan kapasitas daya hingga 40W, cocok untuk sistem otomasi skala kecil hingga menengah.

Keunggulan utama:

Universal AC input (85–264VAC)
Proteksi lengkap (short circuit, overload, over voltage)
Pendinginan dengan konveksi alami (fanless)
Instalasi pada DIN Rail TS35
LED indikator power
DC OK relay contact
Konsumsi daya tanpa beban rendah
Telah melalui uji full load

Keunggulan tambahan pada MDR-40 adalah adanya DC OK relay contact, yang memberikan sinyal status output secara lebih fleksibel dibanding versi kecil.

<div style=”border-left:4px solid #4A90E2;background:#f5f9ff;padding:15px;margin:20px 0;”> <p style=”margin:0 0 8px 0;”>“Untuk sistem dengan beban menengah, penggunaan power supply seperti MDR-40 memberikan stabilitas yang lebih baik tanpa meningkatkan konsumsi energi secara berlebihan.”</p> <p style=”margin:0;font-size:14px;color:#555;”>— Tim Engineer DAPPRA</p> </div>

Spesifikasi Model MDR-40 Series

DAPPRA MDR-40 tersedia dalam beberapa varian output:

MDR-40-5

Output: 5V / 6A

MDR-40-12

Output: 12V / 3.33A

MDR-40-24

Output: 24V / 1.7A

MDR-40-48

Output: 48V / 0.83A

Spesifikasi umum:

Daya: hingga 40W
Efisiensi: hingga 88%
Ripple & noise rendah
Tegangan output stabil
Suhu kerja: -20°C hingga +70°C

Model MDR-40 cocok untuk sistem dengan kebutuhan daya lebih tinggi dibanding MDR-20.

Panduan Instalasi yang Benar

Instalasi yang benar sangat penting untuk memastikan performa maksimal dan umur panjang perangkat.

Ventilasi harus diperhatikan dengan menyediakan ruang minimal 5mm di kiri dan kanan, 40mm di bagian atas, serta 20mm di bagian bawah.

Unit harus dipasang secara vertikal untuk memastikan pendinginan optimal. Pemasangan horizontal atau terbalik dapat menyebabkan overheating.

Gunakan kabel tembaga dengan ukuran sesuai arus, serta kabel dengan ketahanan suhu minimal 80°C.

Pastikan koneksi terminal kuat dan tidak longgar untuk menghindari gangguan listrik.

Pemasangan dilakukan pada DIN Rail TS35 dengan cara dikaitkan dan ditekan hingga terkunci dengan baik.

Fitur DC OK Relay Contact

Salah satu fitur penting MDR-40 adalah DC OK relay contact, yang berfungsi untuk memberikan sinyal status power supply.

Fungsi ini memungkinkan:

Monitoring kondisi output secara real-time
Integrasi dengan PLC
Sistem alarm otomatis
Deteksi kegagalan power lebih cepat

Fitur ini sangat penting dalam sistem industri yang membutuhkan keandalan tinggi.

Perbandingan MDR-20 dan MDR-40

MDR-20 digunakan untuk daya sekitar 20W, sedangkan MDR-40 memberikan kapasitas hingga 40W.

Jika sistem Anda mulai mengalami beban lebih tinggi atau membutuhkan monitoring tambahan melalui relay, MDR-40 menjadi pilihan yang lebih tepat.

Aplikasi di Industri

DAPPRA MDR-40 banyak digunakan dalam:

Panel kontrol industri
Sistem PLC
Mesin produksi kecil
Sistem conveyor
Sistem monitoring dan kontrol

Di Indonesia, DIN Rail power supply seperti MDR-40 menjadi solusi umum untuk aplikasi otomasi skala menengah.

Warning dan Safety

Beberapa hal yang perlu diperhatikan:

Hindari overload
Jangan menyentuh unit saat beroperasi
Hindari lingkungan lembab
Gunakan fuse sesuai spesifikasi

Dengan instalasi yang benar, perangkat dapat bekerja stabil dalam jangka panjang.

Kesimpulan

MDR-40 Series merupakan solusi DIN Rail power supply yang stabil, efisien, dan cocok untuk kebutuhan daya menengah dalam sistem industri.

Dengan fitur tambahan seperti DC OK relay contact, produk ini memberikan keunggulan dalam monitoring dan keandalan sistem.

Jika Anda membutuhkan power supply industri yang lebih kuat namun tetap compact, DAPPRA MDR-40 adalah pilihan yang tepat.

FAQ (Pertanyaan Umum tentang MDR-40 Power Supply)

1. Apa keunggulan MDR-40 dibanding MDR-20?

MDR-40 memiliki kapasitas daya lebih besar dan dilengkapi DC OK relay untuk monitoring.

2. Apakah MDR-40 cocok untuk PLC?

Ya, sangat cocok untuk PLC dan sistem kontrol dengan beban menengah.

3. Apa fungsi DC OK relay?

Untuk memberikan sinyal status output power supply ke sistem kontrol atau alarm.

4. Apakah MDR-40 menggunakan kipas?

Tidak, menggunakan pendinginan alami (fanless).

5. Berapa umur pakai MDR-40?

Dengan instalasi yang benar, MDR-40 dapat digunakan dalam jangka panjang secara stabil.
