DAPPRA SU73 Weight Transmitter Modbus RTU for Industrial Load Cell Sensor

Dalam dunia otomasi industri modern, sistem penimbangan sudah menjadi komponen inti pada proses produksi, pengecekan kualitas, pengemasan, pengisian cairan, serta berbagai aplikasi industri lainnya.
Untuk mendapatkan data berat yang akurat, stabil, dan cepat, dibutuhkan perangkat yang mampu mengubah sinyal sensor timbangan menjadi data digital yang mudah dibaca oleh PLC, komputer, ataupun mikrokontroler.

Modul yang kita bahas hari ini adalah sebuah transmitter berat yang mendukung:

RS232 / RS485 / TTL
Modbus RTU
Load cell 0–5mV/V
Amplifikasi + konversi digital otomatis

Modul ini sangat stabil dan cocok digunakan pada berbagai aplikasi industri dan IoT.

1. Apa itu Modul Timbangan DAPPRA?

Modul timbangan DAPPRA adalah industrial weight transmitter yang dirancang untuk mengubah sinyal kecil dari load cell menjadi data digital yang presisi dan stabil.
Modul ini mendukung RS232, RS485, TTL serta Modbus RTU, sehingga mudah diintegrasikan dengan PLC, komputer, HMI, mikrokontroler, maupun sistem IoT industri.

Modul ini berfungsi sebagai:

Load Cell Amplifier (Penguat sinyal sensor timbangan)
Weight Transmitter (Pengubah sinyal analog → digital)
Modul komunikasi RS232/RS485/TTL
Modbus RTU weight module

Tugas utamanya adalah:

➡️ Mengubah sinyal kecil sensor timbangan (0–5mV/V) menjadi data berat digital yang stabil dan siap dikirim melalui serial.

2. Kompatibel dengan Semua Sensor 0–5mV/V

Modul DAPPRA kompatibel dengan semua load cell 0–5mV/V, termasuk single-point, shear beam, platform scale, dll.

Berdasarkan spesifikasi (gambar produk):

Sensitivitas: 2.0mV/V (kompatibel 0–5mV/V)
Non-Linear: ±0.05% F.S
Repeatability Error: ±0.05% F.S
Creep: 0.03% F.S/min
Temperature Drift: ±0.05% / ±0.03% F.S/10°C
Bahan sensor cocok: aluminium, alloy steel

Modul ini cocok untuk berbagai jenis load cell:

Sensor timbangan satu titik
Sensor tipe shear beam
Sensor platform
Timbangan mini, timbangan digital, mesin sortir, filling machine, dll.

3. Mendukung Tiga Jenis Komunikasi Industri

Modul ini memberi fleksibilitas tinggi dengan:

Mode	Penggunaan
TTL serial	Arduino, ESP32, STM32, mikrokontroler
RS232	Komputer, HMI lama, alat ukur
RS485	PLC, jarak jauh, multi-drop, topologi industri

RS485 mendukung jaringan panjang dan banyak perangkat dalam satu jalur (multi-drop).

4. Cara Pengkabelan (Load Cell + Modul)

Load Cell 4 Kabel

Sesuai diagram:

Warna	Fungsi
Merah	+E (Excitation +)
Hitam	-E (Excitation -)
Hijau	+S (Signal +)
Putih	-S (Signal -)

Power Supply Modul

Input: 5–12V (wide voltage range)

5. Keunggulan Dibanding Produk Lain

Berdasarkan gambar perbandingan:

✔️ Anti air, anti lembab, anti korosi

Permukaan PCB dilapisi pelindung, tidak mudah rusak akibat lingkungan lembab.

✔️ Proteksi petir hingga 600V

Tetap stabil pada daerah dengan cuaca ekstrem / banyak petir.

✔️ Dual circuit protection – otomatis pulih

Jika terjadi short, modul dapat pulih otomatis.

✔️ Input 5–12V (tanpa batasan)

Sangat kompatibel dengan perangkat industri.

Modul lain umumnya:

❌ Tanpa proteksi
❌ Tidak tahan lembab
❌ Tidak tahan petir
❌ Tegangan terbatas
❌ Mudah rusak

6. Mendukung Berbagai Mode Output

Sesuai modul:

Pengiriman terus-menerus
Pengiriman stabil (hanya saat berat stabil)
Mode perintah – Modbus RTU

Untuk PLC, disarankan memakai Modbus RTU.

➡ Modul kustom dapat digunakan secara tunggal,modul RTU dapat digunakan secara paralel.
➡ User-defined Protocol

The transmitted weight is fixed to 8 digits: +000.000 or -000.000
For example, 1KG is displayed as +001.000 in ASCII encoding
‘+’ corresponds to 2B
‘0’ corresponds to 30
‘1’ corresponds to 31
‘.’ (decimal point) corresponds to 2E

➡ Tabel Kode ASCII

7. Junction Box Multi-Channel

Gabung banyak sensor

Membentuk platform scale

Stabilitas lebih tinggiPLC Communication Debugging Software

8. Diagram Pengkabelan RS485/RS232

RS485 → PLC

PLC	Modul
SDA	A
SDB	B

RS232 → PLC

PLC	Modul
RX	TX
TX	RX
GND	GND

9. Operation Demo

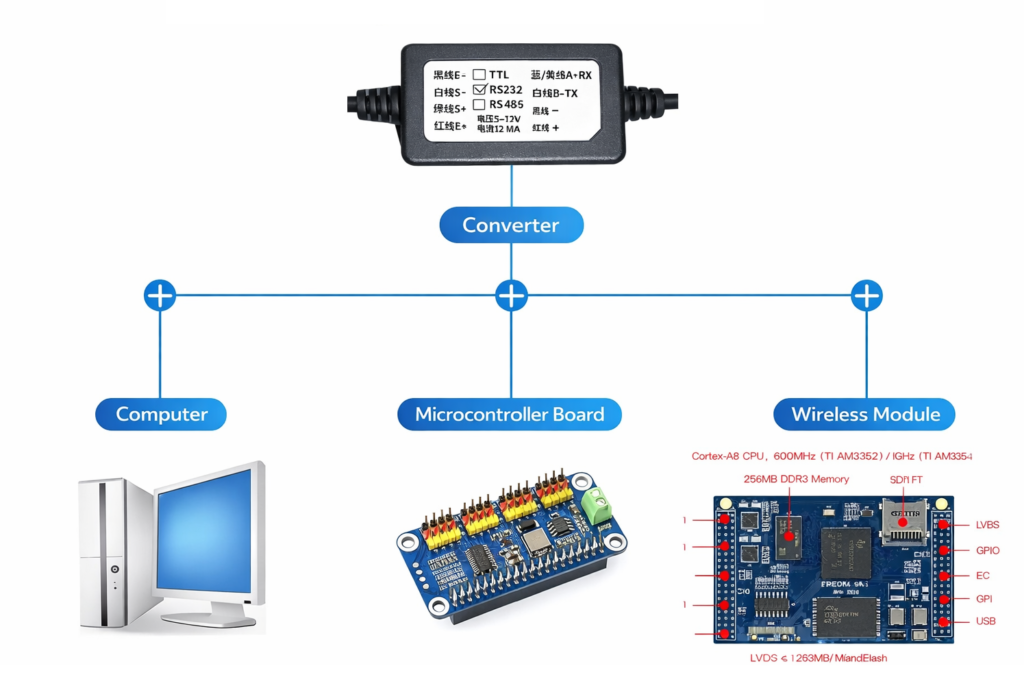

Serial port data can be connected to many device applications

10. Contoh Penggunaan Nyata

DAPPRA SU73 mendukung hampir semua aplikasi industri yang memerlukan pengukuran berat presisi tinggi, mulai dari mesin packaging, conveyor sorting, robotika industri, sampai reaktor farmasi dan FMCG. Modul ini menawarkan akurasi tinggi, stabil, tahan gangguan, serta kompatibilitas luas melalui protokol Modbus RTU.

Modul dapat dihubungkan ke:

Komputer
Mikrokontroler (STM32, Arduino, ESP32)
Modul wireless IoT
PLC
Sistem penimbangan multi-channel
Smart scale / timbangan digital DIY
Mesin pengisian (filling), dosing, packaging

Sangat fleksibel dan mudah integrasi.

Kesimpulan: Kenapa Modul DAPPRA Ini Pilihan Terbaik?

Modul RS232/RS485/TTL berat ini memberikan:

Kompatibel 0–5mV/V
Komunikasi lengkap (RS232/RS485/TTL)
Modbus RTU industrial
Anti air / anti lembab / anti korosi
Proteksi petir 600V
Input lebar 5–24V
Data stabil dan akurat
Mudah dipasang, ukuran kecil
Cocok PLC, komputer, IoT, MCU

Jika Anda ingin membuat smart scale, alat industri, sistem otomatisasi, atau mesin pengisian, modul ini adalah salah satu solusi paling stabil dan ekonomis.

Dalam sistem penimbangan industri berbasis PLC, sinyal mV/V dari load cell bersifat sangat kecil dan rentan terhadap noise. Oleh karena itu, diperlukan weight transmitter dengan komunikasi RS485 Modbus RTU untuk memastikan data berat yang stabil, akurat, dan mudah diintegrasikan ke sistem kontrol.

Jika Anda ingin melihat informasi harga dan spesifikasi lengkap, silakan kunjungi halaman produk DAPPRA SU73 weight transmitter RS485 Modbus RTU .

Dokumen & Perangkat Lunak Unduhan SU73

Berikut adalah kumpulan dokumen teknis, driver, dan perangkat lunak resmi yang mendukung penggunaan Sensor Timbangan & Weight Transmitter DAPPRA SU73 dengan protokol komunikasi Modbus RTU, TTL, dan USB.

📘 SU73 Weight Transmitter – Modbus RTU Manual & Resources

💻 SU73 Host Computer Debugging Software

⚙️ SU73 TTL Driver – Sensor Timbangan

🔌 SU73 USB Driver – Komunikasi Perangkat

Catatan: Semua file di atas direkomendasikan untuk integrasi sensor load cell, transmitter, amplifier berat, dan sistem Modbus RTU pada berbagai aplikasi industri.
