Di dunia otomasi industri, mengganti driver tidak selalu semudah melepas dan memasang unit baru.
Kadang proses yang tampak sederhana bisa memunculkan masalah beruntun — terutama jika perangkat lama dan perangkat baru memiliki karakter teknis yang berbeda.

Baru-baru ini, salah satu pelanggan DAPPRA mengalami hal tersebut ketika mengganti driver lamanya 3DM2080 dengan driver baru 3DM2283.
Mesin awalnya tidak bergerak, lalu setelah menyala malah menimbulkan bunyi tidak normal.

Kami membagikan pengalaman ini sebagai referensi nyata bagi para pengguna stepper driver agar bisa menghindari kesalahan yang sama, sekaligus memahami tujuh perbedaan teknis penting antara 3DM2080 dan 3DM2283.

---

1. Penggantian 3DM2080 → 3DM2283 Selesai Dipasang, Tapi Mesin Tidak Bekerja

Konfigurasi awal pelanggan:

• Motor tiga fasa, arus nominal 8A
• Driver lama 3DM2080 (tidak dapat digunakan lagi)

Karena model 2080 sudah tidak tersedia, pelanggan menggantinya dengan 3DM2283, yang secara teori kompatibel dengan motor tersebut.

Ini adalah konfigurasi wiring driver 3DM2080 yang sebelumnya digunakan oleh pelanggan

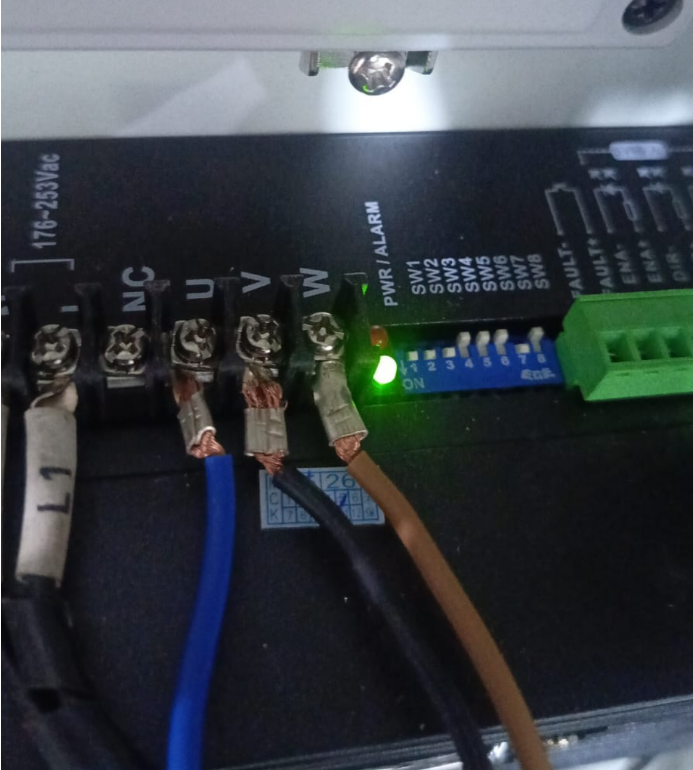

Ini adalah wiring pada driver baru 3DM2283

Namun setelah pemasangan, pelanggan mengirimkan pesan:

“Pak, drivernya tidak jalan…”

Setelah menerima foto wiring dan DIP switch, penyebabnya langsung terlihat:

❗ Driver tidak bergerak karena arus belum disesuaikan.

3DM2283 tidak bisa langsung menyalin setting dari driver lama.
Arus output harus disetel ulang melalui DIP SW1–SW3.

Untuk motor 8A, setelan yang benar adalah:

SW1	SW2	SW3
ON	OFF	ON

Setelah disetel sesuai arus motor (peak 8.9A), driver langsung berfungsi.

Select According to the Motor Rated Current

Motor Rated Current (A)	Recommended 3DM2283 Current Setting	RMS Current	DIP Switch (SW1 SW2 SW3)
3.0 ~ 3.5 A	4.5 A setting	3.2 A	OFF / ON / OFF
3.8 ~ 4.2 A	5.9 A setting	3.7 A	ON / ON / OFF
4.5 ~ 4.8 A	7.3 A setting	4.4 A	OFF / OFF / ON
5.0 ~ 5.6 A	8.9 A setting (most commonly used)	5.2 A	ON / OFF / ON
6.0 ~ 6.8 A	10.1 A setting	7.2 A	OFF / ON / ON
≥ 7.0 A	11.7 A setting	8.3 A	ON / ON / ON

2. Mesin Sudah Menyala, Tetapi Motor Mengeluarkan Bunyi Tidak Normal

Tidak lama setelah masalah pertama teratasi, pelanggan mengirim pesan lagi:

“Pak maaf ini dinamo malah kluar suara kasar apakah ada efek dr driver?”

Banyak orang langsung mengira penyebabnya adalah:

• motor rusak
• driver tidak cocok
• mekanik macet

Tetapi kenyataannya berbeda.

❗ Bunyi muncul karena parameter motor belum disesuaikan pada driver baru.

Pada model lama 3DM2080, tuning parameter wajib dilakukan dengan:

• RS232
• software HISU
• komputer

Sedangkan pada 3DM2283, tuning jauh lebih mudah:

Cukup lakukan auto tuning:

SW4: ON → OFF → ON
(dalam waktu sekitar 1 detik)

Syarat:

• driver ON
• motor diam

Setelah auto tuning dilakukan, bunyi motor hilang sepenuhnya dan gerakan menjadi lembut serta stabil.

3. Mengapa Banyak Masalah Muncul Saat Upgrade 3DM2080 → 3DM2283?

Karena kedua driver ini memiliki perbedaan arsitektur dan aturan pengaturan.

Berdasarkan pengalaman teknis DAPPRA, berikut adalah:

7 Penyesuaian Wajib Saat Mengganti 3DM2080 ke 3DM2283

① Rentang input power berbeda

• 2080: 80–260VAC (110V sangat aman)
• 2283: 180–250VAC (disarankan 220VAC)

Jika sistem lama memakai 110V → driver baru tidak akan menyala.

② Resistor sinyal kontrol harus disesuaikan

VCC Controller	Resistor
5V	0Ω
12V	1KΩ
24V	2KΩ

Resistor lama 3–5KΩ tidak cocok untuk 2283.

③ Timing PUL/DIR pada 2283 lebih ketat

• DIR harus lebih cepat ≥5 µs
• PUL high/low ≥2.5 µs

Jika kontroler mengirim pulsa terlalu cepat, driver baru bisa gagal bergerak.

④ Terminal motor sama (UVW), arah mudah dibalik

Arah salah?
Tinggal tukar dua kabel fase saja — tidak perlu bongkar ulang.

⑤ Setting arus (SW1–SW3) tidak kompatibel antara 2080 dan 2283

Untuk motor 8A:

SW1	SW2	SW3
ON	OFF	ON

Setting lama tidak bisa ditiru.

---

⑥ Microstep (SW5–SW8) sangat berbeda

Contoh 1600 microstep:

• 2080: 0100
• 2283: ON OFF ON ON

Jika salah set → hasil gerak tidak akurat.

⑦ 3DM2283 memiliki fitur auto tuning

Fitur yang tidak ada pada 2080:

SW4: ON → OFF → ON
Driver otomatis menyesuaikan parameter internal motor.

Ini yang menghilangkan bunyi tidak normal pada kasus pelanggan.

**Kesimpulan

Mengganti driver memang mudah, tetapi penyesuaian teknisnya tetap wajib**

Dari kasus ini terlihat:

• Driver tidak bekerja → arus tidak disetel
• Motor berisik → auto tuning tidak dilakukan

Semuanya bukan kerusakan, tetapi perbedaan karakter antar model.

Bagi DAPPRA, dukungan teknis selalu berfokus pada:

• mempercepat pemulihan produksi
• mengurangi downtime
• membantu pengguna memahami perbedaan teknis
• memastikan mesin kembali berjalan normal

Saat pelanggan akhirnya berkata:

“Sudah aman pak. Terima kasih.”

Di situlah kami merasa proses ini benar-benar bermanfaat.

Jika Anda Sedang Upgrade 3DM2080 → 3DM2283

Anda bisa mengirimkan ke DAPPRA:

• tipe motor
• kontroler yang digunakan
• foto wiring
• kebutuhan aplikasi

Kami bisa membantu menghitung setting arus, microstep, dan konfigurasi terbaik sebelum Anda menjalankan mesin.
