Pendahuluan
Dalam aplikasi CNC Router modern, kestabilan putaran spindle dan keandalan sistem kontrol merupakan faktor kunci yang menentukan kualitas pemotongan dan umur mesin.

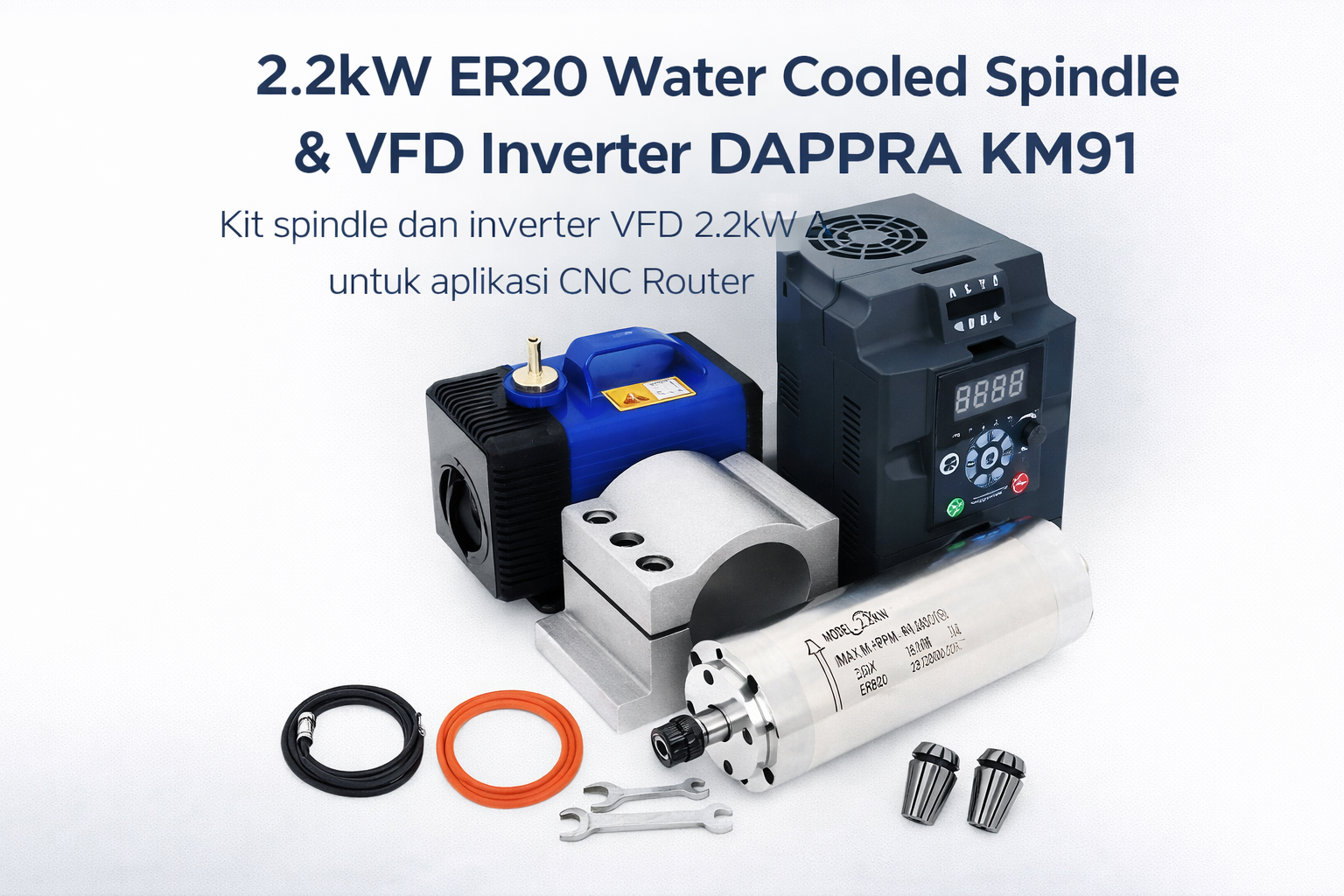

DAPPRA KM91 2.2kW Spindle Motor & VFD Inverter Kit dirancang sebagai solusi terpadu untuk kebutuhan industri ringan hingga menengah, menggabungkan spindle ER20 water cooled 2.2kW dengan VFD inverter performa tinggi yang mendukung pengaturan frekuensi presisi dan proteksi lengkap.
Artikel ini disusun berdasarkan dokumen teknis resmi DAPPRA KM91, dengan fokus pada pemahaman fungsi, instalasi, wiring, parameter penting, serta praktik penggunaan yang aman.
Spesifikasi Utama Spindle ER20 Water Cooled 2.2kW
Spindle water cooled 2.2kW dengan collet ER20 banyak digunakan pada CNC Router kayu, akrilik, aluminium ringan, dan material komposit.
Karakteristik utama:
- Daya nominal: 2.2kW
- Sistem pendinginan: Water Cooled
- Collet: ER20
- Tegangan kerja: 220V / 380V (sesuai konfigurasi inverter)
- Kecepatan kerja: hingga 24.000 RPM
- Operasi stabil untuk durasi panjang
- Getaran rendah dan kebisingan minimal
Pendinginan air memberikan keunggulan pada operasi kontinu, terutama pada aplikasi produksi, karena suhu spindle lebih stabil dibandingkan tipe air-cooled.
Pengenalan VFD Inverter DAPPRA KM91 2.2kW
Inverter KM91 termasuk dalam seri RLP Series, dirancang untuk pengendalian motor dengan kontrol frekuensi presisi, khususnya untuk aplikasi spindle CNC.
Fitur utama inverter KM91:
- Metode kontrol: SPWM
- Rentang frekuensi output: 0.10 – 400.00 Hz
- Mode kontrol: Panel, terminal eksternal, dan komunikasi RS-485 (Modbus)
- Dukungan sinyal analog: 0–10V / 4–20mA
- Perlindungan lengkap: Over-current, over-voltage, under-voltage, overload, over-heat
- Fungsi DC braking, frequency tracking, stall prevention
- Adjustable acceleration & deceleration hingga 6500 detik
Inverter ini sangat cocok dipadukan dengan spindle KM91 karena mampu menjaga torsi dan arus tetap stabil pada kecepatan tinggi.
Instalasi dan Lingkungan Kerja
Penyimpanan
- Suhu penyimpanan: -20°C hingga +65°C
- Lingkungan kering, bebas debu dan gas korosif
- Jika disimpan lama, disarankan power-up minimal setahun sekali
Lingkungan Instalasi
- Suhu operasi: -5°C hingga 40°C
- Kelembapan < 90% tanpa kondensasi
- Ventilasi baik, bebas getaran dan sinar matahari langsung
- Pemasangan inverter harus vertikal pada material tidak mudah terbakar
Lingkungan instalasi yang tepat sangat memengaruhi umur inverter dan kestabilan spindle.
Wiring Dasar Spindle dan Inverter KM91
Terminal Utama Inverter
- R / S / T : Input AC Power
- U / V / W : Output ke spindle motor
- E : Ground (wajib terhubung dengan baik)
Catatan Wiring Penting
- Jangan pernah menghubungkan sumber AC langsung ke terminal U/V/W
- Gunakan kabel shielded dan grounding yang benar
- Jika kabel spindle >15 meter (220V), disarankan menurunkan carrier frequency
- Jangan memasang kapasitor atau contactor di sisi output inverter
Wiring yang tidak sesuai adalah penyebab utama fault OC dan kerusakan inverter.
Pengaturan Parameter Dasar untuk Spindle 2.2kW
Berikut parameter penting yang umumnya digunakan pada aplikasi spindle CNC:
- PD004 (Base Frequency): sesuai nameplate motor (umumnya 400Hz untuk spindle CNC)
- PD005 (Max Frequency): 400.00 Hz
- PD014 / PD015 (Accel / Decel Time): disesuaikan beban (misal 5–10 detik)
- PD041 (Carrier Frequency): disarankan diturunkan untuk kabel panjang
- PD141 / PD142: Tegangan dan arus motor sesuai spesifikasi spindle
Pengaturan parameter yang benar akan meningkatkan umur spindle dan mencegah over-current.
Paket spindle CNC berdaya 2.2kW dengan sistem pendingin air dan collet ER20 ini dirancang untuk aplikasi CNC router dengan beban kerja menengah hingga berat. Dipadukan dengan inverter VFD 2.2kW, paket DAPPRA KM91 cocok digunakan untuk pemrosesan kayu, akrilik, aluminium ringan, serta aplikasi produksi presisi yang membutuhkan torsi tinggi dan kestabilan putaran.
Jika Anda ingin melihat detail produk dan informasi harga, silakan kunjungi halaman produk 2.2kW ER20 Water Cooled Spindle + 2.2kW VFD Inverter Kit DAPPRA KM91 .
Keselamatan Operasi
Beberapa poin keselamatan penting:
- Selalu matikan daya sebelum wiring
- Jangan membuka cover inverter saat masih bertegangan
- Pastikan grounding inverter dan spindle terhubung dengan benar
- Jangan menghubungkan atau melepas motor saat inverter sedang running
- Instalasi dan commissioning harus dilakukan oleh teknisi berpengalaman
Kesalahan kecil pada instalasi bisa menyebabkan kerusakan serius pada spindle atau inverter.
Penutup
2.2kW ER20 Water Cooled Spindle dan 2.2kW VFD Inverter Kit DAPPRA KM91 merupakan kombinasi yang stabil dan andal untuk aplikasi CNC Router profesional. Dengan instalasi yang benar, wiring sesuai standar, serta pengaturan parameter yang tepat, sistem ini mampu memberikan performa konsisten, presisi tinggi, dan umur pakai yang panjang.
Dokumen teknis DAPPRA KM91 menjadi referensi utama dalam pengoperasian sistem ini, dan sangat disarankan untuk selalu dijadikan acuan saat instalasi, setting, maupun troubleshooting.
