Panduan Memilih Safety Light Curtain DPR Series

Memilih safety light curtain yang tepat untuk mesin industri membutuhkan lebih dari sekadar menentukan tinggi sensor. Anda juga perlu mempertimbangkan optical-axis pitch, jumlah beam, tinggi proteksi, dimensi keseluruhan, jarak deteksi, serta kompatibilitas output dengan sistem kontrol mesin.

DAPPRA DPR Series merupakan rangkaian industrial area sensor dan light curtain dengan konfigurasi multi-beam menggunakan transmitter dan receiver terpisah. Seri ini menyediakan pilihan optical-axis pitch 10 mm, 20 mm, dan 40 mm untuk berbagai kebutuhan deteksi objek dan aplikasi industri.

Dalam panduan ini, Anda akan mempelajari cara memilih safety light curtain DPR Series, memahami kode model, membandingkan tinggi proteksi, dan menentukan konfigurasi yang sesuai dengan kebutuhan mesin Anda di Indonesia.

1. Apa Itu Safety Light Curtain DPR Series?

DAPPRA DPR Series menggunakan teknologi through-beam detection dengan beberapa sinar optik paralel. Sistem terdiri dari dua unit utama: transmitter yang memancarkan sinar dan receiver yang menerima sinar tersebut.

Ketika objek menghalangi jalur sinar, receiver mendeteksi perubahan kondisi optik dan menghasilkan sinyal sesuai konfigurasi model.

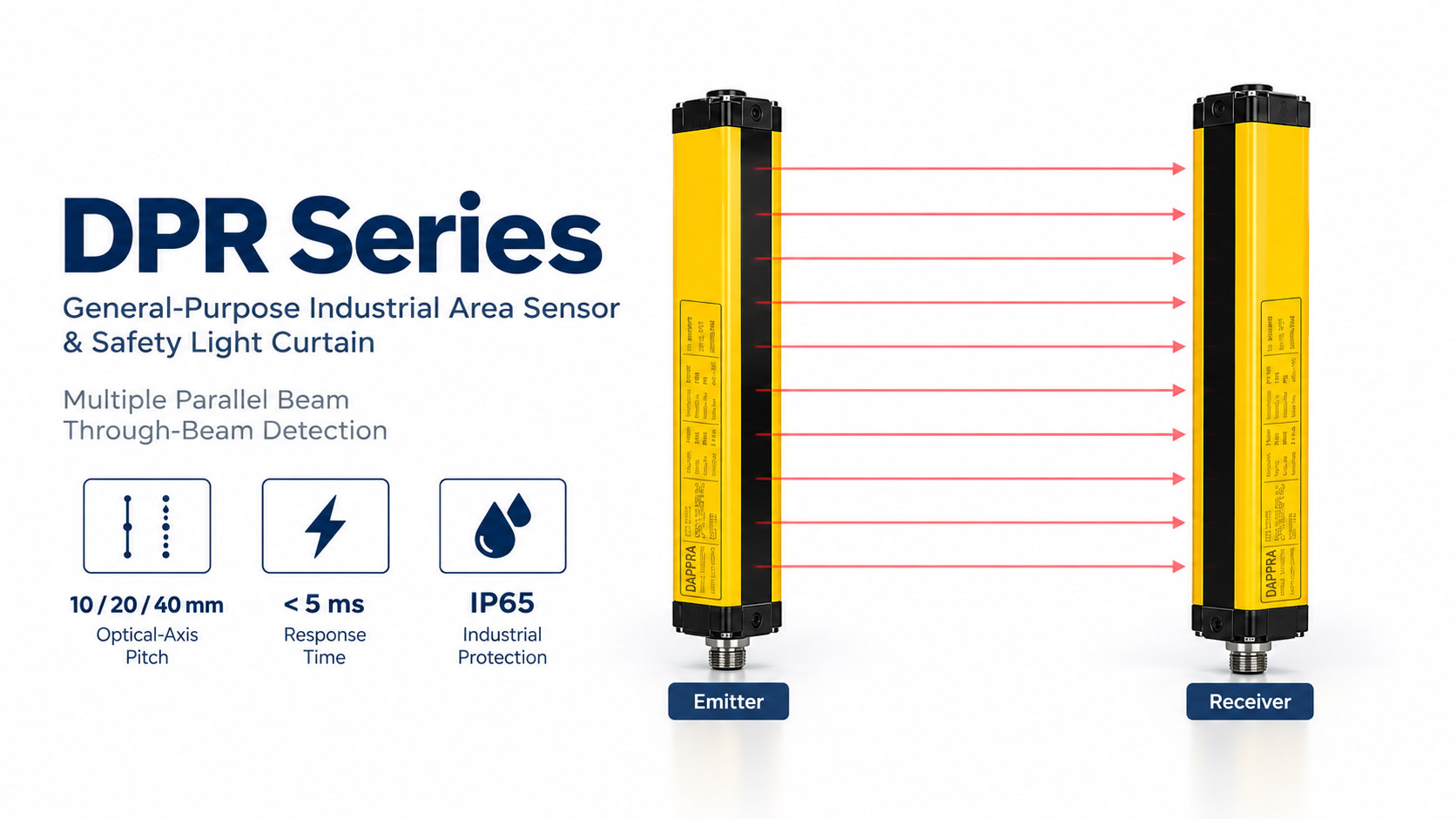

DAPPRA DPR Series — Industrial Area Sensor & Safety Light Curtain Overview

Teknologi ini dapat dipertimbangkan untuk berbagai aplikasi industri, antara lain:

Deteksi objek pada conveyor dan sistem material handling.
Pemantauan aliran material pada mesin produksi.
Deteksi benda pada peralatan pengemasan.
Pemantauan area pada mesin otomatis.
Aplikasi deteksi multi-beam yang terintegrasi dengan PLC.
Aplikasi perlindungan mesin yang sesuai dengan spesifikasi produk dan sistem kontrol.

Pemilihan model harus disesuaikan dengan objek yang dideteksi, tinggi area deteksi, jarak pemasangan, dan jenis input pada PLC atau controller.

Catatan keselamatan: Istilah area sensor dan safety light curtain tidak selalu menunjukkan fungsi keselamatan yang sama. Jangan menganggap semua model DPR Series otomatis memenuhi persyaratan perlindungan operator. Untuk aplikasi keselamatan manusia, verifikasi sertifikasi, resolusi, fungsi keselamatan, waktu berhenti mesin, jarak pemasangan, dan kompatibilitas sistem keselamatan secara menyeluruh.

2. Spesifikasi Utama Safety Light Curtain DPR Series

Berikut ringkasan spesifikasi seri berdasarkan halaman produk DAPPRA.

Parameter	Spesifikasi
Metode deteksi	Through-beam
Konfigurasi	Transmitter dan receiver terpisah
Optical-axis pitch	10 mm, 20 mm, 40 mm
Jumlah beam	Bergantung pada model
Tinggi proteksi	Bergantung pada pitch dan jumlah beam
Tinggi keseluruhan	Bergantung pada model
Waktu respons	Kurang dari 5 ms
Jarak deteksi standar	0,2–3 m
Jarak deteksi kustom	Hingga maksimum 8 m, berdasarkan konfirmasi konfigurasi
Penampang housing	29 × 30 mm
Tegangan suplai	DC 24 V ±20%
Output	NPN atau PNP sesuai konfigurasi
Logika output	NC atau NO sesuai konfigurasi
Output relay	Tersedia pada konfigurasi tertentu
Tingkat perlindungan	IP65

Spesifikasi setiap model harus dikonfirmasi melalui datasheet sebelum pemesanan.

Jarak deteksi standar DPR Series adalah 0,2–3 m. Untuk aplikasi yang membutuhkan jarak lebih jauh, konfigurasi khusus hingga maksimum 8 m dapat dipesan berdasarkan konfirmasi spesifikasi. Jarak 8 m bukan spesifikasi standar untuk semua model.

3. Cara Memilih Optical-Axis Pitch Safety Light Curtain

Optical-axis pitch adalah jarak antara dua sumbu sinar optik yang berdekatan. Parameter ini membantu menentukan konfigurasi sensor berdasarkan ukuran objek dan kebutuhan deteksi.

Pitch 10 mm

Pitch 10 mm memiliki susunan sinar yang lebih rapat. Konfigurasi ini dapat dipertimbangkan untuk aplikasi yang membutuhkan jarak antar sumbu optik lebih kecil.

Kelompok ini menyediakan 32 konfigurasi standar, mulai dari DPR-0810-NPN-NC hingga DPR-7010-NPN-NC.

Pitch 20 mm

Pitch 20 mm dapat dipertimbangkan untuk aplikasi yang membutuhkan susunan sinar dengan jarak menengah.

Kelompok ini menyediakan 32 konfigurasi standar, mulai dari DPR-0420-NPN-NC hingga DPR-6620-NPN-NC.

Pitch 40 mm

Pitch 40 mm memiliki jarak antar sumbu optik yang lebih lebar. Konfigurasi ini dapat dipertimbangkan untuk kebutuhan deteksi yang sesuai dengan karakteristik pitch tersebut.

Kelompok ini menyediakan 32 konfigurasi standar, mulai dari DPR-0440-NPN-NC hingga DPR-6640-NPN-NC.

Optical-axis pitch	Jumlah konfigurasi	Pertimbangan pemilihan
10 mm	32	Susunan sinar lebih rapat
20 mm	32	Susunan sinar dengan jarak menengah
40 mm	32	Susunan sinar lebih renggang
Total	96	Konfigurasi standar yang tercantum

Pitch yang lebih kecil tidak otomatis menjamin kesesuaian untuk semua aplikasi. Periksa kemampuan deteksi aktual, ukuran objek, persyaratan resolusi, dan fungsi sensor sebelum menentukan model.

4. Cara Menghitung Tinggi Proteksi Safety Light Curtain

Jumlah beam dan optical-axis pitch menentukan tinggi area yang dicakup oleh susunan sinar.

Untuk konfigurasi yang tercantum pada DPR Series, tinggi proteksi dapat dihitung dengan rumus:

Tinggi proteksi = (Jumlah beam − 1) × Optical-axis pitch

Contoh: model dengan 12 beam dan pitch 40 mm memiliki tinggi proteksi:

(12 − 1) × 40 mm = 440 mm

Tinggi proteksi berbeda dari tinggi keseluruhan sensor. Tinggi keseluruhan merupakan dimensi fisik unit, termasuk bagian housing di luar area proteksi.

DPR Series dimensions — protection height vs total height

Model	Beam	Pitch	Tinggi proteksi	Tinggi keseluruhan
DPR-0810-NPN-NC	8	10 mm	70 mm	128 mm
DPR-0820-NPN-NC	8	20 mm	140 mm	208 mm
DPR-0840-NPN-NC	8	40 mm	280 mm	368 mm
DPR-1240-NPN-NC	12	40 mm	440 mm	528 mm
DPR-1640-NPN-NC	16	40 mm	600 mm	688 mm

Sebelum pemasangan, pastikan ruang yang tersedia cukup untuk tinggi keseluruhan sensor, dudukan, kabel, dan kebutuhan perawatan.

5. Daftar Lengkap Model Safety Light Curtain DPR Series

DPR Series menyediakan 96 konfigurasi model standar yang tercantum pada halaman produk DAPPRA. Daftar berikut dikelompokkan berdasarkan optical-axis pitch untuk mempermudah pemilihan.

A. DPR Series — Pitch 10 mm

Beam	Tinggi proteksi (mm)	Tinggi keseluruhan (mm)	Model
8	70	128	DPR-0810-NPN-NC
10	90	148	DPR-1010-NPN-NC
12	110	168	DPR-1210-NPN-NC
14	130	188	DPR-1410-NPN-NC
16	150	208	DPR-1610-NPN-NC
18	170	228	DPR-1810-NPN-NC
20	190	248	DPR-2010-NPN-NC
22	210	268	DPR-2210-NPN-NC
24	230	288	DPR-2410-NPN-NC
26	250	308	DPR-2610-NPN-NC
28	270	328	DPR-2810-NPN-NC
30	290	348	DPR-3010-NPN-NC
32	310	368	DPR-3210-NPN-NC
34	330	388	DPR-3410-NPN-NC
36	350	408	DPR-3610-NPN-NC
38	370	428	DPR-3810-NPN-NC
40	390	448	DPR-4010-NPN-NC
42	410	468	DPR-4210-NPN-NC
44	430	488	DPR-4410-NPN-NC
46	450	508	DPR-4610-NPN-NC
48	470	528	DPR-4810-NPN-NC
50	490	548	DPR-5010-NPN-NC
52	510	568	DPR-5210-NPN-NC
54	530	588	DPR-5410-NPN-NC
56	550	608	DPR-5610-NPN-NC
58	570	628	DPR-5810-NPN-NC
60	590	648	DPR-6010-NPN-NC
62	610	668	DPR-6210-NPN-NC
64	630	688	DPR-6410-NPN-NC
66	650	708	DPR-6610-NPN-NC
68	670	728	DPR-6810-NPN-NC
70	690	748	DPR-7010-NPN-NC

B. DPR Series — Pitch 20 mm

Beam	Tinggi proteksi (mm)	Tinggi keseluruhan (mm)	Model
4	60	128	DPR-0420-NPN-NC
6	100	168	DPR-0620-NPN-NC
8	140	208	DPR-0820-NPN-NC
10	180	248	DPR-1020-NPN-NC
12	220	288	DPR-1220-NPN-NC
14	260	328	DPR-1420-NPN-NC
16	300	368	DPR-1620-NPN-NC
18	340	408	DPR-1820-NPN-NC
20	380	448	DPR-2020-NPN-NC
22	420	488	DPR-2220-NPN-NC
24	460	528	DPR-2420-NPN-NC
26	500	568	DPR-2620-NPN-NC
28	540	608	DPR-2820-NPN-NC
30	580	648	DPR-3020-NPN-NC
32	620	688	DPR-3220-NPN-NC
34	660	728	DPR-3420-NPN-NC
36	700	768	DPR-3620-NPN-NC
38	740	808	DPR-3820-NPN-NC
40	780	848	DPR-4020-NPN-NC
42	820	888	DPR-4220-NPN-NC
44	860	928	DPR-4420-NPN-NC
46	900	968	DPR-4620-NPN-NC
48	940	1008	DPR-4820-NPN-NC
50	980	1048	DPR-5020-NPN-NC
52	1020	1088	DPR-5220-NPN-NC
54	1060	1128	DPR-5420-NPN-NC
56	1100	1168	DPR-5620-NPN-NC
58	1140	1208	DPR-5820-NPN-NC
60	1180	1248	DPR-6020-NPN-NC
62	1220	1288	DPR-6220-NPN-NC
64	1260	1328	DPR-6420-NPN-NC
66	1300	1368	DPR-6620-NPN-NC

C. DPR Series — Pitch 40 mm

Beam	Tinggi proteksi (mm)	Tinggi keseluruhan (mm)	Model
4	120	208	DPR-0440-NPN-NC
6	200	288	DPR-0640-NPN-NC
8	280	368	DPR-0840-NPN-NC
10	360	448	DPR-1040-NPN-NC
12	440	528	DPR-1240-NPN-NC
14	520	608	DPR-1440-NPN-NC
16	600	688	DPR-1640-NPN-NC
18	680	768	DPR-1840-NPN-NC
20	760	848	DPR-2040-NPN-NC
22	840	928	DPR-2240-NPN-NC
24	920	1008	DPR-2440-NPN-NC
26	1000	1088	DPR-2640-NPN-NC
28	1080	1168	DPR-2840-NPN-NC
30	1160	1248	DPR-3040-NPN-NC
32	1240	1328	DPR-3240-NPN-NC
34	1320	1408	DPR-3440-NPN-NC
36	1400	1488	DPR-3640-NPN-NC
38	1480	1568	DPR-3840-NPN-NC
40	1560	1648	DPR-4040-NPN-NC
42	1640	1728	DPR-4240-NPN-NC
44	1720	1808	DPR-4440-NPN-NC
46	1800	1888	DPR-4640-NPN-NC
48	1880	1968	DPR-4840-NPN-NC
50	1960	2048	DPR-5040-NPN-NC
52	2040	2128	DPR-5240-NPN-NC
54	2120	2208	DPR-5440-NPN-NC
56	2200	2288	DPR-5640-NPN-NC
58	2280	2368	DPR-5840-NPN-NC
60	2360	2448	DPR-6040-NPN-NC
62	2440	2528	DPR-6240-NPN-NC
64	2520	2608	DPR-6440-NPN-NC
66	2600	2688	DPR-6640-NPN-NC

Daftar ini mengikuti konfigurasi model standar yang ditampilkan pada halaman DPR Series. Ketersediaan setiap model, jenis output, dan spesifikasi akhir perlu dikonfirmasi sebelum pemesanan. Pilihan NPN, PNP, NC, NO, dan relay tidak berarti seluruh kombinasi tersedia pada setiap konfigurasi beam dan pitch.

6. Cara Membaca Kode Model DPR Series

Contoh kode model: DPR-0810-NPN-NC

Bagian kode	Arti
DPR	Nama seri
08	Jumlah beam
10	Optical-axis pitch 10 mm
NPN	Jenis output
NC	Logika output Normally Closed

Contoh lainnya:

DPR-0820-NPN-NC: 8 beam, pitch 20 mm.
DPR-0840-NPN-NC: 8 beam, pitch 40 mm.
DPR-1240-NPN-NC: 12 beam, pitch 40 mm.
DPR-1640-NPN-NC: 16 beam, pitch 40 mm.

Jumlah beam dan pitch memengaruhi tinggi proteksi. Jenis output dan logika harus diperiksa secara terpisah untuk memastikan kompatibilitas kelistrikan.

7. Memilih Output NPN, PNP, NC, dan NO

DPR Series mencantumkan konfigurasi output NPN dan PNP, dengan NC atau NO sesuai konfigurasi model. Output relay tersedia pada konfigurasi tertentu.

Output NPN

Output NPN umumnya menarik sinyal ke 0 V ketika kondisi deteksi berubah sesuai logika produk. Pilih konfigurasi ini jika sesuai dengan input PLC atau controller yang digunakan.

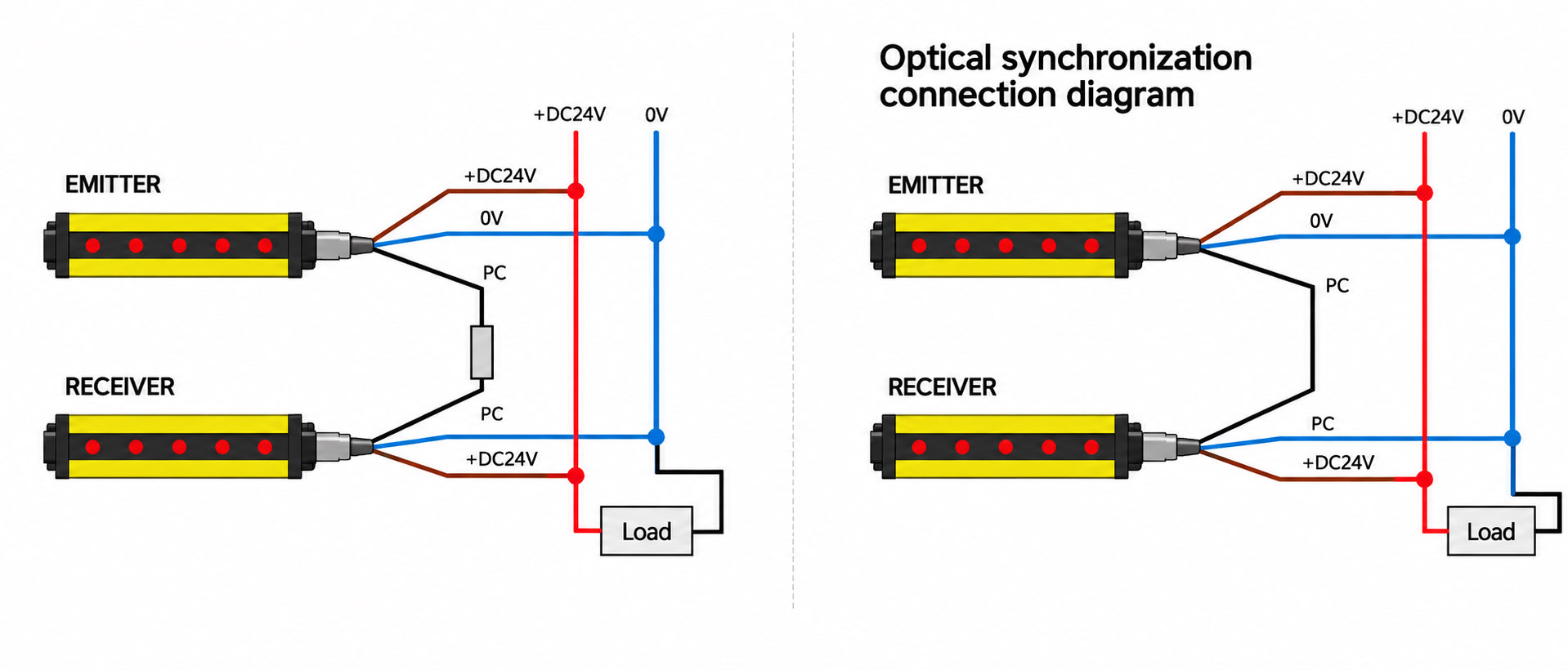

DPR Series NPN wiring diagram

Output PNP

Output PNP umumnya memberikan sinyal positif menuju +24 V ketika kondisi deteksi berubah sesuai logika produk. Pastikan input PLC atau controller kompatibel dengan output PNP.

NC dan NO

NC berarti Normally Closed, sedangkan NO berarti Normally Open. Keduanya menjelaskan keadaan sinyal pada kondisi acuan yang ditentukan oleh desain produk.

NC/NO bukan jenis output yang sama dengan NPN/PNP. Sebelum melakukan pemesanan, pastikan kode model dan diagram wiring sesuai dengan kebutuhan sistem.

8. Memilih Jarak Deteksi yang Tepat

DPR Series standar memiliki jarak deteksi 0,2–3 m.

Untuk aplikasi yang membutuhkan jarak lebih jauh, konfigurasi khusus hingga maksimum 8 m dapat dipesan berdasarkan konfirmasi spesifikasi produk.

Sebelum menentukan konfigurasi, periksa:

Jarak aktual antara transmitter dan receiver.
Keselarasan kedua unit.
Kondisi pencahayaan dan potensi interferensi.
Kestabilan dudukan dan getaran mesin.
Kondisi debu, air, dan lingkungan kerja.
Kebutuhan inspeksi dan pemeliharaan.

Jangan memilih konfigurasi 8 m hanya berdasarkan jarak maksimum. Konfirmasikan terlebih dahulu model dan konfigurasi yang diperlukan.

9. Dimensi Housing dan Metode Pemasangan

DPR Series menggunakan housing dengan penampang 29 × 30 mm.

Tinggi proteksi dan tinggi keseluruhan berbeda menurut jumlah beam dan pitch. Oleh karena itu, selain menghitung tinggi area deteksi, periksa pula ruang pemasangan fisik.

Halaman DPR Series mencantumkan pilihan pemasangan standard mounting, side mounting, dan cantilever mounting.

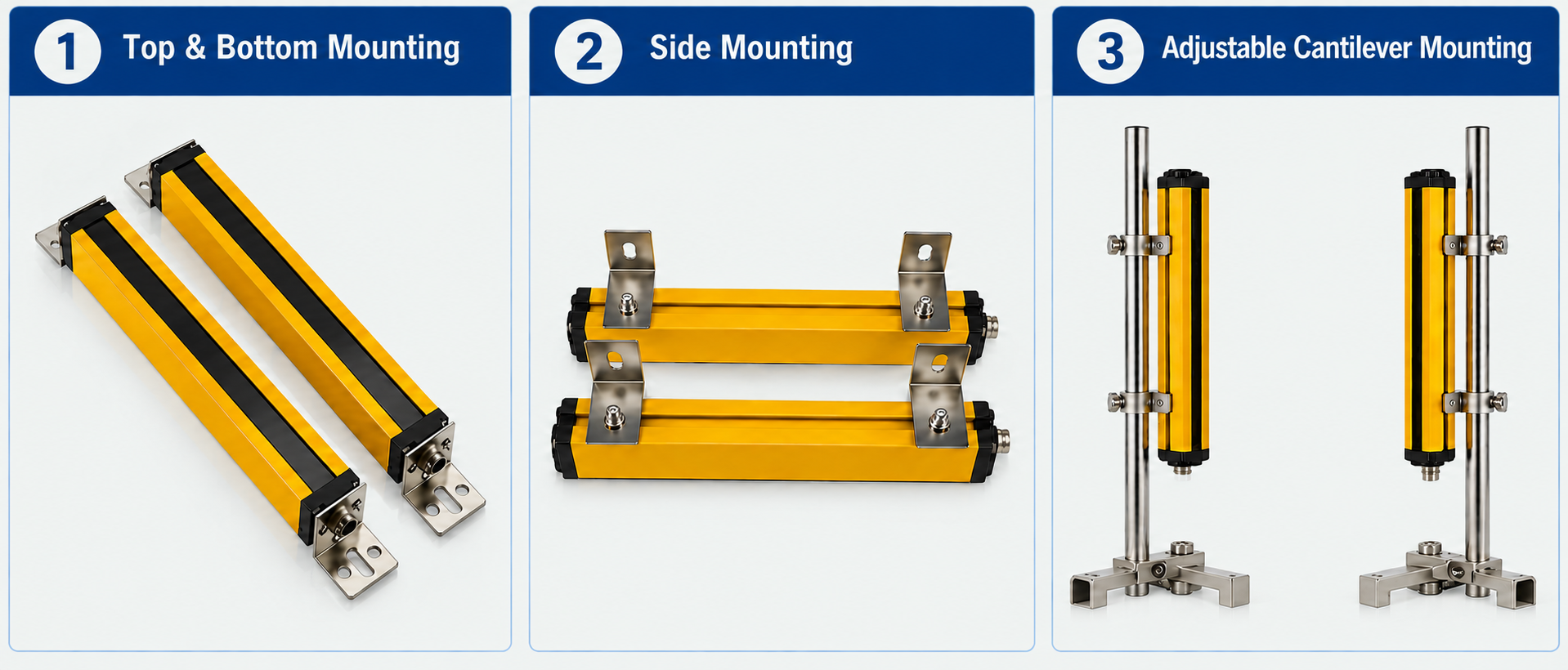

DPR Series installation methods — standard, side, and cantilever mounting

Metode pemasangan yang sesuai bergantung pada struktur mesin, ruang yang tersedia, dan kebutuhan instalasi. Gunakan gambar dimensi atau CAD drawing model terkait untuk memastikan posisi lubang dan dimensi mekanis.

10. Aplikasi Industri yang Perlu Dipertimbangkan

DPR Series dapat dipertimbangkan untuk kebutuhan deteksi multi-beam pada:

Conveyor dan material handling.
Mesin pengemasan.
Mesin produksi otomatis.
Deteksi objek pada area mesin.
Peralatan industri yang memerlukan deteksi multi-beam.
Integrasi deteksi objek dengan PLC atau controller.

Kesesuaian setiap model harus dievaluasi berdasarkan karakteristik aplikasi dan spesifikasi aktual. Untuk perlindungan operator, evaluasi keselamatan harus mencakup seluruh sistem, bukan hanya sensor.

11. Kesalahan Umum Saat Memilih Safety Light Curtain

Hanya melihat tinggi proteksi

Tinggi proteksi bukan tinggi keseluruhan. Pastikan ruang pemasangan mencukupi.

Mengabaikan optical-axis pitch

Pitch harus disesuaikan dengan ukuran objek dan kebutuhan deteksi. Jangan memilih hanya berdasarkan jumlah beam.

Salah memilih output

NPN dan PNP memerlukan konfigurasi input yang sesuai. Periksa diagram wiring sebelum pemasangan.

Menganggap semua model memiliki jarak deteksi 8 m

Jarak standar adalah 0,2–3 m. Jarak hingga maksimum 8 m merupakan pilihan konfigurasi khusus yang harus dikonfirmasi.

Menganggap semua area sensor merupakan perangkat keselamatan manusia

Untuk aplikasi keselamatan operator, periksa sertifikasi, fungsi keselamatan, waktu berhenti mesin, jarak pemasangan, dan kesesuaian sistem keselamatan secara menyeluruh.

12. FAQ tentang Safety Light Curtain DPR Series

Berapa banyak konfigurasi model standar DPR Series?

Halaman DPR Series mencantumkan 96 konfigurasi model standar: 32 konfigurasi dengan pitch 10 mm, 32 dengan pitch 20 mm, dan 32 dengan pitch 40 mm.

Apa perbedaan pitch 10 mm, 20 mm, dan 40 mm?

Pitch adalah jarak antara sumbu optik yang berdekatan. Pitch yang lebih kecil memiliki susunan sinar lebih rapat. Pemilihan harus mempertimbangkan objek, tinggi proteksi, dan kebutuhan deteksi.

Bagaimana cara menghitung tinggi proteksi?

Untuk konfigurasi yang tercantum, tinggi proteksi dihitung dengan rumus (jumlah beam − 1) × pitch. Tinggi keseluruhan harus diperiksa secara terpisah.

Berapa jarak deteksi standar DPR Series?

Jarak deteksi standar adalah 0,2–3 m. Konfigurasi khusus hingga maksimum 8 m dapat dipesan setelah spesifikasi dikonfirmasi.

Apakah DPR Series mendukung NPN dan PNP?

Halaman seri mencantumkan konfigurasi NPN dan PNP. Ketersediaan setiap kombinasi harus diperiksa berdasarkan model yang dipilih.

Apakah DPR Series memiliki output relay?

Output relay tersedia pada konfigurasi tertentu. Jangan menganggap seluruh 96 model memiliki output relay.

Apakah DPR Series dapat dihubungkan ke PLC?

DPR Series dapat digunakan dengan PLC atau controller yang kompatibel dengan jenis output, tegangan, dan diagram wiring model yang dipilih.

Bagaimana cara memilih model DPR Series yang tepat?

Tentukan pitch, tinggi proteksi, tinggi keseluruhan, jarak deteksi, jenis output, dan kebutuhan aplikasi. Cocokkan seluruh parameter tersebut dengan tabel model dan datasheet.

Apakah DPR Series otomatis memenuhi persyaratan perlindungan operator?

Tidak dapat diasumsikan demikian. Kesesuaian untuk keselamatan manusia harus dibuktikan melalui spesifikasi dan sertifikasi produk serta evaluasi keselamatan sistem secara menyeluruh.

13. Lihat Produk Safety Light Curtain DPR Series dari DAPPRA

Jika Anda sedang mencari safety light curtain atau area sensor untuk mesin produksi, conveyor, atau peralatan otomasi industri, gunakan tabel model di atas untuk mempersempit pilihan berdasarkan pitch dan tinggi proteksi.

Sebelum melakukan pemesanan, konfirmasikan model, output, jarak pemasangan, serta kebutuhan teknis lainnya.

Lihat semua produk DPR Series:
https://dappra.com/dpr-series-industrial-area-sensor-safety-light-curtain/

Kembali ke halaman utama Industrial Area Sensor & Safety Light Curtain untuk melihat seluruh seri yang tersedia.

Konsultasikan Kebutuhan Anda dengan DAPPRA

Untuk membantu pemeriksaan model, siapkan informasi berikut:

Kode model yang diminati.
Tinggi proteksi yang diperlukan.
Jarak antara transmitter dan receiver.
Jenis output PLC: NPN atau PNP.
Foto atau gambar area pemasangan.
Kebutuhan khusus, termasuk jika memerlukan jarak deteksi lebih dari 3 m.

Tim DAPPRA dapat membantu memeriksa konfigurasi yang sesuai berdasarkan spesifikasi model dan kebutuhan aplikasi Anda. Gunakan tombol konsultasi WhatsApp di bagian bawah halaman ini untuk menghubungi tim DAPPRA.

Tentang DAPPRA
DAPPRA Automation menyediakan produk dan komponen otomasi industri untuk kebutuhan deteksi, kontrol, dan integrasi mesin. Kunjungi situs resmi DAPPRA untuk melihat informasi produk dan mendapatkan bantuan pemilihan model.
