Pengalaman Wiring dari Lantai Produksi
Di gambar teknik, semua kabel tampak lurus, rapi, dan masuk akal.
Begitu masuk ke lantai produksi, kenyataannya sering jauh berbeda:
kabel ditambah mendadak, harness menumpuk di sudut mesin, drag-chain terasa penuh, dan teknisi berkata:
“Yang penting nyala dulu, nanti rapi belakangan.”
Masalahnya:
“belakangan” hampir tidak pernah datang.
Beberapa bulan kemudian, barulah muncul gejala:
- kabel sering putus di titik yang sama,
- sensor kadang-kadang hilang deteksi,
- servo tiba-tiba hunting,

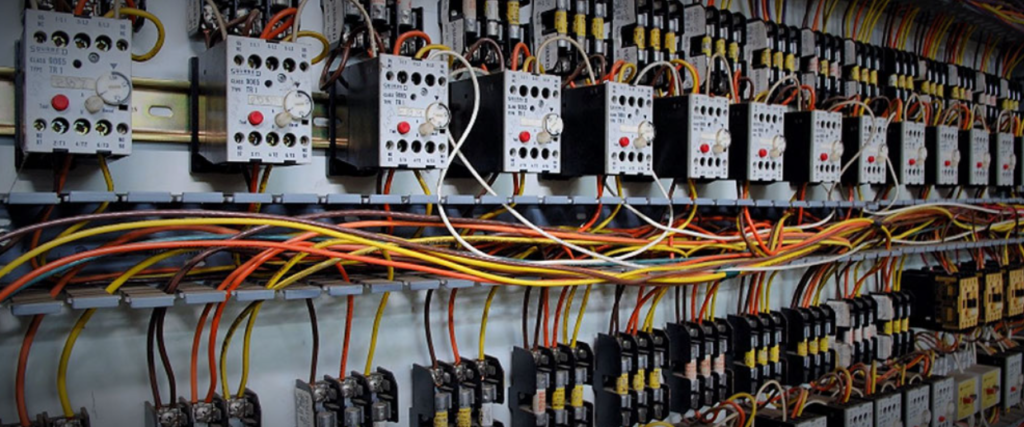

- panel sulit ditelusuri karena wiring seperti spaghetti.
Di titik itu, semua orang baru sadar:
wire harness bukan dekorasi, tapi sistem keandalan.
Artikel ini membahas bagaimana merancang sistem wire harness yang andal untuk otomasi industri — dari sudut pandang engineer yang benar-benar hidup di pabrik.
1. Apa yang Dimaksud dengan Sistem Wire Harness yang Andal?
Di konteks industrial wiring dan factory automation solutions, wire harness yang baik bukan hanya:
“kabel diikat pakai cable tie sampai kelihatan rapi.”
Sistem harness yang andal punya ciri:
- Routing jelas dan terencana
Jalur kabel power, sinyal, dan komunikasi dipisah, bukan sekadar mengikuti ruang kosong. - Bundling dan proteksi mekanis
Kabel dikumpulkan dalam bundel sesuai fungsi dan dilindungi dengan conduit, spiral wrap, kabel tray, atau drag-chain. - Konektor dan label standar
Penggunaan M8/M12, industrial connectors, terminal blok, dan aksesoris harness mengikuti pola yang konsisten di semua mesin. - Mudahkan maintenance & upgrade
Teknisi bisa mengikuti label, melepas satu modul harness, dan menggantinya tanpa harus menarik kabel satu-satu.
Singkatnya:
wire harness adalah tulang punggung keandalan semua industrial automation products yang kamu pasang: sensor, servo, PLC, HMI, robot, CNC, dan lain-lain.
2. Lima Prinsip Utama Desain Wire Harness yang Reliabel
2.1 Pikirkan Mekanik Dulu, Listrik Kemudian
Di kertas, kita cenderung berpikir dalam bentuk diagram listrik.
Di mesin, kabel hidup di dunia mekanik: getaran, goyangan, tarikan, gesekan, dan temperatur.
Prinsip praktis:
- Hindari jalur yang membuat kabel digesek plat tajam.
- Hindari jalur yang membuat kabel tertarik setiap kali pintu panel dibuka.
- Gunakan drag-chain, bracket, dan clamp di area yang punya gerakan berulang.
Banyak drag-chain cables atau shielded cables yang secara spesifikasi sangat bagus, tapi tetap cepat rusak karena:
“routing-nya melawan hukum mekanika.”
2.2 Pisahkan Jalur Power dan Sinyal
Kabel power membawa arus besar dan switching cepat (khususnya motor, VFD, servo).
Kabel sinyal membawa tegangan kecil, sangat sensitif terhadap EMI.
Jika power dan sinyal diikat dalam satu bundle panjang:
- sensor analog bergetar,
- encoder jitter,
- komunikasi fieldbus kadang error,
- teknisi mulai menyalahkan PLC atau sensor.
Aturan praktis yang bisa langsung dipakai:
- Pisahkan tray/conduit power dan sinyal (target 10–15 cm jika memungkinkan).
- Jika harus berpotongan, usahakan sudut 90°, jangan paralel panjang.
- Untuk area dekat motor & drive, gunakan shielded cables dan industrial connectors yang mendukung 360° grounding.
2.3 Strain Relief: Siapa yang Menanggung Tarikan?
Pertanyaan kunci desain harness:
“Kalau kabel ketarik operator, siapa yang menanggung beban tarik pertama kali?”
Pilihan yang salah:
- solder joint di konektor,
- pin di terminal blok,
- crimp kecil di dalam housing.
Pilihan yang benar:
- cable gland di panel,
- clamp/bracket di dekat konektor,
- strain relief khusus di ujung drag-chain.
Begitu strain relief benar, umur wire harness bisa naik 3–10 kali dibanding pemasangan asal.
2.4 Proteksi Mekanis yang Sesuai Risiko
Di pabrik, kabel menghadapi beberapa musuh utama:
- sudut plat tajam,
- serpihan chip, debu, dan coolant,
- getaran mesin yang terus menerus,
- gerakan berulang di sumbu linear atau robot.
Alat bantu yang wajib dipikirkan di desain wire harness:
- Kabel tray untuk jalur besar dan panjang.
- Conduit / flexible conduit untuk area yang rawan benturan atau serpihan.
- Spiral wrap / corrugated tubing untuk bundling + perlindungan.
- Drag-chain untuk sumbu X/Y/Z di mesin CNC, linear module, dan robot.
Setiap meter kabel yang kamu lindungi secara mekanis adalah investasi langsung ke reliability.
2.5 Label, Standardisasi, dan Modularity
Desain harness yang hebat bukan hanya kuat, tapi:
- mudah dipahami orang lain,
- mudah di-troubleshoot,
- mudah di-upgrade.
Poin penting:
- Label di dua ujung kabel (panel & field).
- Gunakan kode konsisten: misalnya
MTR-X1-ENC-A,SEN-LIMIT-Z+. - Standardisasi konektor (misalnya semua sensor menggunakan M12 A-coded) dan kabel harness aksesoris di seluruh lini.
Dengan begitu, teknisi baru sekalipun bisa mengerti logika wiring tanpa harus “buka panel dan tebak sendiri”.
3. Framework Praktis: Langkah demi Langkah Mendesain Wire Harness
Bagian ini adalah “bagaimana”-nya:
kerangka simpel yang bisa kamu pakai setiap kali mendesain mesin baru atau melakukan retrofit.
3.1 Langkah 1 – Analisa Gerakan Mekanis
Pertanyaan:
- Kabel ini static, flex ringan, atau high-flex di drag-chain?
- Ada torsion (putaran), seperti di pergelangan robot?
- Seberapa jauh stroke gerakan? Seberapa sering per jam?
Dari sini kamu bisa menentukan:
- apakah perlu drag-chain cables khusus,
- apakah konektor di ujung perlu desain strain relief ekstra,
- apakah harness perlu dipisah menjadi beberapa segmen modular.
3.2 Langkah 2 – Rencanakan Routing & Segmentasi
Sebelum tarik kabel di workshop, ambil sketsa mesin dan tandai:
- jalur kabel power utama (incoming, motor, heater),
- jalur kabel sinyal & sensor,
- jalur kabel komunikasi (Ethernet industri, RS485, CAN, IO-Link).
Prinsipnya:
- Power punya jalan sendiri,
- Sinyal & komunikasi punya jalan sendiri.
Lalu segmentasikan harness:
- Panel utama,
- Modul CNC,
- Modul robot atau axis,
- Modul conveyor/pick & place, dll.
Setiap segmen bisa menjadi satu set wire harness yang:
- bisa diproduksi,
- diuji,
- dan diganti secara terpisah.
3.3 Langkah 3 – Pilih Kabel yang Sesuai Fungsi & Lingkungan
Untuk setiap segmen, jawab:
- Apakah kabel ini perlu high-flex atau cukup fixed routing?
- Apakah perlu shielded (encoder, analog, komunikasi)?
- Apakah butuh oil-resistant (CNC dengan coolant), heat-resistant, atau cukup PVC standar?
- Apakah kabel akan berada di dekat heater, oven, atau area outdoor?
Di sinilah pemilihan:
- drag-chain cables,
- shielded cables,
- high-temperature cable,
- oil-resistant cable
betul-betul menentukan umur harness.
3.4 Langkah 4 – Terapkan Proteksi Mekanis & Strain Relief
Setelah jenis kabel dan jalur ditentukan:
- Tambahkan kabel tray di area panjang dan lurus.
- Gunakan conduit/spiral di area yang risiko tinggi: serpihan, coolant, gesekan.
- Tambahkan clamp dan bracket di titik kritis:
- dekat konektor,
- di pintu panel,
- di titik keluar masuk mesin.
Pastikan:
- tidak ada kabel yang menggantung panjang tanpa support,
- tidak ada kabel yang menjadi “tambang” ketika seseorang menarik accidental.
3.5 Langkah 5 – Validasi Harness Sebelum Dinyatakan “Selesai”
Sebelum mesin dikirim ke customer:
- Lakukan continuity test untuk memastikan tidak ada short atau open.
- Jalankan mesin dalam mode uji:
- aktifkan semua axis,
- nyalakan motor, heater, dan beban besar lain,
- pantau apakah sensor stabil, encoder tidak error, komunikasi tidak drop.
Jika muncul gangguan:
- cek dulu routing & shield,
- baru curigai device.
Ini jauh lebih efektif daripada langsung “ganti sensor” setiap ada masalah.
4. Dua Contoh Kasus Nyata dari Pabrik
4.1 Kasus 1 – Dari “Spaghetti Wiring” Menjadi Panel yang Tenang
Sebuah lini assembler kecil menggunakan beberapa industrial connectors, sensor prox, dan silinder pneumatik.
Awalnya, wiring dilakukan “yang penting cepat jalan”:
- semua kabel masuk panel lewat lubang yang sama,
- di dalam panel, kabel power dan sinyal bercampur,
- tidak ada pemisahan harness per modul.
Gejala setelah 6 bulan:
- sensor sering false trigger saat motor besar start,
- teknisi sulit mencari kabel mana yang menuju sensor tertentu,
- setiap gangguan kecil membuat downtime lama.
Re-desain harness:
- memisahkan jalur kabel power dan sinyal dalam tray berbeda,
- mengganti beberapa jalur penting menjadi shielded cables,
- menambahkan label di kedua ujung setiap kabel,
- membuat harness per modul mesin (left station, right station, main panel).
Hasil:
- sensor menjadi stabil bahkan saat motor besar ON/OFF,
- maintenance menjadi lebih cepat karena wiring “bicara sendiri” lewat label,
- kepercayaan operator terhadap mesin meningkat karena gangguan berkurang.
4.2 Kasus 2 – Kabel di Robot Selalu Putus di Axis yang Sama
Di sebuah cell robot pick & place, kabel menuju gripper sering putus di axis yang sama setiap 3–4 bulan.
Ciri-ciri:
- kabel tidak memakai robot-rated drag-chain cable, hanya kabel fleksibel standar,
- tidak ada strain relief di dekat end-of-arm tooling,
- kabel menanggung beban tarikan langsung saat robot bergerak ke posisi ekstrem.
Gejala:
- gripper kadang tidak mau buka/tutup,
- tim menyalahkan valve atau gripper,
- pada akhirnya ditemukan tembaga patah di dekat konektor.
Perbaikan:
- mengganti kabel menjadi torsion-rated high-flex cable yang cocok untuk aplikasi robot,
- menambah bracket dan clamp yang menahan tarikan sebelum konektor,
- mengubah jalur kabel sehingga radius tekuk lebih besar dan gerakan lebih natural.
Setelah itu:
- kabel bertahan jauh lebih lama,
- masalah gripper “mood-moodan” hilang hampir sepenuhnya,
- tim menyadari bahwa desain wire harness sama pentingnya dengan pemilihan robot dan gripper.
5. Checklist Praktis: Apakah Wire Harness Anda Sudah “Sehat”?
Saat kamu berjalan di sepanjang lini produksi, kamu bisa gunakan checklist ini untuk audit singkat:
Routing
- Apakah kabel power dan sinyal punya jalur terpisah?
- Apakah tidak ada kabel yang dipaksa tekuk tajam?
- Apakah kabel tidak dijepit pintu panel atau sudut rangka?
Proteksi
- Apakah kabel di area berat sudah memakai tray, conduit, atau spiral wrap?
- Apakah area drag-chain menggunakan kabel yang memang drag-chain rated?
- Apakah jacket kabel sesuai lingkungan (oil/coolant/heat)?
Strain Relief
- Apakah setiap kabel yang keluar panel menggunakan cable gland atau clamp?
- Apakah konektor tidak menanggung tarikan langsung?
- Apakah pintu panel punya slack kabel yang cukup dan strain relief yang tepat?
Maintainability
- Apakah kabel diberi label jelas di dua ujung?
- Apakah konektor & terminal mudah dijangkau?
- Apakah harness terbagi secara modular (per mesin/per modul)?
Jika banyak jawaban “tidak”, artinya ada kesempatan besar untuk meningkatkan keandalan hanya dengan memperbaiki desain wire harness — tanpa mengganti PLC, sensor, atau servo drive.
6. Tips Praktis yang Bisa Dipakai Besok Pagi
Beberapa “aturan kecil” yang sering dipakai engineer berpengalaman:
- “Jalur power dan sinyal jangan kos-kosan bareng.”
Kalau harus dekat, minimal beda tray atau beda tinggi. - “Tarikan itu urusan mekanik, bukan tembaga.”
Selalu pastikan ada strain relief sebelum konektor atau panel. - “Radius tekuk = umur kabel.”
Semakin kamu paksa kabel tekuk kecil, semakin cepat dia minta pensiun. - “Wiring yang rapi bukan hanya enak dilihat, tapi menghemat jam troubleshooting.”
Operator dan teknisi akan berterima kasih.
Wire harness yang dirancang dengan benar bukan hanya terlihat bersih di dalam panel atau mesin. Ia adalah sistem keandalan yang menentukan seberapa sering mesin berhenti, seberapa cepat masalah bisa ditelusuri, dan seberapa lama kabel bisa bertahan di lingkungan industri yang keras.
— DAPPRA AUTOMATION Technical Engineering Team
