Apa Itu Proximity Sensor? NPN vs PNP Dijelaskan dengan Mudah

Di lantai produksi, sensor proximity itu seperti “mata” mesin. Ia tidak menyentuh benda, tapi bisa tahu ada/tidaknya objek, menghitung produk lewat, mendeteksi posisi, sampai memastikan safety interlock bekerja.

Masalahnya: banyak kasus bukan karena sensornya rusak.
Lampu sensor sudah menyala, tapi PLC tetap “diam”. Atau input PLC malah selalu ON. Sering kali penyebabnya sederhana: NPN/PNP tidak cocok.

Artikel ini akan bantu kamu memahami:

apa itu sensor proximity dan bagaimana cara kerjanya,
perbedaan NPN vs PNP (tanpa bikin pusing),
cara wiring ke PLC yang benar,
cara cepat membedakan NPN/PNP di lapangan,
checklist troubleshooting yang bisa langsung dipakai.

Di sepanjang artikel, saya juga akan menempatkan keyword inti secara natural untuk kebutuhan pencarian seperti industrial sensors, proximity sensor, NPN PNP sensor, industrial wiring, dan konteks factory automation.

1) Apa Itu Sensor Proximity?

Proximity sensor adalah sensor yang mendeteksi objek tanpa kontak fisik. Karena tidak ada mekanik yang saling “menggesek”, sensor ini biasanya:

lebih cepat daripada limit switch mekanik,
lebih tahan lama,
lebih stabil untuk aplikasi factory automation dan mesin yang bekerja 24/7.

Di sistem industrial automation products, sensor proximity sering dipakai untuk:

deteksi posisi (misalnya ujung stroke silinder, posisi jig, clamp ON/OFF),
counting produk di conveyor,
deteksi kehadiran part sebelum proses,
proteksi safety sederhana (interlock pintu, guard posisi tertentu).

2) Jenis-Jenis Sensor Proximity (Agar Tidak Salah Ekspektasi)

Sebelum NPN/PNP, penting tahu: “proximity” itu keluarga besar. Yang paling umum:

Inductive proximity sensor: paling populer; mendeteksi logam (metal).
Capacitive proximity sensor: bisa deteksi metal dan non-metal (plastik, kayu, cairan), tapi lebih sensitif kondisi lingkungan.
Photoelectric sensor: mendeteksi objek lewat cahaya (laser/infrared).
Ultrasonic sensor: deteksi jarak lewat gelombang suara.

Di artikel ini, contoh prinsip kerja akan pakai inductive proximity sensor karena itu yang paling sering ditemukan di mesin otomatis.

3) Cara Kerja Sensor Proximity (Contoh Induktif) — Versi Engineer

Bayangkan sensor induktif membuat “medan” kecil di depan permukaannya.

Sensor membangkitkan medan elektromagnetik.
Ketika logam mendekat, logam menimbulkan arus eddy (arus pusar) yang “mengganggu” medan itu.
Sensor mendeteksi perubahan tersebut dan mengubah status output: ON/OFF.
Output ini lalu dibaca PLC pada input digital.

Kalau kamu pernah melihat sensor “klik” ON ketika metal lewat, itu hasil dari proses ini.

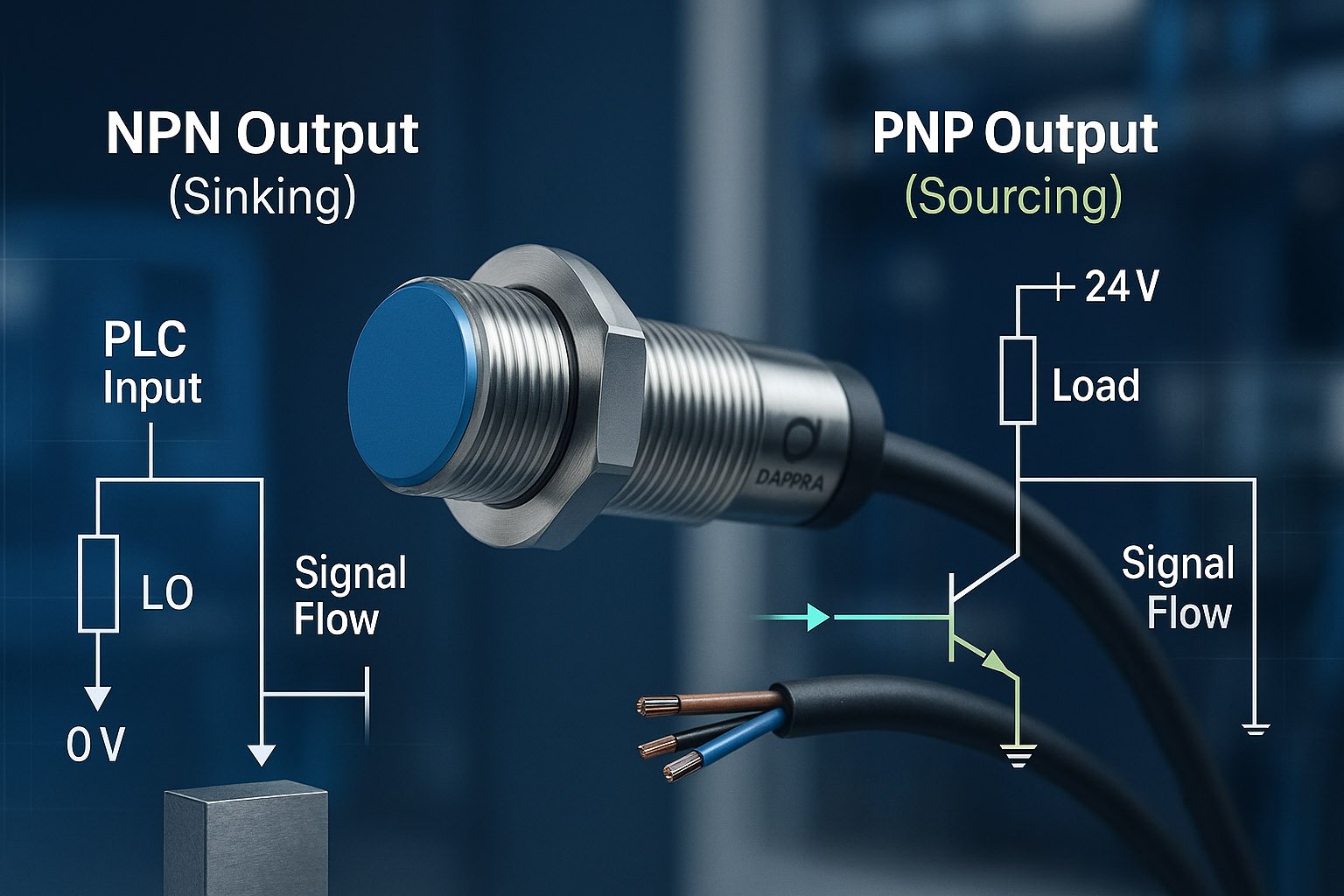

4) Inti Masalah: Apa Artinya NPN dan PNP?

Banyak orang menghafal tanpa paham. Padahal begitu paham “arah arus”, semua jadi gampang.

NPN (Sinking Output)

NPN itu seperti “menarik sinyal ke ground”.

Saat ON, output sensor menarik jalur sinyal ke 0V.
Arus mengalir masuk ke sensor (sensor “menyedot” arus).
Disebut juga sinking.

Analogi mudah:
NPN = seperti membuka jalur ke tanah (ground). Saat aktif, sinyal “jatuh” ke 0V.

PNP (Sourcing Output)

PNP itu seperti “memberi +V ke sinyal”.

Saat ON, output sensor memberikan +V ke jalur sinyal.
Arus mengalir keluar dari sensor.
Disebut juga sourcing.

Analogi mudah:
PNP = seperti menyalakan lampu dengan memberi listrik (+V) ke kabel sinyal.

Kalimat pengingat yang benar-benar kepakai di lapangan:
PNP memberi tegangan, NPN menarik ke ground.

Keyword yang kita “tanam” secara natural di bagian ini: NPN PNP sensor, industrial sensors, proximity sensor.

5) Perbedaan NPN vs PNP dalam Wiring PLC

Kalau kamu menghubungkan sensor ke PLC, kamu sebenarnya sedang “mencocokkan” dua hal:

tipe output sensor (NPN/PNP),
tipe input PLC (sinking/sourcing).

Ringkasan Logika Cepat

PLC input sinking → pakai PNP sensor
PLC input sourcing → pakai NPN sensor

Kenapa? Karena pasangan harus “lengkap rangkaiannya” agar arus bisa mengalir dengan benar.

Tabel Perbandingan Cepat

Item	NPN Sensor	PNP Sensor
Saat ON, sinyal jadi	0V (LOW)	+V (HIGH)
Arus	masuk ke sensor	keluar dari sensor
Cocok untuk PLC	input sourcing	input sinking
Sering ditemui	sistem lama	sistem modern
Troubleshooting	lebih mudah salah baca	cenderung lebih mudah

Dalam konteks industrial wiring dan factory automation, mismatch NPN/PNP adalah salah satu penyebab paling sering untuk “sensor nyala tapi PLC tidak baca”.

6) Diagram Wiring Paling Umum (Sensor 3 Kawat)

Mayoritas proximity sensor 3-wire punya warna standar:

Brown (coklat) = +V
Blue (biru) = 0V
Black (hitam) = Signal

Catatan penting: warna ini umum, tapi jangan 100% percaya jika brand tidak jelas. Selalu cek label/datasheet.

Wiring PNP (Output memberi +V ke PLC input)

Brown → +24V
Blue → 0V
Black → PLC input (mis. I0.0)

Wiring NPN (Output menarik ke 0V)

Brown → +24V
Blue → 0V
Black → PLC input (mis. I0.0)

Sekilas sama, tapi bedanya ada di wiring COM/COMMON pada input module PLC (dan tipe input modulnya). Itulah mengapa satu sensor bisa bekerja di mesin A, tapi gagal total di mesin B.

7) Cara Cepat Membedakan NPN vs PNP di Lapangan

Ini bagian yang paling sering menyelamatkan waktu maintenance.

Cara 1 — Baca Label

Biasanya tertulis: NPN / PNP, atau Sinking / Sourcing.

Cara 2 — Multimeter di Kabel Hitam (Signal)

Set multimeter ke DC Volt.

Pasang probe hitam ke 0V.
Probe merah ke kabel hitam (signal).
Aktifkan sensor (dekatkan target).

Interpretasi umum:

Jika saat ON tegangannya naik mendekati +24V → cenderung PNP
Jika saat ON tegangannya turun mendekati 0V → cenderung NPN

Cara 3 — Lihat Respon LED Input PLC

Ini “tes cepat”, tapi harus paham modul inputnya.

Sensor ON, PLC input LED tidak berubah → kemungkinan mismatch NPN/PNP atau COM salah.
PLC input selalu ON → bisa karena COM salah, wiring short, atau sensor type mismatch.

8) Kesalahan Paling Umum (Dan Gejalanya)

Di sistem industrial sensors dan factory automation, beberapa kesalahan klasik muncul berulang:

1) NPN dipasang ke sistem yang butuh PNP (atau sebaliknya)

Gejala:

sensor LED ON, PLC tidak baca,
input PLC tidak pernah berubah.

2) COM/COMMON input modul salah wiring

Gejala:

input selalu ON,
input selalu OFF,
input berubah tapi logikanya kebalik.

3) Menganggap “warna kabel pasti sama” antar brand

Gejala:

sensor baru dipasang, sistem kacau,
input PLC salah channel atau salah polaritas.

4) Lupa cek polaritas supply

Gejala:

sensor tidak nyala sama sekali,
sensor panas/berbau (kasus ekstrem).

9) Metode Troubleshooting yang Paling Efektif (Urutan yang Benar)

Kalau kamu ingin cepat dan minim spekulasi, ikuti urutan ini:

Langkah 1 — Pastikan Supply Sensor Benar

Brown benar ke +24V, blue ke 0V.
Ukur tegangannya, jangan hanya lihat LED.

Langkah 2 — Uji Output Sensor dengan Multimeter

Ukur kabel hitam ketika target ON dan OFF.
Pastikan ada perubahan tegangan yang “masuk akal”.

Langkah 3 — Cocokkan dengan Tipe Input PLC

Pastikan modul input PLC sinking/sourcing sesuai sensor.
Pastikan COM wiring benar.

Langkah 4 — Tes dengan “Known-Good Sensor”

Jika masih ragu, pasang sensor yang sudah pasti bekerja.
Jika sensor pengganti bekerja → kemungkinan sensor awal memang salah type atau rusak.
Jika tetap gagal → kemungkinan wiring/PLC input/COM yang bermasalah.

Ini bukan hanya teori—ini pola troubleshooting yang paling sering dipakai di pabrik untuk menghemat downtime.

10) Checklist Cepat (Siap Dipakai di Lantai Produksi)

Checklist Tipe Sensor

Apakah sudah pasti NPN atau PNP?
Apakah sensor ini proximity sensor 3-wire standar?
Apakah outputnya sesuai kebutuhan PLC?

Checklist Wiring

Brown = +V, Blue = 0V, Black = signal (sudah diverifikasi)?
COM input PLC sudah benar?
Tidak ada short antara signal dan 0V/+V?

Checklist Testing

Tegangan output berubah saat target ON/OFF?
LED input PLC merespon perubahan?
Logika input sesuai yang diharapkan program PLC?

11) Tips Engineer Lapangan yang Bikin Kamu “Cepat Nyambung”

PNP memberi tegangan, NPN menarik ke ground.
Jika sensor menyala tapi PLC tidak baca, curigai mismatch NPN/PNP dulu sebelum menyalahkan PLC.
Cara tercepat membedakan di lapangan: ukur kabel hitam dengan multimeter.
Banyak “sensor rusak” sebenarnya hanya COM input salah atau tipe output tidak cocok.

Kalimat yang sering terdengar di pabrik setelah problem selesai:
