Di pabrik, ada satu jenis industrial sensors yang sering “kelihatan sederhana”, tapi justru paling sering bikin orang bolak-balik setting: photoelectric sensor.
Bukan karena sensornya jelek—biasanya karena kita memilih prinsip deteksi yang kurang pas untuk objek, jarak, atau kondisi lapangan.
Kalau kamu pernah mengalami kasus seperti ini:
- sensor hitung produk di conveyor tapi miss count saat speed naik,
- sensor “ngaco” saat ketemu benda mengkilap atau transparan,
- jarak deteksi berubah hanya karena warna kemasan beda,
maka kamu sedang berhadapan dengan inti dari pemilihan through-beam / retro-reflective / diffuse sensor.
Artikel ini akan membongkar prinsip kerja ketiganya dengan bahasa engineer, lengkap dengan logika pemilihan, failure mode yang sering terjadi, dan checklist praktis—untuk kebutuhan factory automation dan industrial automation products.

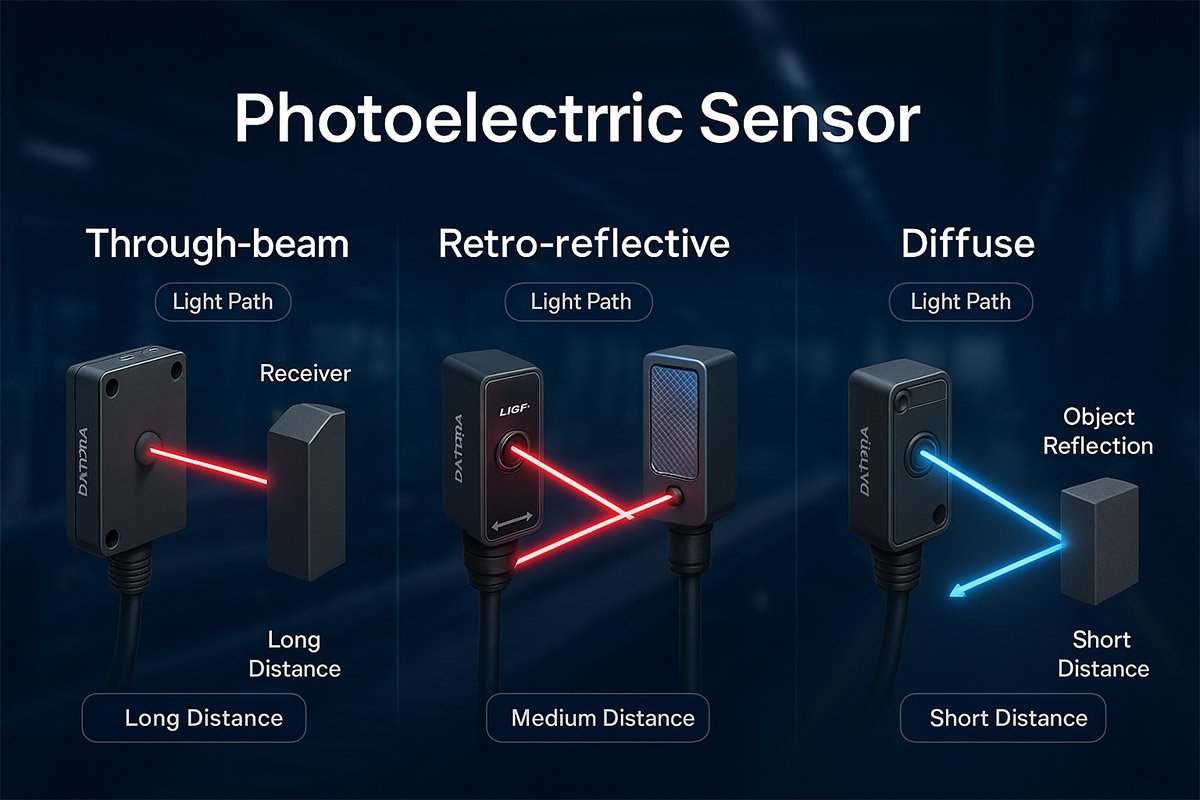

Working principle diagrams of photoelectric sensors, including through-beam, retro-reflective, and diffuse types used in industrial automation.
Apa Itu Sensor Fotoelektrik?
Photoelectric sensor adalah sensor yang mendeteksi objek tanpa kontak fisik menggunakan cahaya. Pada sistem factory automation, sensor ini sangat umum dipakai untuk:
- presence detection (ada/tidak ada benda),
- counting di conveyor,
- positioning di packaging line,
- deteksi produk di mesin otomatis (labeling, filling, sorting).
Keunggulannya dibanding limit switch mekanik:
respon cepat, tidak ada gesekan, umur pakai lebih panjang—itulah sebabnya ia jadi salah satu industrial sensors paling populer.
Komponen Dasar Sensor Fotoelektrik (Biar Ngerti Kenapa Bisa Beda Tipe)
Agar paham perbedaan melalui prinsip, kita perlu lihat isi “dapur” photoelectric sensor:
- Light emitter: LED atau laser
- Receiver: photodiode / phototransistor
- Signal processing: filter + amplifier + logic
- Output stage: biasanya NPN/PNP (untuk wiring ke PLC)
Catatan: output NPN/PNP penting untuk wiring, tapi “stabil atau tidak stabilnya deteksi” sering ditentukan lebih dulu oleh prinsip optiknya (through-beam/retro/diffuse). Itulah mengapa pemilihan tipe adalah kunci.
Tiga Prinsip Deteksi Utama (Ini Akar Semua Keputusan)
Di dunia photoelectric sensor, pada dasarnya ada tiga cara “melihat” objek:
- Through-Beam : cahaya ditembak dari pemancar ke penerima, objek terdeteksi saat sinar terputus.
- Retro-Reflective : pemancar dan penerima satu body, cahaya dipantulkan kembali oleh reflector, objek terdeteksi saat pantulan terhalang.
- Diffuse : pemancar dan penerima satu body, objek sendiri memantulkan cahaya kembali ke sensor.
Tiga prinsip ini menentukan: jarak, keandalan, sensitivitas terhadap warna, permukaan, debu, dan kesulitan instalasi.
1) Through-Beam Photoelectric Sensor
Prinsip Kerja
- Emitter dan receiver terpisah (dua unit).
- Sensor “normal” = receiver menerima sinar.
- Saat objek lewat dan memutus beam → output berubah.
Dalam bahasa sederhana: deteksinya berdasarkan “putus”, bukan berdasarkan pantulan objek.
Kelebihan (Kenapa Paling Stabil)
- Jarak paling jauh dibanding dua tipe lain
- Reliabilitas tertinggi untuk counting cepat
- Paling tidak sensitif terhadap:
- warna objek,
- permukaan mengkilap,
- tekstur,
- transparansi (bisa tetap stabil jika alignment benar)
Itulah sebabnya through-beam sering jadi pilihan “safety” atau “no drama” di lini produksi.
Kekurangan (Harga Stabilitas)
- butuh dua device (biaya & waktu instalasi lebih tinggi),
- butuh alignment (pemasangan harus presisi).
Aplikasi Khas di Factory Automation
- counting produk di conveyor kecepatan tinggi,
- deteksi objek besar jarak jauh,
- area dengan objek mengkilap / transparan,
- aplikasi yang downtime-nya mahal (lebih baik pasang stabil dari awal).
Keyword yang masuk natural di bagian ini: through-beam, photoelectric sensor, industrial sensors, factory automation.
2) Retro-Reflective Photoelectric Sensor
Prinsip Kerja
- Emitter + receiver dalam satu housing.
- Cahaya ditembak ke reflector, lalu dipantulkan balik.
- Objek terdeteksi saat menghalangi cahaya yang kembali.
Ini tipe “paling populer” di packaging line karena cukup stabil, instalasinya masih relatif mudah.
Kelebihan
- Jarak lebih jauh daripada diffuse
- Instalasi lebih sederhana daripada through-beam (hanya 1 sensor + 1 reflector)
- Cocok untuk banyak aplikasi conveyor & packaging
Kelemahan Paling Umum
- Objek yang sangat mengkilap bisa memantulkan cahaya kembali ke receiver → sensor “mengira” reflector masih terlihat → terjadi false detection.
Untuk itu ada varian penting:
Polarized Retro-Reflective
Menggunakan filter polarisasi untuk membedakan pantulan dari reflector vs pantulan liar dari objek mengkilap.
Ini sering jadi “obat” untuk kasus packaging shiny / foil / metalized film.
Aplikasi Khas
- conveyor packaging,
- deteksi karton, box, tray,
- sorting line,
- sistem counting jarak menengah yang butuh instalasi cepat.
Keyword yang masuk natural di bagian ini: retro-reflective, polarized reflector, industrial sensors.
3) Diffuse Photoelectric Sensor
Prinsip Kerja
- Sensor menembakkan cahaya.
- Objek itu sendiri memantulkan cahaya kembali ke receiver.
- Tidak ada reflector terpisah.
Ini tipe yang paling “ringkas” dan paling cepat dipasang, tetapi juga paling sensitif.
Kelebihan
- satu device saja,
- instalasi paling sederhana,
- cocok untuk ruang sempit.
Kelemahan yang Harus Kamu Terima
- jarak lebih pendek,
- performa sangat dipengaruhi:
- warna objek (hitam sering lebih sulit),
- permukaan (matte vs glossy),
- sudut datang cahaya,
- debu di lensa.
Karena itu diffuse sering “bagus di datasheet” tapi bikin teknisi banyak trial di lapangan. Ini bukan salah siapa-siapa—memang prinsipnya begitu.
Aplikasi Khas
- deteksi part kecil jarak dekat,
- mesin packaging bagian infeed (dekat),
- pick & place area dengan jarak pendek,
- aplikasi yang objeknya konsisten (warna/surface seragam).
Keyword yang masuk natural di bagian ini: diffuse sensor, photoelectric sensor, industrial sensors.
Perbandingan Cepat (Agar Tidak Salah Pilih)
| Tipe | Jarak | Stabilitas | Instalasi | Paling Cocok Untuk |
|---|---|---|---|---|
| Through-Beam | Panjang | ★★★★★ | Sedang | counting cepat, objek sulit |
| Retro-Reflective | Menengah | ★★★★☆ | Mudah | conveyor/packaging umum |
| Diffuse | Pendek | ★★★☆☆ | Sangat mudah | deteksi dekat, ruang sempit |
Kenapa Pilihan Tipe Itu Penting (Bukan Sekadar “Bisa Deteksi”)
Di lini produksi, kesalahan memilih prinsip deteksi bisa terlihat “sepele”, tapi efeknya bisa besar:
- false trigger → reject salah, mesin berhenti,
- miss count → data produksi tidak akurat,
- operator jadi “tidak percaya sensor” dan mulai bypass,
- downtime untuk setting ulang.
Makanya dalam desain industrial automation products dan sistem factory automation, sensor selection bukan bagian “kecil”—ini bagian yang menjaga uptime.
Cara Memilih: Framework Praktis (Step-by-Step)
Step 1 — Tentukan Jarak Deteksi yang Dibutuhkan
- >5 m: hampir selalu arahkan ke through-beam
- 1–5 m: pertimbangkan retro-reflective
- <1 m: diffuse sering cukup
Step 2 — Lihat Karakter Objek
- transparan (botol, film) → prefer through-beam
- mengkilap / foil → retro-reflective polarized, atau pindah ke through-beam
- warna tidak konsisten → hindari diffuse jika proses menuntut stabil
Step 3 — Cek Kondisi Instalasi
- tidak ada ruang untuk dua device?
→ retro/diffuse lebih realistis - alignment sulit karena vibration?
→ retro bisa lebih mudah, tapi pastikan bracket stabil
Step 4 — Pastikan Wiring & Output Sesuai
- pilih output NPN/PNP sesuai input PLC,
- gunakan koneksi industri seperti M12 photoelectric sensor untuk area pabrik,
- jika noise tinggi di dekat VFD/servo, pertimbangkan routing dan cable spec (lebih aman pakai wiring yang rapi, dan bila perlu cable yang lebih sesuai).
Keyword yang ditanam natural di bagian ini: industrial sensors, M12 photoelectric sensor, factory automation.
Failure Mode yang Paling Sering Terjadi (Dan Cara Mikirnya)
1) Misalignment (Terutama Through-Beam & Retro)
Gejala: kadang detect, kadang hilang.
Biasanya muncul setelah mesin vibrasi / bracket longgar.
2) Lensa atau Reflector Kotor
Gejala: jarak terasa “mengecil” dan sensor jadi sensitif.
Ini sering terjadi di area packaging yang banyak debu kertas atau oil mist.
3) Objek Mengkilap / Transparan “Menipu” Retro/Diffuse
Gejala: sensor seolah-olah selalu melihat pantulan.
Solusi: polarized retro-reflective atau ganti prinsip deteksi.
4) Ambient Light
Gejala: tidak stabil di area terang atau dekat sinar matahari.
Solusi: positioning, shielding mekanis, atau tipe sensor yang lebih sesuai.
Contoh Aplikasi (Agar Kebayang di Lapangan)
- Through-beam di conveyor counting: ketika produk lewat cepat dan bentuk/warna beragam.
- Retro-reflective di packaging line: mendeteksi box/bag lewat, instalasi cepat.
- Diffuse untuk part kecil jarak dekat: pick station atau infeed yang jaraknya pendek.
Checklist Cepat Sebelum Kamu “Checkout Sensor”
Checklist Through-Beam
- jalur beam bersih dan tidak terhalang?
- bracket bisa menjaga alignment?
- akses maintenance mudah?
Checklist Retro-Reflective
- reflector terpasang solid?
- objek mengkilap/transparan? jika ya → pilih polarized
- jarak kerja realistis?
Checklist Diffuse
- objek konsisten (warna/permukaan)?
- jarak pendek cukup?
- sudah siap trial di lapangan (bukan hanya percaya datasheet)?
Ringkasan yang Engineer Biasanya Ingat
- Through-beam: paling stabil dan paling jauh
- Retro-reflective: kompromi terbaik untuk banyak line
- Diffuse: paling simpel, tapi paling sensitif
Kalau kamu ingin cepat tanpa drama untuk aplikasi penting:
pilih prinsip yang “paling tahan terhadap variasi objek”, bukan yang “paling mudah pasang”.
Most photoelectric sensor issues are not caused by the sensor itself, but by choosing the wrong detection principle for the application.
— DAPPRA AUTOMATION Technical Engineering Team
