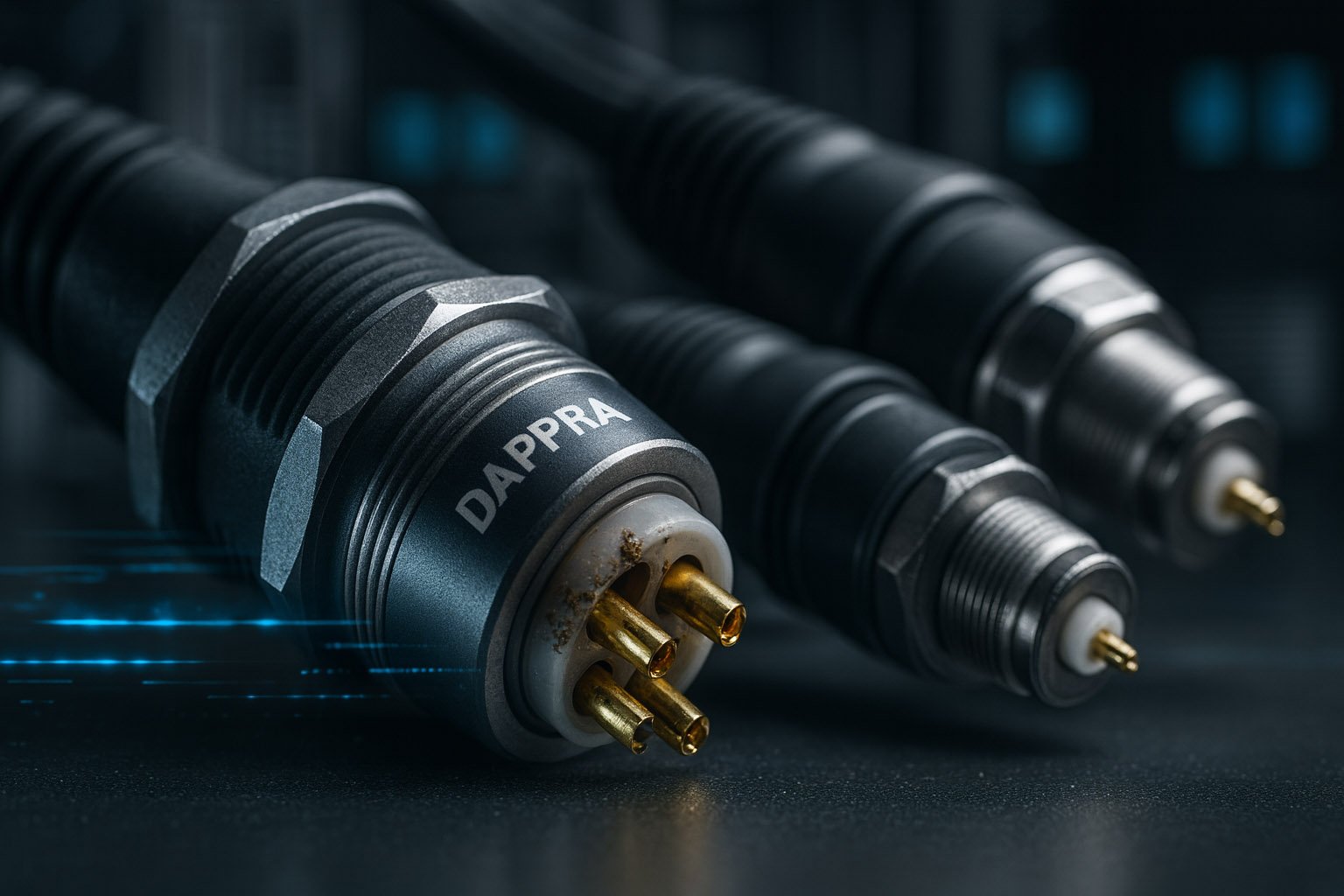

Dalam dunia industrial automation, konektor adalah komponen kecil yang sering diabaikan namun menjadi salah satu sumber gangguan terbesar di lapangan. Konektor longgar, pin teroksidasi, atau gangguan sinyal akibat EMI dapat menyebabkan sensor gagal membaca, encoder kehilangan hitungan, hingga menghentikan seluruh lini produksi. Panduan ini memberikan metode troubleshooting tingkat profesional agar teknisi dapat menemukan akar masalah dengan cepat dan akurat.
Mengapa Konektor Industri Mengalami Kegagalan?
Kegagalan konektor biasanya disebabkan oleh:
- Getaran mekanis dari mesin dan robot
- Paparan lingkungan seperti kelembapan, oli, debu, dan cairan pendingin
- Instalasi yang tidak benar atau tidak mengikuti standar
- Gangguan elektromagnetik (EMI) dari inverter, servo drive, dan motor
- Oksidasi atau korosi pada pin konektor
Memahami penyebab dasar ini membantu teknisi menentukan langkah perbaikan yang tepat.
Kegagalan 1 — Konektor Longgar (Mechanical Loosening)
Gejala:
- Sinyal sensor tidak stabil
- Encoder kehilangan hitungan
- Perangkat melakukan reset secara acak
Penyebab:
- Torsi penguncian tidak sesuai
- Strain relief tidak bekerja
- Getaran mesin berulang
Konektor yang sedikit bergerak saja dapat menyebabkan sinyal jatuh dan naik secara acak.
Kegagalan 2 — Oksidasi atau Korosi
Gejala:
- Hambatan meningkat
- Muncul noise sporadis
- Tegangan drop pada beban ringan maupun berat
Jenis oksidasi:
- Pin berubah warna menjadi gelap atau hijau
- Housing korosi
- Galvanic corrosion akibat perbedaan logam
Kondisi ini memperburuk kualitas kontak dan meningkatkan resistansi, menyebabkan panas dan kegagalan.
Kegagalan 3 — Gangguan Sinyal (EMI / RFI)
Ini adalah akar masalah yang paling sering salah diagnosis.
Sumber EMI umum:
- Kabel motor inverter/VFD
- Servo drive switching berfrekuensi tinggi
- Jalur arus besar
Dampak:
- Encoder jitter
- Sensor proximity memicu secara salah
- Komunikasi RS485/CAN error
Kesalahan routing kabel atau grounding yang tidak konsisten memperparah efek EMI.
Kegagalan 4 — Kerusakan Kontak (Pin Damage)
Kerusakan kontak dapat terjadi akibat:
- Pin bengkok
- Spring contact aus
- Over-insertion causing deformation
Kerusakan ini biasanya berkembang seiring waktu dan menyebabkan sinyal tidak stabil.
Kegagalan 5 — Water Ingress / Kegagalan IP Rating
Penyebab:
- O-ring rusak
- Pengencangan tidak sempurna
- Jaket kabel retak
- Port tidak diberi protective cap
Kelembapan mempercepat korosi dan merusak sinyal sensitif.
Pohon Diagnostik Troubleshooting (Root Cause Diagnostic Tree)
1. Pemeriksaan fisik
- Apakah konektor terpasang rapat?
- Ada minyak, debu, atau air?
2. Uji pengencangan
- Periksa torsi penguncian ring atau ulir
3. Uji kontinuitas
- Setiap pin harus memiliki kontinuitas yang stabil
- Tidak boleh ada short antar pin
4. Pengujian drop tegangan
- Tegangan turun saat beban?
5. Pemeriksaan shield
- Shield harus tersambung 360° pada housing konektor
6. Tes EMI
- Pindahkan kabel menjauh dari kabel VFD
- Amati apakah sinyal membaik
7. Swap Test
- Ganti dengan konektor yang pasti bagus
- Jika langsung normal, akar masalah telah ditemukan
Masalah Umum yang Dapat Diperbaiki dengan Cepat
- Konektor tidak dikencangkan sesuai standar
- Pin mengalami korosi ringan
- Kabel sinyal berjalan paralel dengan kabel power
- Strain relief tidak berfungsi sehingga beban tertarik ke pin
Perbaikan kecil seperti membersihkan, mengencangkan ulang, atau mengganti connector housing sering kali langsung mengembalikan sistem ke kondisi normal.
Mengapa Keandalan Konektor Sangat Penting?
- Konektor longgar dapat menghentikan mesin sepenuhnya
- Oksidasi memicu panas dan kerusakan lebih besar
- EMI sering disalahartikan sebagai sensor rusak
- Konektor adalah komponen habis pakai (consumable) namun jarang diperiksa
Sistem otomasi hanya seandal titik koneksi terlemahnya.
Metode Troubleshooting Terstruktur
Langkah 1 — Pemeriksaan Mekanis
- Locking ring sudah rapat
- Strain relief memegang kabel dengan baik
- Tidak ada tanda kelembapan
Langkah 2 — Pemeriksaan Elektris
- Pin memiliki kontinuitas stabil
- Tidak ada short antar pin
- Shield tersambung dengan benar
Langkah 3 — Diagnostik EMI
- Jarak kabel sinyal minimal 10–15 cm dari kabel power
- Crossing 90° bila harus bersinggungan
- Grounding harus berada pada satu referensi
Langkah 4 — Tindakan Perbaikan
- Kencangkan ulang konektor
- Bersihkan oksidasi ringan
- Ganti pin atau konektor rusak
- Gunakan kabel shielded berkualitas
- Ubah rute kabel dari zona EMI
Contoh Kasus Lapangan
- Encoder kehilangan posisi akibat pin M12 yang terkorosi
- Sensor proximity memicu secara acak karena routing salah
- Konektor masuk air sehingga resistansi antar pin meningkat
- Kabel sinyal terlalu dekat dengan kabel motor servo
Troubleshooting Checklist
Checklist Mekanis
- Konektor terpasang penuh?
- Locking torque sesuai?
- Strain relief bekerja?
Checklist Elektris
- Kontinuitas pin OK?
- Tidak ada short?
- Shield tersambung 360°?
Checklist EMI
- Tidak paralel dengan kabel VFD?
- Crossing 90°?
- Grounding konsisten?
Ringkasan
Konektor industri dapat gagal karena:
- longgar
- oksidasi
- gangguan EMI
- kerusakan kontak
- kegagalan perlindungan IP
Dengan pendekatan troubleshooting terstruktur, teknisi dapat mengurangi downtime, meningkatkan keandalan peralatan, dan memastikan sistem otomasi bekerja stabil.
⭐ Practical Field Insight
“70% masalah noise bukan karena sensor rusak — tapi karena konektor longgar.”
“Oksidasi seperti pipa air tersumbat — arus tetap lewat tapi tidak stabil.”
“Kalau ganti kabel langsung menyelesaikan masalah, biasanya itu urusan EMI atau kontak buruk.”
“More than 50% of signal failures in automated machinery are caused by connector issues — not sensors or controllers.”
— DAPPRA AUTOMATION Technical Engineering Team
