Saat memilih Area Sensor untuk sistem otomasi industri, salah satu spesifikasi yang paling sering membingungkan adalah jenis output NPN dan PNP. Keduanya memiliki fungsi yang sama, yaitu mengirimkan sinyal ke PLC atau sistem kontrol, tetapi cara kerja kelistrikan dan kompatibilitasnya berbeda.

Kesalahan memilih tipe output dapat menyebabkan sensor tidak dapat berkomunikasi dengan PLC, sehingga sistem tidak berfungsi sebagaimana mestinya. Oleh karena itu, memahami perbedaan NPN dan PNP sangat penting sebelum membeli atau memasang Area Sensor.

Artikel ini membahas pengertian Area Sensor, fungsi, cara kerja, perbedaan NPN dan PNP, serta tips memilih tipe output yang sesuai dengan kebutuhan aplikasi.

Apa Itu Area Sensor?

Area Sensor adalah sensor fotoelektrik yang menggunakan Emitter (pemancar) dan Receiver (penerima) untuk membentuk area deteksi menggunakan sinar inframerah. Ketika objek melewati area tersebut dan memutus sinar, sensor akan menghasilkan sinyal output yang dikirimkan ke PLC atau controller.

Output tersebut umumnya tersedia dalam dua tipe utama, yaitu NPN dan PNP.

Fungsi Area Sensor

Area Sensor memiliki berbagai fungsi penting, seperti:

Mendeteksi keberadaan objek.
Mengontrol aliran produk pada conveyor.
Menghitung jumlah produk.
Menentukan posisi benda kerja.
Mendukung quality inspection.
Melindungi operator melalui machine safety.
Memberikan sinyal ke PLC dan sistem kontrol.

Cara Kerja Area Sensor

Emitter memancarkan sinar inframerah ke Receiver.
Receiver menerima sinar saat area deteksi tidak terhalang.
Objek memutus sinar.
Sensor mendeteksi perubahan cahaya.
Sensor menghasilkan output NPN atau PNP.
PLC memproses sinyal sesuai logika program.

Apa Itu Output NPN?

Output NPN dikenal sebagai Sinking Output.

Saat sensor aktif, terminal output akan dihubungkan ke 0 Volt (Ground) sehingga arus mengalir dari beban menuju sensor.

Karakteristik NPN:

Menghubungkan output ke Ground.
Banyak digunakan pada mesin buatan Jepang dan Asia.
Membutuhkan PLC dengan input sinking.

Apa Itu Output PNP?

Output PNP dikenal sebagai Sourcing Output.

Saat sensor aktif, terminal output akan mengeluarkan tegangan positif (+24VDC) menuju PLC atau beban.

Karakteristik PNP:

Menghubungkan output ke tegangan positif.
Banyak digunakan pada mesin Eropa.
Membutuhkan PLC dengan input sourcing.

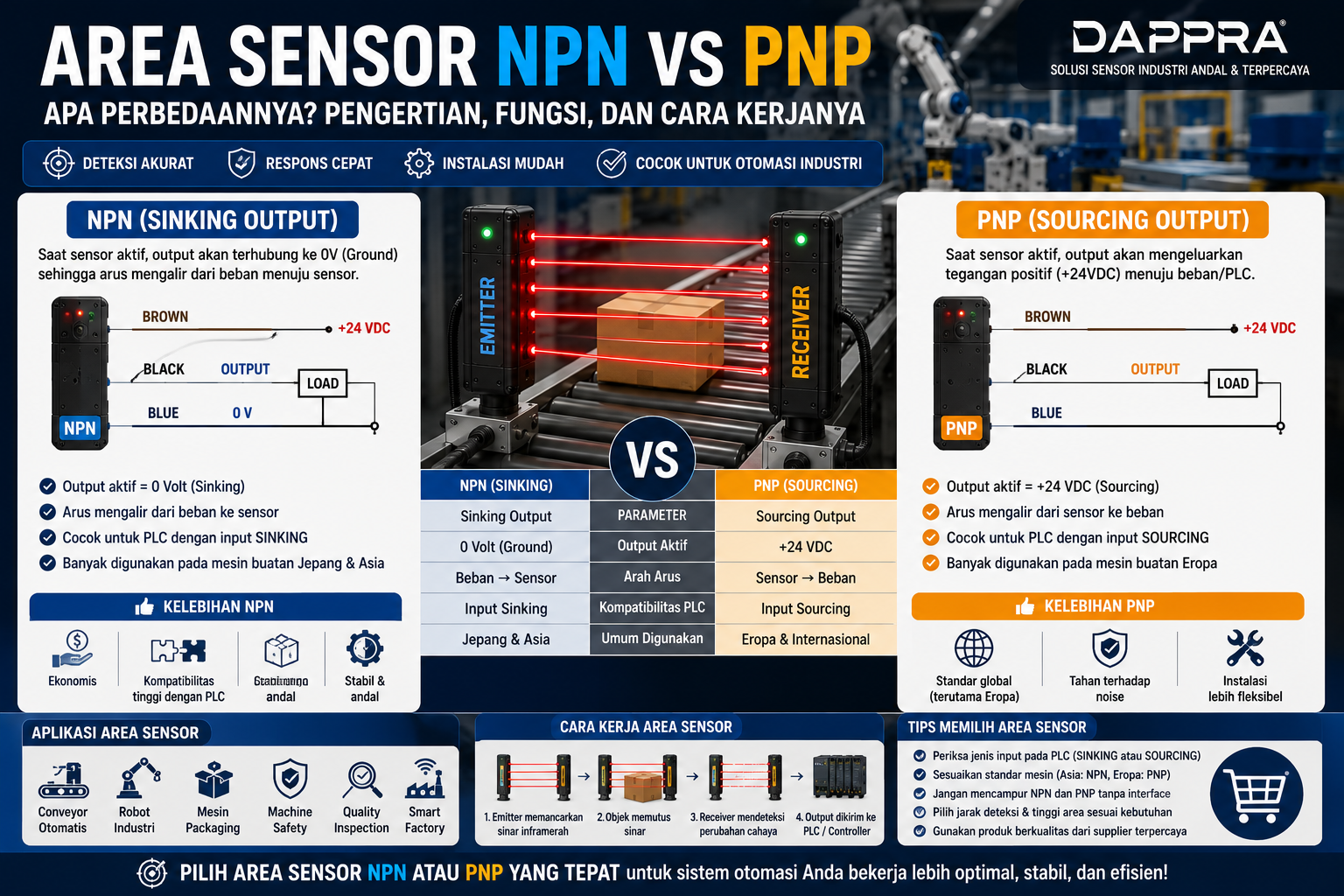

Perbedaan Area Sensor NPN dan PNP

Parameter	NPN	PNP
Jenis Output	Sinking	Sourcing
Output Aktif	0 Volt	+24VDC
Arus Mengalir	Beban → Sensor	Sensor → Beban
Kompatibilitas PLC	Input Sinking	Input Sourcing
Umum Digunakan	Jepang & Asia	Eropa

Kelebihan NPN

Banyak digunakan pada mesin Asia.
Mudah ditemukan pada PLC Jepang.
Harga relatif ekonomis.

Kelebihan PNP

Lebih umum digunakan secara internasional.
Banyak digunakan pada sistem otomasi modern.
Instalasi lebih mudah pada banyak PLC Eropa.

Bagaimana Memilih NPN atau PNP?

Beberapa hal yang perlu diperhatikan:

Periksa tipe input PLC.
Sesuaikan dengan standar mesin.
Gunakan tipe yang direkomendasikan produsen PLC.
Hindari mencampur NPN dan PNP tanpa interface tambahan.

Aplikasi Area Sensor NPN dan PNP

Kedua tipe banyak digunakan pada:

Conveyor otomatis.
Robot industri.
Mesin packaging.
Industri makanan dan minuman.
Gudang otomatis.
Machine safety.
Quality inspection.
Smart Factory.

Mengapa Memilih DAPPRA?

DAPPRA menyediakan berbagai pilihan Area Sensor dengan output NPN maupun PNP, sehingga mudah disesuaikan dengan berbagai jenis PLC dan sistem otomasi industri.

Keunggulan Area Sensor DAPPRA:

Akurasi tinggi.
Respons cepat.
Pilihan output NPN dan PNP.
Mudah diintegrasikan dengan PLC.
Instalasi sederhana.
Kualitas industri yang andal.
Dukungan teknis profesional.

Kesimpulan

Perbedaan utama Area Sensor NPN dan PNP terletak pada cara output mengalirkan arus listrik. NPN bekerja sebagai sinking output, sedangkan PNP sebagai sourcing output. Memahami perbedaan ini akan membantu Anda memilih sensor yang kompatibel dengan PLC sehingga sistem otomasi dapat bekerja secara optimal.

FAQ

Apa perbedaan utama NPN dan PNP?

NPN menghubungkan output ke Ground (0V), sedangkan PNP memberikan tegangan positif (+24VDC) ke input PLC.

Mana yang lebih baik, NPN atau PNP?

Keduanya sama baiknya. Pilihan bergantung pada jenis input PLC dan standar sistem otomasi yang digunakan.

Apakah NPN dapat digunakan pada PLC PNP?

Tidak secara langsung. Diperlukan interface atau converter jika tipe output dan input tidak kompatibel.

Mengapa harus memeriksa tipe output sebelum membeli?

Agar Area Sensor dapat berkomunikasi dengan PLC dan sistem kontrol tanpa masalah kompatibilitas.

Mengapa memilih Area Sensor DAPPRA?

DAPPRA menyediakan Area Sensor berkualitas industri dengan pilihan output NPN dan PNP, kompatibel dengan berbagai PLC, serta didukung layanan teknis profesional.
