Dalam dunia otomasi industri, sensor fotoelektrik menjadi salah satu komponen utama untuk mendeteksi keberadaan objek tanpa kontak fisik. Berdasarkan metode pendeteksiannya, sensor fotoelektrik umumnya dibagi menjadi tiga jenis, yaitu Through Beam, Retro Reflective, dan Diffuse.

Masing-masing jenis memiliki prinsip kerja, keunggulan, keterbatasan, serta aplikasi yang berbeda. Memahami perbedaan ketiganya akan membantu Anda memilih sensor yang paling sesuai untuk kebutuhan mesin, conveyor, robot industri, maupun sistem keselamatan (machine safety).

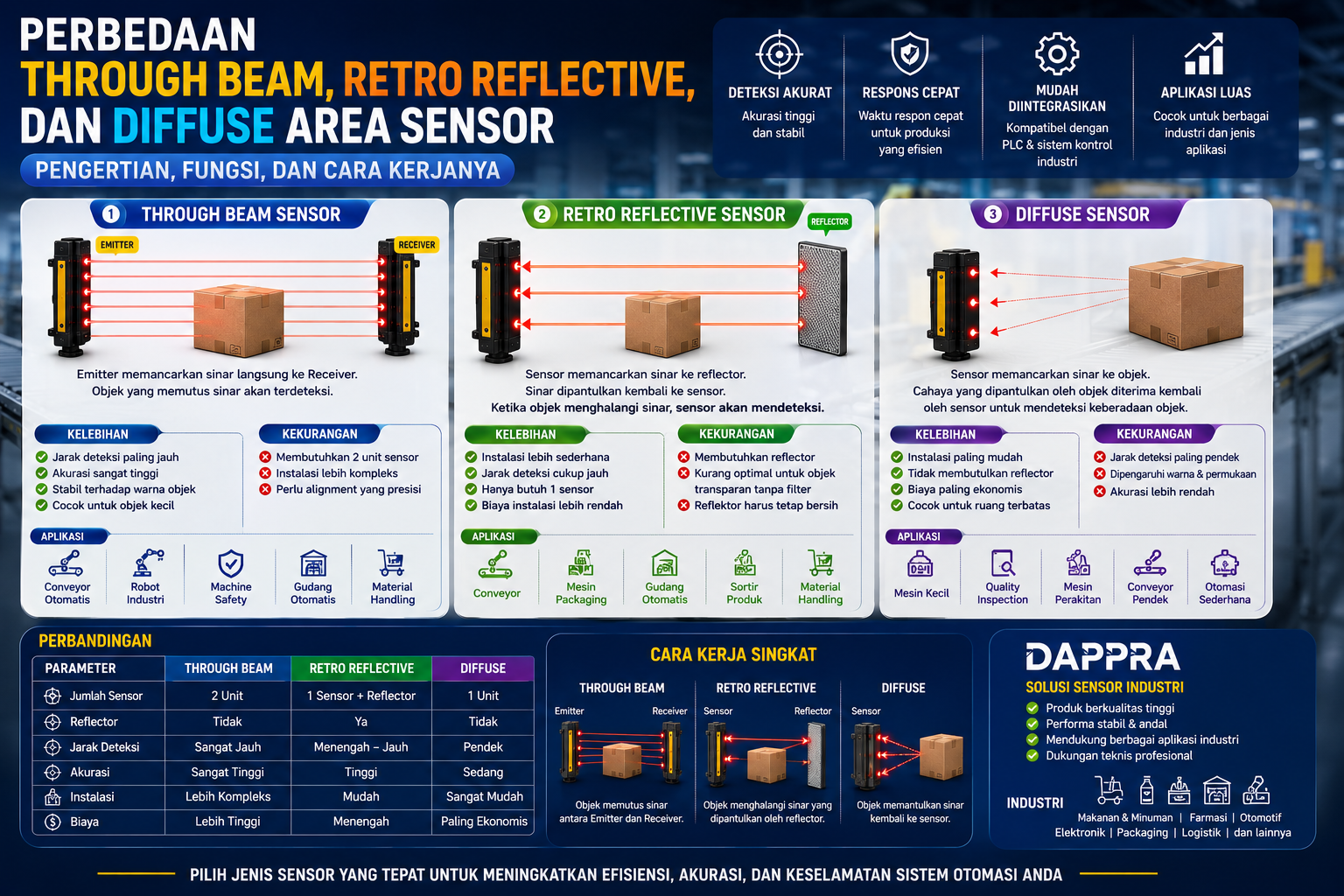

Artikel ini membahas secara lengkap pengertian, fungsi, cara kerja, kelebihan, kekurangan, serta perbandingan Through Beam, Retro Reflective, dan Diffuse Area Sensor.

Apa Itu Area Sensor?

Area Sensor merupakan sensor fotoelektrik yang menggunakan sinar inframerah atau cahaya tampak untuk mendeteksi keberadaan objek tanpa menyentuhnya. Pada sistem otomasi industri, Area Sensor banyak digunakan untuk mendeteksi produk, menghitung benda, melindungi operator, serta mengontrol proses produksi secara otomatis.

Teknologi Area Sensor memungkinkan deteksi yang cepat, akurat, dan stabil sehingga menjadi pilihan utama dalam berbagai aplikasi industri modern.

Fungsi Area Sensor

Area Sensor memiliki berbagai fungsi penting, di antaranya:

Mendeteksi objek tanpa kontak fisik.
Mengontrol sistem conveyor otomatis.
Menghitung jumlah produk.
Menentukan posisi objek.
Melindungi operator pada area berbahaya.
Mendukung quality inspection.
Mengontrol robot industri.
Meningkatkan efisiensi proses produksi.

Jenis-Jenis Sistem Deteksi Area Sensor

1. Through Beam Sensor

Cara Kerja

Through Beam menggunakan dua perangkat terpisah, yaitu Emitter (pemancar) dan Receiver (penerima). Emitter memancarkan sinar secara langsung menuju Receiver.

Ketika suatu objek memutus sinar tersebut, sensor langsung menghasilkan sinyal output ke PLC atau Safety Controller.

Kelebihan

Jarak deteksi paling jauh.
Akurasi sangat tinggi.
Stabil terhadap warna objek.
Cocok untuk objek kecil.
Performa terbaik pada lingkungan industri.

Kekurangan

Membutuhkan dua unit sensor.
Instalasi lebih kompleks.
Memerlukan alignment yang presisi.

Aplikasi

Conveyor otomatis.
Robot industri.
Machine safety.
Gudang otomatis.
Material handling.
Mesin packaging.

2. Retro Reflective Sensor

Cara Kerja

Retro Reflective hanya menggunakan satu unit sensor yang memancarkan cahaya menuju reflector.

Saat tidak ada objek, cahaya dipantulkan kembali ke sensor oleh reflector.

Ketika objek menghalangi cahaya, pantulan terputus sehingga sensor menghasilkan sinyal output.

Kelebihan

Instalasi lebih sederhana dibanding Through Beam.
Jarak deteksi cukup jauh.
Hanya membutuhkan satu sensor.
Biaya instalasi lebih rendah.

Kekurangan

Membutuhkan reflector.
Kurang optimal untuk objek transparan jika tidak menggunakan filter polarisasi.
Reflektor harus tetap bersih.

Aplikasi

Conveyor.
Mesin packaging.
Gudang otomatis.
Sistem sortir produk.
Material handling.

3. Diffuse Sensor

Cara Kerja

Diffuse Sensor menggunakan satu unit sensor tanpa reflector.

Sensor memancarkan cahaya ke objek, kemudian cahaya dipantulkan kembali oleh permukaan objek ke Receiver yang berada dalam unit sensor yang sama.

Kelebihan

Instalasi paling mudah.
Tidak membutuhkan reflector.
Biaya paling ekonomis.
Cocok untuk ruang terbatas.

Kekurangan

Jarak deteksi paling pendek.
Dipengaruhi warna dan permukaan objek.
Akurasi lebih rendah dibanding Through Beam.

Aplikasi

Mesin kecil.
Conveyor pendek.
Quality inspection.
Mesin perakitan.
Otomasi sederhana.

Tabel Perbandingan

Parameter	Through Beam	Retro Reflective	Diffuse
Jumlah Sensor	2 Unit	1 Sensor + Reflector	1 Unit
Reflector	Tidak	Ya	Tidak
Jarak Deteksi	Sangat Jauh	Menengah hingga Jauh	Pendek
Akurasi	Sangat Tinggi	Tinggi	Sedang
Instalasi	Lebih Kompleks	Mudah	Sangat Mudah
Deteksi Objek Kecil	Sangat Baik	Baik	Cukup
Objek Transparan	Sangat Baik	Baik (dengan filter)	Kurang Optimal
Biaya	Lebih Tinggi	Menengah	Paling Ekonomis

Bagaimana Memilih Jenis Sensor yang Tepat?

Pemilihan jenis sensor bergantung pada kebutuhan aplikasi. Pertimbangkan beberapa faktor berikut:

Jarak deteksi yang dibutuhkan.
Ukuran objek yang akan dideteksi.
Jenis material (logam, plastik, kaca, transparan).
Kecepatan conveyor.
Kondisi lingkungan (debu, uap, cahaya).
Ruang pemasangan.
Anggaran proyek.
Integrasi dengan PLC atau Safety Controller.

Aplikasi di Industri

Ketiga jenis sensor ini banyak digunakan pada:

Industri makanan dan minuman.
Industri farmasi.
Industri elektronik.
Industri otomotif.
Gudang otomatis.
Sistem conveyor.
Robot industri.
Mesin packaging.
Material handling.
Machine safety.

Mengapa Memilih DAPPRA?

DAPPRA menyediakan berbagai pilihan sensor fotoelektrik industri, termasuk Through Beam, Retro Reflective, dan Diffuse Sensor yang dirancang untuk memberikan performa deteksi cepat, stabil, dan akurat.

Keunggulan solusi sensor dari DAPPRA meliputi:

Produk berkualitas industri.
Akurasi tinggi.
Kompatibel dengan PLC, HMI, inverter, dan Safety Controller.
Instalasi mudah.
Dukungan teknis profesional.
Cocok untuk berbagai aplikasi otomasi industri.

Dengan memilih jenis sensor yang sesuai, perusahaan dapat meningkatkan efisiensi produksi, mengurangi downtime, dan menjaga keselamatan operator.

Kesimpulan

Through Beam, Retro Reflective, dan Diffuse merupakan tiga metode deteksi utama pada sensor fotoelektrik yang masing-masing memiliki karakteristik berbeda. Through Beam menawarkan akurasi dan jarak deteksi terbaik, Retro Reflective memberikan keseimbangan antara performa dan kemudahan instalasi, sedangkan Diffuse menjadi pilihan ekonomis untuk aplikasi sederhana.

Memahami perbedaan ketiga jenis sensor ini akan membantu Anda menentukan solusi yang paling tepat sesuai kebutuhan aplikasi industri. DAPPRA menyediakan berbagai pilihan sensor industri berkualitas yang siap mendukung sistem otomasi modern dengan performa tinggi dan keandalan jangka panjang.

FAQ

Apa perbedaan utama Through Beam dan Retro Reflective?

Through Beam menggunakan dua unit terpisah (Emitter dan Receiver), sedangkan Retro Reflective menggunakan satu sensor dan satu reflector.

Sensor mana yang memiliki jarak deteksi paling jauh?

Through Beam memiliki jarak deteksi paling jauh dan tingkat akurasi tertinggi.

Apakah Diffuse Sensor membutuhkan reflector?

Tidak. Diffuse Sensor mendeteksi objek berdasarkan cahaya yang dipantulkan langsung oleh permukaan objek.

Sensor mana yang paling cocok untuk benda transparan?

Through Beam umumnya memberikan hasil terbaik. Retro Reflective juga dapat digunakan jika dilengkapi filter polarisasi khusus untuk objek transparan.

Apakah ketiga sensor dapat dihubungkan ke PLC?

Ya. Through Beam, Retro Reflective, dan Diffuse Sensor tersedia dengan output seperti NPN, PNP, relay, atau safety output sehingga dapat diintegrasikan dengan berbagai PLC industri.
