Di kantor, kita hampir tidak pernah memikirkan konektor RJ45. Colok, klik, berkedip, internet jalan. Di lantai pabrik, ceritanya berbeda: mesin berhenti, HMI tidak bisa konek PLC, SCADA putus-putus, dan tiba-tiba semua orang menoleh ke “satu kabel LAN kecil” di dalam panel kontrol.
Sering kali akar masalahnya sederhana:
konektor RJ45 yang digunakan masih kelas “kantor”, bukan kelas “industri”.
Artikel ini membantu Anda memahami:
- Apa perbedaan mendasar antara RJ45 standar dan RJ45 industri
- Kenapa kabel dan konektor kantor cepat rusak di lingkungan pabrik
- Kapan Anda wajib menggunakan RJ45 industri atau konektor industrial ethernet lain
- Bagaimana memilih konektor dan kabel Ethernet yang benar untuk factory automation solutions
1. Apa Itu RJ45 Standar?
RJ45 standar adalah konektor yang kita kenal dari dunia IT/kantor:
- Dipakai di kantor, rumah, ruang server ber-AC
- Housing plastik, klip pengunci tipis dan mudah patah
- Hampir tidak ada perlindungan terhadap debu, air, oli, atau getaran
- Biasanya dipasangkan dengan kabel PVC biasa (CAT5e/CAT6 kelas kantor)
Di lingkungan bersih dan statis, RJ45 standar bekerja sangat baik.
Masalah muncul ketika konektor ini dibawa ke:
- Dalam panel kontrol mesin
- Area dekat motor servo dan inverter
- Mesin CNC yang penuh coolant
- Robotik dengan getaran dan pergerakan konstan
RJ45 standar tidak pernah didesain untuk dunia seperti itu.

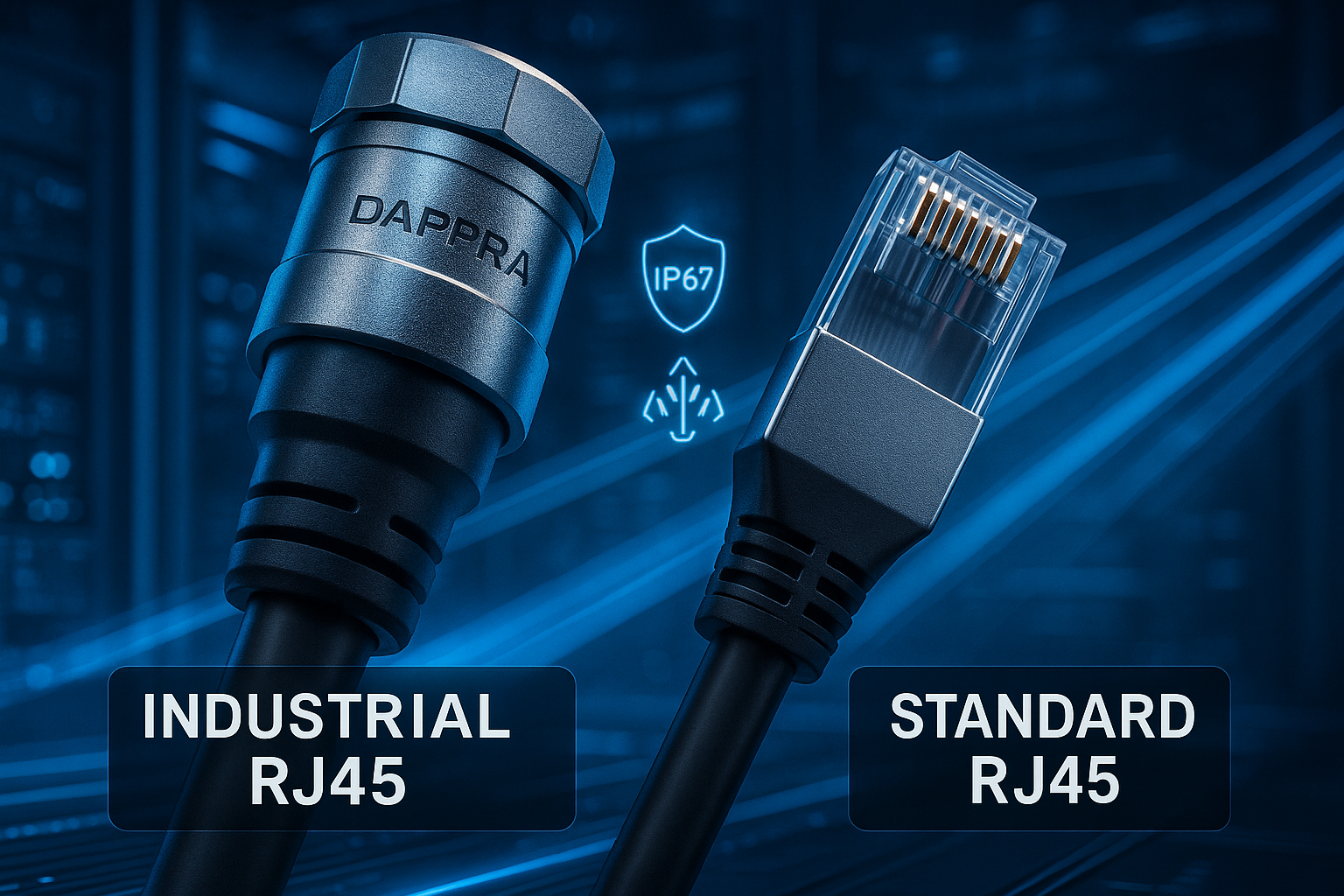

2. Apa Itu RJ45 Industri?
RJ45 industri adalah versi “lapangan pabrik” dari konektor RJ45:
- Housing metal atau plastik reinforced
- Banyak yang memiliki IP65/IP67: tahan debu & percikan/semprotan air
- Locking mechanism lebih kokoh: screw-lock, push-pull, atau latch diperkuat
- 360° shielding untuk menangani gangguan EMI di lingkungan industrial ethernet
- Sering dikombinasikan dengan kabel industrial CAT5e/CAT6 berjaket PUR
Dengan kata lain:
RJ45 industri adalah konektor ethernet yang dirancang khusus untuk lantai pabrik, CNC, robot, dan panel kontrol mesin.
3. Perbandingan Inti: RJ45 Industri vs RJ45 Biasa
3.1 Ketahanan Mekanis
- RJ45 standar
- Klip plastik mudah patah saat sering dicabut-pasang
- Getaran mesin bisa membuat konektor sedikit bergeser → kontak longgar
- Tidak ada strain relief yang kuat, kabel mudah ketarik keluar
- RJ45 industri
- Locking system kokoh (screw, bayonet, reinforced latch)
- Dirancang untuk tahan getaran dan tarikan kabel
- Memiliki strain relief yang menahan gaya mekanis
3.2 Ketahanan Lingkungan
- RJ45 standar:
- Tidak kedap air
- Mudah kemasukan debu, oil mist, atau coolant
- Plastik bisa retak atau menguning bila terkena oli/UV
- RJ45 industri:
- Opsi IP65/IP67 untuk lingkungan basah dan berdebu
- Material housing lebih kuat terhadap oli dan bahan kimia ringan
- Cocok untuk panel yang terpasang di mesin atau dekat area produksi
3.3 Kinerja Listrik & EMI
- RJ45 standar:
- Bisa shielded, tapi termination shielding sering seadanya
- Tidak ada 360° shield termination ke housing logam
- Di dekat servo drive & VFD, noise bisa mengganggu komunikasi
- RJ45 industri:
- Biasanya fully shielded dengan kontak ground yang baik
- 360° shield termination → meminimalkan EMI
- Cocok untuk protocol seperti EtherCAT, Profinet, dan industrial ethernet lain
4. Mengapa RJ45 Standar Cepat Gagal di Lantai Pabrik?
4.1 Getaran
Bayangkan panel kontrol di samping mesin stamping atau mesin CNC heavy-cutting:
- Getaran terus-menerus membuat klip plastik RJ45 standar mengalami kelelahan
- Lama-lama konektor jadi longgar, sedikit tersentuh saja sudah “drop line”
- HMI tiba-tiba “Lost communication with PLC”
4.2 Oli, Coolant, dan Kotoran
- Coolant dan oil mist bisa menempel di konektor RJ45 standar
- Debu bercampur cairan membentuk lapisan lengket di pin
- Lambat laun, kontak mulai tidak stabil → packet loss, retry, lag
4.3 EMI dari Servo dan Inverter
- Servo drive dan inverter adalah “generator EMI” di panel
- Kabel jaringan kelas kantor tanpa shielding yang benar → ibarat antena
- EtherCAT atau Profinet menjadi tidak stabil, kadang jalan, kadang time-out
4.4 Kabel Tidak Cocok untuk Drag-Chain
- Kabel LAN PVC kantor bukan untuk drag-chain
- Pada axis bergerak, jaket pecah, konduktor patah, dan RJ45 di ujungnya ikut stres mekanis
- Hasilnya: kabel kelihatan normal dari luar, tapi di dalam sudah putus sebagian
5. Kapan Anda Wajib Memakai RJ45 Industri?
Beberapa skenario tipikal:
- Panel kontrol di mesin CNC
Terdapat coolant, getaran, dan EMI dari servo drive. - Robot industri / AGV
Konektor ethernet ikut bergerak, terkena getaran dan tarikan kabel. - Lini packaging berkecepatan tinggi
Panel dipasang dekat mesin yang terus bergerak & bergetar. - Pabrik makanan atau minuman
Sering dicuci (wash-down), butuh konektor IP65/IP67. - Instalasi outdoor
Terpapar hujan, debu, dan perubahan suhu drastis.
Jika salah satu kondisi di atas ada, RJ45 kantor bukan opsi aman lagi.
6. Alternatif Konektor Ethernet Industri Selain RJ45
Dalam industrial ethernet, bukan hanya RJ45 yang digunakan:
- M12 D-coded (10/100 Mbps)
- Banyak dipakai untuk sensor, I/O, HMI kecil
- Sangat tahan getaran
- M12 X-coded (1 Gbps)
- Dirancang untuk gigabit ethernet di lingkungan industri
- Cocok untuk kamera industri, high-speed data, motion control
- Konektor industrial lain (GG45, TERA, dsb.)
- Biasanya muncul pada sistem berbandwidth sangat tinggi
- Jarang digunakan di otomasi umum, tapi relevan di beberapa niche
Bagi banyak pabrik, kombinasi RJ45 industri dan M12 sudah cukup untuk mencakup 80–90% kebutuhan jaringan mesin.
7. Mode Kegagalan yang Sering Terjadi
Beberapa gejala yang sering ditemui di lapangan:
- Klip RJ45 standar patah → konektor mudah terlepas
- Shield tidak tersambung dengan baik → EMI masuk
- Kabel ketarik di drag-chain hingga ujung RJ45 retak
- Oksidasi di pin karena kelembapan dan coolant
- Konektor masih terlihat “utuh”, tapi kontaknya intermittent
Sering kali, tim IT menyalahkan “jaringan” atau “switch”, padahal penyebabnya cuma satu: konektor RJ45 yang tidak sesuai lingkungan.
8. Kerangka Pemilihan RJ45 untuk Lingkungan Industri
Agar pemilihan konektor industrial ethernet lebih sistematis, gunakan alur pikir berikut.
8.1 Langkah 1 — Identifikasi Kondisi Lingkungan
- Ada coolant? Oli? Uap kimia?
- Ada risiko semprotan air (wash-down)?
- Tingkat getaran: rendah, sedang, tinggi?
- Dekat servo, inverter, atau motor besar?
8.2 Langkah 2 — Pilih Tipe Konektor
- Lingkungan kering & getaran rendah → RJ45 standar masih mungkin, tapi tetap dianalisis
- Lingkungan lembap / ber-coolant → RJ45 IP65/IP67 industri
- Getaran sangat tinggi → pertimbangkan M12 D/X-coded
- Panel drive cabinet dengan banyak EMI → shielded industrial RJ45
8.3 Langkah 3 — Pilih Kabel Ethernet yang Tepat
- Minimal CAT5e/CAT6 industrial grade untuk aplikasi pabrik
- Jaket PUR untuk area beroli / ber-coolant
- Drag-chain compatible untuk axis bergerak
- Shielded twisted pair untuk area dengan EMI berat
8.4 Langkah 4 — Pastikan Shielding & Grounding Tepat
- Gunakan 360° shield termination pada konektor industri
- Hindari ground “pigtail” panjang
- Pastikan panel ground dan shielding memiliki jalur yang jelas
9. Contoh & Checklist Praktis
9.1 Contoh Sederhana
- Jika koneksi HMI ke PLC sering putus saat mesin bergetar
→ Periksa apakah konektor RJ45 masih kelas kantor
→ Ganti dengan panel-mount RJ45 industri + patch cord industrial grade. - Jika EtherCAT error saat spindle running
→ Periksa routing kabel & jenis kabel
→ Pertimbangkan kabel shielded industrial ethernet dengan konektor RJ45 industri.
9.2 Checklist Mekanis
- Ada getaran signifikan di panel atau mesin?
- Konektor punya locking mechanism yang kuat?
- Kabel tertarik atau terjepit di sekitar konektor?
9.3 Checklist Listrik & Lingkungan
- Menggunakan kabel shielded di dekat servo/inverter?
- Lingkungan berdebu, beroli, atau ber-coolant?
- Apakah rating IP konektor mencukupi (IP20 vs IP65/IP67)?
10. Tips Hands-On dari Engineer Lapangan
Beberapa cara cepat yang sering dipakai engineer berpengalaman:
- “RJ45 kantor = untuk ruangan ber-AC. RJ45 industri = untuk dunia nyata di pabrik.”
- Kalau klip RJ45 terasa lembek dan tidak lagi “klik” kuat saat dicolok, anggap saja konektor sudah dalam masa pensiun.
- Jika menggunakan non-shielded LAN cable di panel drive cabinet penuh servo inverter, ibarat memasang antena penangkap noise sendiri.
- Saat melakukan upgrade mesin lama, cek dulu: berapa banyak koneksi RJ45 yang masih kelas kantor di dalam panel?
Kuncinya: bukan hanya protokol yang penting, tapi juga konektor dan kabel yang membawanya.
Lebih dari 60% kegagalan Ethernet industri terjadi karena penggunaan konektor RJ45 kelas kantor di lingkungan yang sebenarnya tidak pernah dirancang untuk mereka.
— DAPPRA AUTOMATION Technical Engineering Team
