Area Sensor merupakan salah satu komponen penting dalam sistem otomasi industri yang berfungsi mendeteksi keberadaan objek atau operator tanpa kontak fisik. Sensor ini banyak digunakan pada conveyor otomatis, robot industri, mesin packaging, sistem keselamatan mesin, hingga lini produksi berkecepatan tinggi.

Meskipun memiliki tingkat keandalan yang tinggi, Area Sensor tetap dapat mengalami gangguan akibat pemasangan yang kurang tepat, kondisi lingkungan, kerusakan komponen, maupun masalah pada sistem kontrol. Gangguan tersebut dapat menyebabkan mesin berhenti, deteksi menjadi tidak akurat, bahkan menurunkan produktivitas.

Artikel ini membahas penyebab Area Sensor tidak berfungsi, cara mengatasinya, serta langkah pencegahan agar sensor tetap bekerja secara optimal.

Apa Itu Area Sensor?

Area Sensor adalah sensor optik yang terdiri dari dua unit utama, yaitu Emitter (pemancar) dan Receiver (penerima). Emitter memancarkan sejumlah sinar inframerah menuju Receiver sehingga membentuk area deteksi.

Ketika suatu objek atau operator memutus salah satu sinar tersebut, Area Sensor akan mengirimkan sinyal ke PLC, Safety Controller, atau perangkat kontrol lainnya untuk menjalankan fungsi tertentu, seperti menghentikan mesin, menghitung produk, atau mengaktifkan alarm.

Fungsi Area Sensor

Area Sensor memiliki berbagai fungsi penting dalam otomasi industri, antara lain:

Mendeteksi objek tanpa kontak fisik.
Melindungi operator pada area berbahaya.
Mengontrol sistem conveyor otomatis.
Menghitung jumlah produk.
Membantu proses quality inspection.
Mengontrol robot industri.
Mendukung sistem machine safety.

Cara Kerja Area Sensor

Area Sensor bekerja berdasarkan prinsip pemutusan sinar inframerah.

Emitter memancarkan sinar inframerah ke Receiver.
Receiver menerima seluruh sinar selama area tidak terhalang.
Ketika objek memutus salah satu sinar, Receiver mendeteksi perubahan tersebut.
Sensor menghasilkan sinyal output.
PLC menjalankan logika kontrol sesuai program.

Apabila salah satu tahapan tersebut mengalami gangguan, Area Sensor dapat bekerja tidak normal.

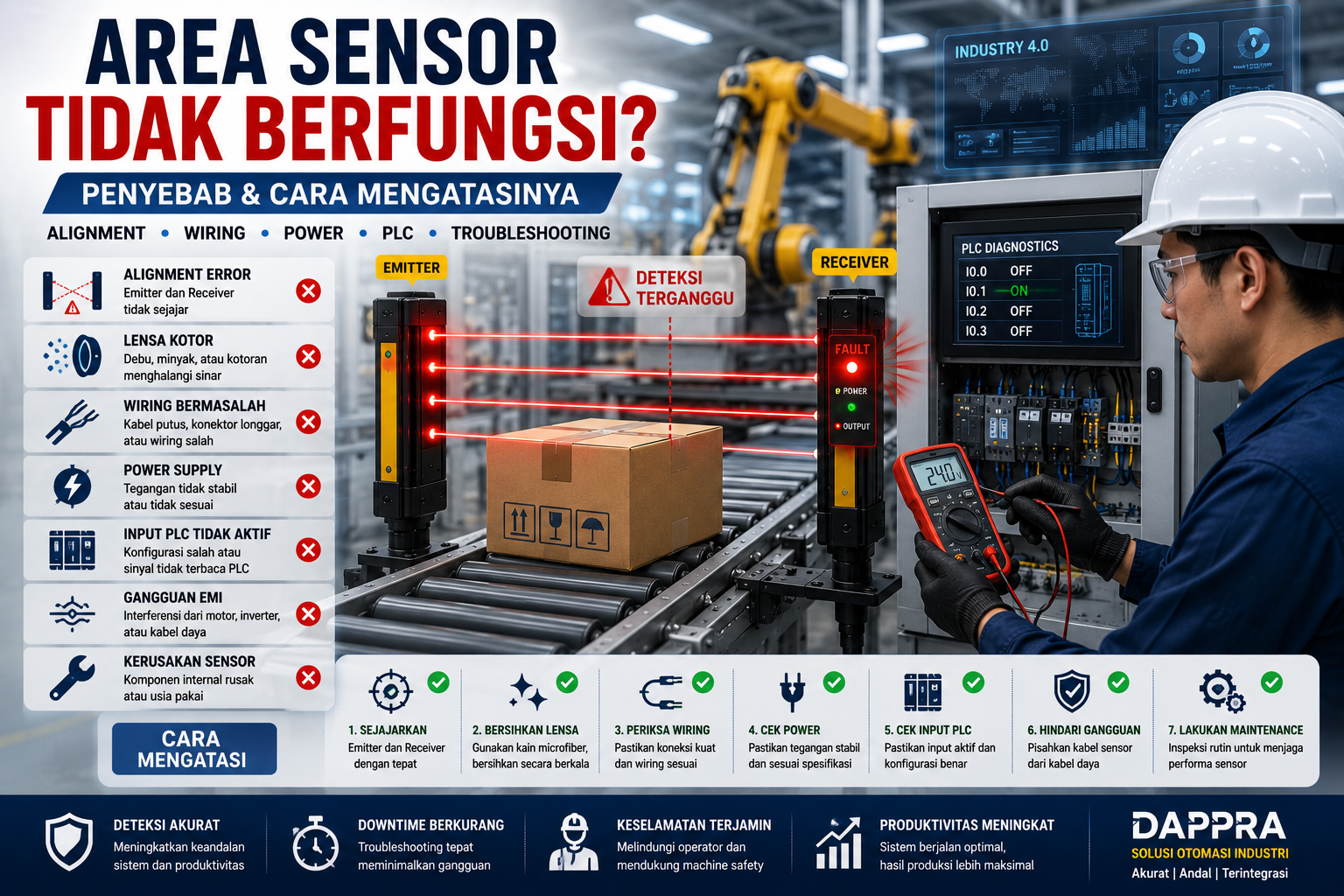

Penyebab Area Sensor Tidak Berfungsi

1. Alignment Emitter dan Receiver Tidak Sejajar

Penyebab yang paling sering terjadi adalah posisi Emitter dan Receiver yang tidak sejajar.

Getaran mesin, benturan, atau pemasangan yang kurang tepat dapat menyebabkan sinar inframerah tidak diterima secara optimal.

Solusi:

Periksa posisi kedua unit.
Lakukan penyelarasan ulang (realignment).
Kencangkan bracket pemasangan.

2. Lensa Sensor Kotor

Debu, minyak, uap, atau kotoran yang menempel pada lensa dapat mengurangi intensitas sinar inframerah.

Akibatnya, sensor gagal mendeteksi objek secara akurat.

Solusi:

Bersihkan lensa menggunakan kain microfiber.
Hindari penggunaan cairan yang dapat merusak permukaan lensa.
Lakukan pembersihan secara berkala.

3. Kabel atau Wiring Bermasalah

Kabel yang putus, konektor longgar, atau wiring yang salah dapat menyebabkan sensor tidak mengirimkan sinyal ke PLC.

Solusi:

Periksa seluruh koneksi kabel.
Pastikan wiring sesuai diagram instalasi.
Ganti kabel yang rusak.

4. Gangguan Catu Daya (Power Supply)

Tegangan yang tidak stabil dapat menyebabkan Area Sensor tidak bekerja dengan normal.

Solusi:

Periksa tegangan input menggunakan multimeter.
Pastikan power supply sesuai spesifikasi sensor.
Gunakan power supply industri yang stabil.

5. Gangguan Cahaya Eksternal

Paparan sinar matahari langsung atau lampu industri dengan intensitas tinggi dapat mengganggu pembacaan sensor.

Solusi:

Pasang pelindung sensor.
Hindari pemasangan menghadap sumber cahaya langsung.
Gunakan sensor dengan fitur anti-interference jika diperlukan.

6. Gangguan Elektromagnetik (EMI)

Motor listrik, inverter, atau kabel daya dapat menghasilkan gangguan elektromagnetik yang memengaruhi sinyal sensor.

Solusi:

Pisahkan kabel sensor dari kabel daya.
Gunakan kabel shielded.
Pastikan grounding dilakukan dengan benar.

7. Objek Terlalu Kecil

Resolusi Area Sensor mungkin tidak cukup untuk mendeteksi objek yang sangat kecil.

Solusi:

Gunakan Area Sensor dengan resolusi yang lebih tinggi.
Sesuaikan spesifikasi sensor dengan ukuran objek.

8. Jarak Pemasangan Terlalu Jauh

Jika jarak antara Emitter dan Receiver melebihi spesifikasi, sinyal akan melemah.

Solusi:

Sesuaikan jarak pemasangan dengan rekomendasi pabrikan.
Gunakan model Area Sensor dengan jangkauan yang lebih panjang bila diperlukan.

9. Kerusakan Internal Sensor

Komponen elektronik di dalam sensor dapat mengalami kerusakan akibat usia, benturan, atau lonjakan tegangan.

Solusi:

Lakukan pengujian menggunakan unit pengganti.
Ganti sensor apabila kerusakan telah dipastikan.

10. Konfigurasi PLC Tidak Sesuai

Terkadang sensor bekerja normal, tetapi PLC tidak memproses sinyal dengan benar karena kesalahan konfigurasi.

Solusi:

Periksa program PLC.
Pastikan jenis output sensor (NPN, PNP, Relay) sesuai dengan input PLC.
Lakukan pengujian I/O.

Langkah Troubleshooting Area Sensor

Saat Area Sensor mengalami gangguan, lakukan pemeriksaan berikut:

Periksa indikator LED pada sensor.
Pastikan catu daya normal.
Bersihkan lensa sensor.
Periksa alignment Emitter dan Receiver.
Cek kabel dan konektor.
Uji output sensor menggunakan multimeter.
Periksa input PLC.
Jalankan pengujian menggunakan objek sebenarnya.
Evaluasi kondisi lingkungan.
Ganti sensor jika seluruh langkah di atas tidak menyelesaikan masalah.

Cara Mencegah Area Sensor Mengalami Gangguan

Beberapa langkah pencegahan yang dapat dilakukan antara lain:

Lakukan inspeksi rutin.
Bersihkan lensa secara berkala.
Gunakan bracket yang kokoh.
Hindari pemasangan dekat sumber gangguan elektromagnetik.
Gunakan power supply yang stabil.
Lakukan pengecekan wiring secara berkala.
Pastikan konfigurasi PLC telah sesuai.
Pilih Area Sensor sesuai kebutuhan aplikasi.

Mengapa Memilih DAPPRA?

DAPPRA menyediakan berbagai solusi Area Sensor berkualitas industri yang dirancang untuk memberikan performa deteksi yang stabil dan andal.

Keunggulan Area Sensor dari DAPPRA meliputi:

Kualitas industri yang tinggi.
Respons cepat dan akurat.
Kompatibel dengan PLC, HMI, inverter, dan Safety Controller.
Instalasi mudah.
Dukungan teknis profesional.
Cocok untuk conveyor, robot industri, packaging, machine safety, dan smart factory.

Dengan penggunaan Area Sensor yang tepat serta perawatan berkala, perusahaan dapat meminimalkan downtime dan menjaga produktivitas tetap optimal.

Kesimpulan

Gangguan pada Area Sensor dapat disebabkan oleh berbagai faktor, mulai dari alignment yang tidak tepat, lensa yang kotor, wiring bermasalah, gangguan catu daya, hingga konfigurasi PLC yang kurang sesuai. Dengan melakukan troubleshooting secara sistematis dan menerapkan perawatan rutin, sebagian besar masalah dapat diatasi tanpa harus mengganti sensor.

Pemilihan Area Sensor berkualitas dan pemasangan yang benar juga berperan penting dalam menjaga keandalan sistem otomasi. DAPPRA menyediakan berbagai pilihan Area Sensor yang dirancang untuk memberikan performa optimal pada berbagai aplikasi industri.

FAQ

Mengapa Area Sensor tidak mendeteksi objek?

Penyebabnya dapat berupa alignment yang tidak tepat, lensa kotor, objek terlalu kecil, atau gangguan pada wiring dan catu daya.

Bagaimana cara mengetahui Area Sensor masih berfungsi?

Periksa indikator LED, ukur tegangan input dan output, serta lakukan pengujian menggunakan objek yang akan dideteksi.

Apakah debu dapat memengaruhi Area Sensor?

Ya. Debu dan kotoran pada lensa dapat mengurangi kemampuan sensor dalam menerima sinar inframerah sehingga deteksi menjadi tidak akurat.

Mengapa PLC tidak menerima sinyal dari Area Sensor?

Kemungkinan disebabkan oleh wiring yang salah, jenis output sensor yang tidak sesuai, atau konfigurasi program PLC yang belum benar.

Kapan Area Sensor perlu diganti?

Sensor perlu diganti jika telah mengalami kerusakan internal, tidak memberikan output meskipun catu daya normal, atau tidak dapat diperbaiki melalui proses troubleshooting.
