Motor stepper torsi besar seperti 110BYG350D 20Nm yang dipadukan dengan driver digital 3ND2283 merupakan salah satu solusi paling stabil dan bertenaga untuk mesin industri modern — mulai dari CNC, mesin potong, mesin kemasan, hingga peralatan otomatisasi skala besar.

Pada artikel ini, kita akan membahas:
- Spesifikasi lengkap motor & driver
- Keunggulan teknologi DSP 32-bit
- Diagram pemasangan
- Tabel setting microstep & arus
- Aplikasi industri
- Link produk resmi

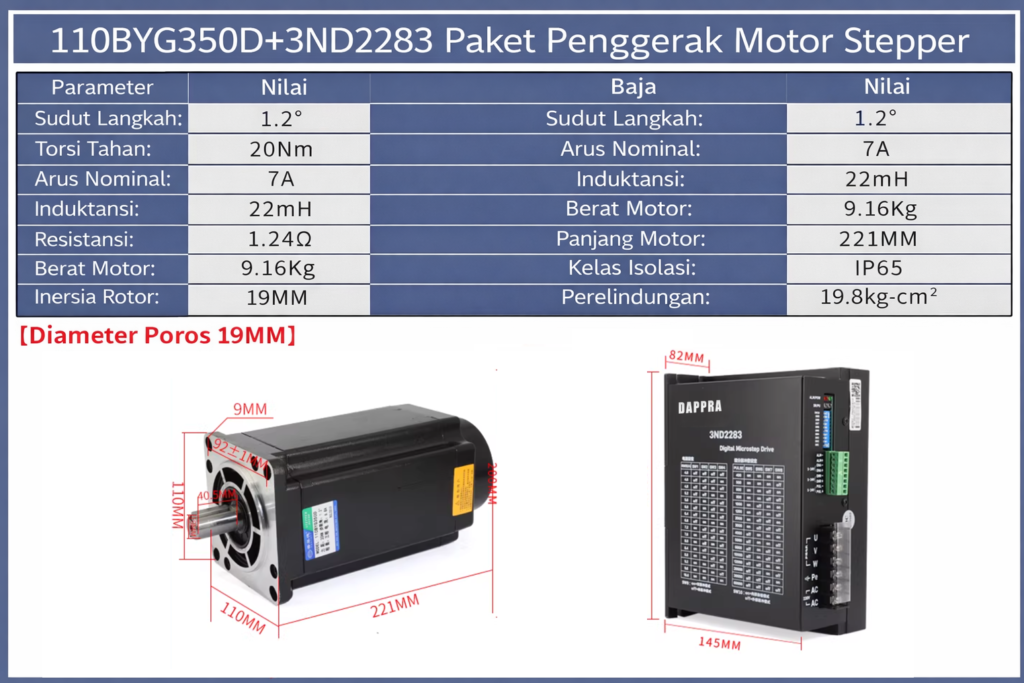

1. Spesifikasi Motor 110BYG350D – 20Nm

Motor stepper 3-phase ini didesain untuk aplikasi dengan beban berat, berikut spesifikasinya:
| Parameter | Nilai |
|---|---|
| Sudut langkah | 1.2° |
| Torsi tahan | 20 Nm |
| Arus nominal | 7A |
| Induktansi | 22 mH |
| Resistansi | 1.24Ω |
| Berat motor | 9.16 kg |
| Panjang motor | 221 mm |
| Kelas isolasi | B |
| Perlindungan | IP65 |
| Inersia rotor | 19.8 kg·cm² |
| Diameter poros | 19 mm |
Motor ini sangat cocok untuk proses akselerasi beban besar dan presisi tinggi.
2. Driver Digital 3ND2283 – 10A DSP

Driver ini menggunakan 32-bit DSP, memberikan performa sangat halus pada kecepatan rendah maupun tinggi.
Fitur Utama 3ND2283
- Teknologi 32-bit DSP generasi baru
- Getaran rendah, panas rendah, noise rendah
- Auto-tuning parameter motor
- Microstep hingga 30000 steps/rev
- Kompatibel sinyal 5–24V, tanpa resistor tambahan
- Proteksi: over-voltage, under-voltage, short-circuit
- Arus otomatis turun setengah saat idle
- Input isolasi optocoupler
- Suplai AC110–220V
3. Setting Microstep & Arus Driver
Tabel Microstep (SW1 – SW4)
| Pulse/Rev | SW1 | SW2 | SW3 | SW4 |
|---|---|---|---|---|
| 400 | off | off | off | off |
| 800 | on | off | off | off |
| 1600 | off | on | off | off |
| 3200 | off | off | on | off |
| 5000 | on | on | off | on |
| 10000 | off | on | on | on |
| 30000 | on | on | on | on |
Tabel Arus (SW5 – SW7)
| Peak | RMS | SW5 | SW6 | SW7 |
|---|---|---|---|---|
| 7.7A | 6.0A | off | off | on |
| 9.0A | 7.0A | off | on | on |
| 10.0A | 7.5A | on | on | on |
Catatan: Motor 20Nm 110BYG350D cocok dengan arus puncak 10A.
4. Diagram Pemasangan
4.1. PLC ke Driver

PLC Mitsubishi terhubung langsung ke terminal sinyal driver 3ND2283.
Koneksi Kabel:
- Output PLC → PUL+ / DIR+ / ENA+ pada driver
- Ground PLC → PUL- / DIR- / ENA- pada driver
- Kabel warna mengikuti diagram asli:
- Hijau → PUL+
- Biru → DIR+
- Ungu → ENA+
- Hitam → semua terminal “–” driver
Inti gambar:PLC memberikan sinyal kontrol (pulse, arah, enable) langsung ke terminal sinyal driver.

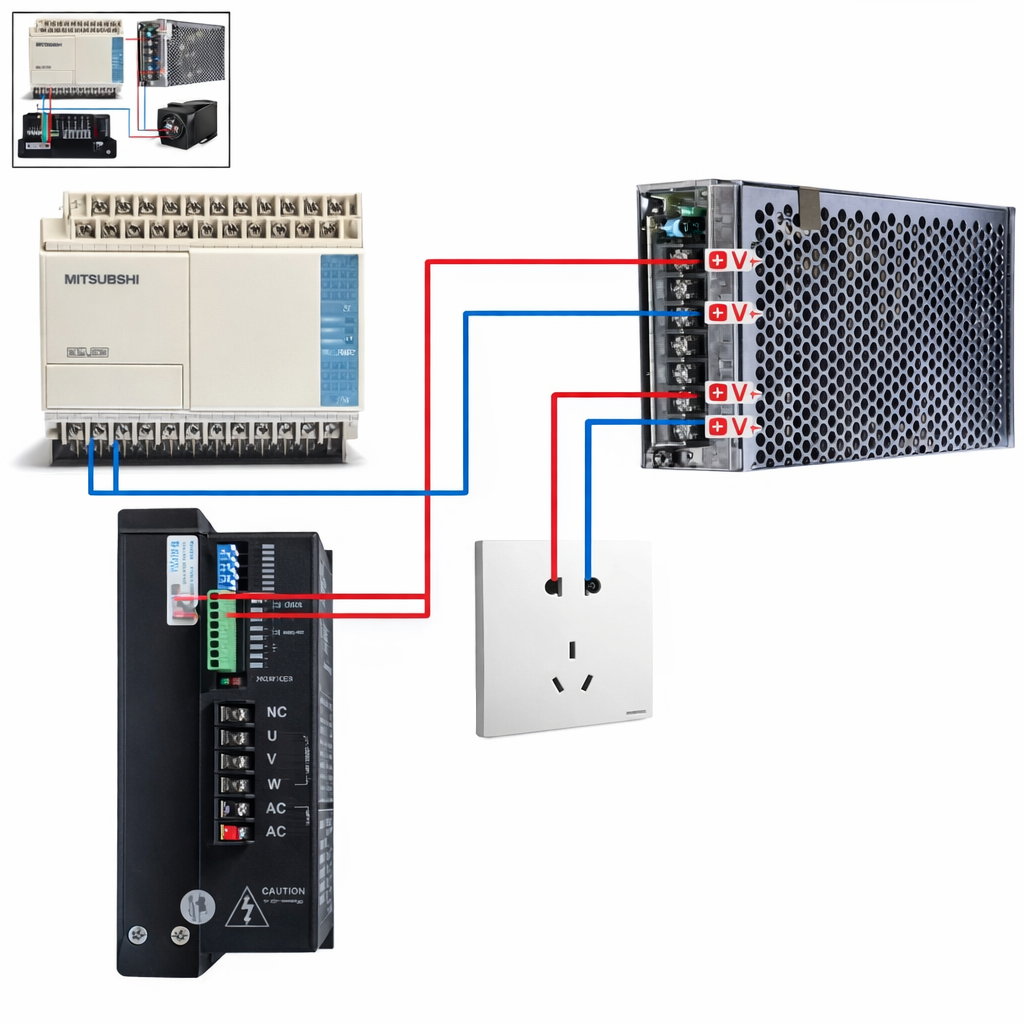

4.2. Driver + PLC ke Power Supply

PLC dan driver mengambil daya dari switching power supply DC.
Koneksi Power Supply DC:
- +V power supply → PLC +24V
- 0V power supply → PLC 0V
- +V power supply → Driver input +5~24V (sinyal)
- 0V power supply → Driver sinyal “–”
Inti gambar:
Sumber daya yang sama memberikan tegangan ke PLC dan memberi referensi sinyal untuk driver.
4.3. Driver ke Sumber Listrik AC

Driver 3ND2283 langsung disambungkan ke soket AC rumah tangga.
Koneksi AC 220V:
- Terminal AC driver → Line (L)
- Terminal AC driver → Neutral (N)

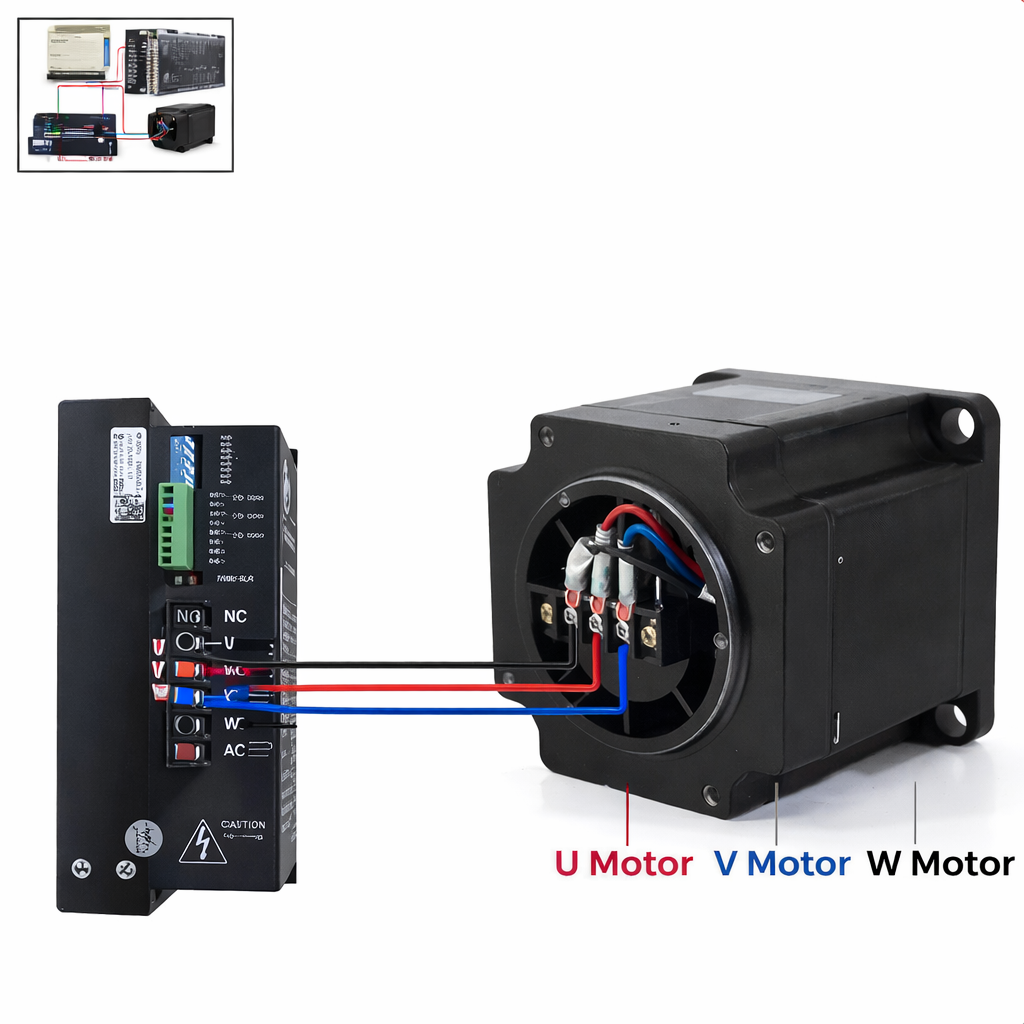

4.4. Driver ke Motor Stepper

kabel motor stepper 3-phase masuk ke terminal U / V / W driver.
Koneksi Motor:
- U driver → Fase U motor
- V driver → Fase V motor
- W driver → Fase W motor
Inti gambar:
Tiga fase motor langsung masuk ke tiga output driver tanpa komponen tambahan。

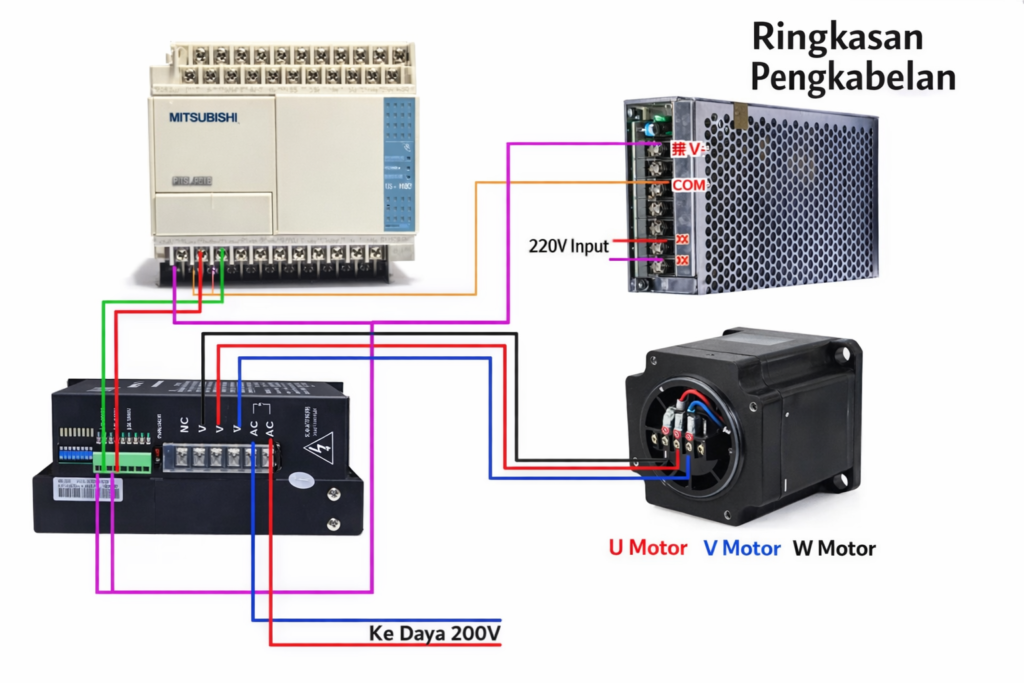

4.5. Diagram Total

Bagian bawah gambar memperlihatkan seluruh sistem dalam satu diagram lengkap:
A. PLC → Driver
- Kabel pulse, direction, enable → masuk ke PUL / DIR / ENA pada driver
- Semua sinyal “–” PLC → disatukan ke terminal “–” pada driver
B. Power Supply DC → PLC
- +V → PLC
- 0V → PLC
C. Power Supply DC → Driver (sinyal referensi)
- +V → PUL+ / DIR+ / ENA+
- 0V → PUL- / DIR- / ENA-
D. Power AC 220V → Driver
- AC → AC (L & N)
E. Driver → Motor
- U / V / W → tiga fase motor
🔗 Produk Resmi: 110BYG350D 20Nm + Driver 3ND2283 (Paket Motor Stepper 3-Phase)
Paket ini sangat direkomendasikan untuk aplikasi industri yang membutuhkan torsi besar, kestabilan tinggi, serta respons akurat pada pengendalian posisi. Kombinasi motor 20Nm dan driver DSP 3ND2283 memberikan performa yang kuat namun tetap halus, sehingga ideal untuk mesin CNC, perakitan otomatis, pemotongan presisi, dan sistem robotik. Jika Anda mencari solusi yang andal dan siap dipakai pada proyek profesional, paket ini adalah pilihan terbaik.
5. Aplikasi Industri
Driver + motor ini sangat ideal untuk mesin:
- CNC router & cutting
- Mesin gravir
- Mesin kemasan / snack
- Mesin labeling
- Mesin cetak & plotter industrial
- Sistem otomatisasi & perakitan
Beban besar (hingga 20Nm) dan ketahanan IP65 membuatnya cocok untuk lingkungan industri berat.
