Mengapa DAPPRA KA03 Tetap Menjadi Pilihan Paling Worth It Hingga Sekarang
Mengapa Saya Mengatakan: Motion Controller USB Mach3 Ini Masih Menjadi “Value-for-Money Terbaik” untuk CNC Skala Kecil & Menengah
Jika Anda sudah lama berkecimpung di dunia CNC, ada satu software yang hampir pasti pernah Anda gunakan: Mach3.
Dan jika Anda menggunakan Mach3, Anda juga pasti pernah menghadapi satu masalah klasik:
Port paralel tidak stabil, latency tinggi, dan laptop modern bahkan sudah tidak punya port tersebut.
Lalu solusinya apa?

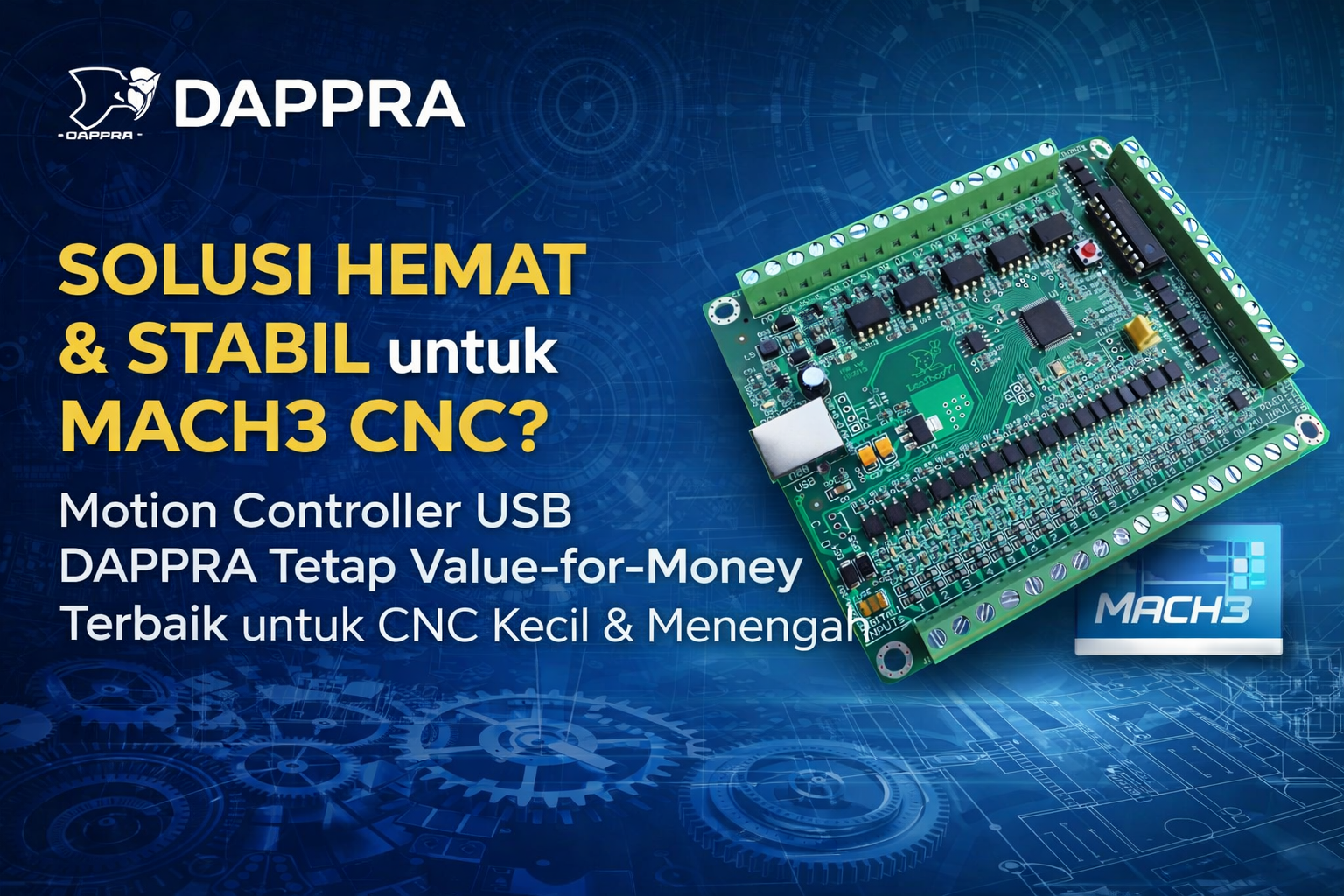

Hari ini kita akan membahas DAPPRA 3 Axis / 4 Axis Mach3 USB Motion Controller (KA03) — sebuah solusi yang memang diciptakan untuk mengatasi masalah ini.
Dan menariknya, hingga hari ini, controller ini masih sangat kuat dan relevan untuk:
- DIY CNC
- Mesin ukir kecil
- Retrofit mesin CNC lama
1. Kesimpulan Cepat: Siapa yang Cocok Menggunakan Board Ini?
Jika Anda termasuk salah satu dari kategori berikut, artikel ini wajib Anda baca sampai selesai 👇
✅ Menggunakan Mach3, tapi tidak ingin repot dengan parallel port
✅ Menggunakan Windows 7 / XP / Vista (PC lama atau industrial PC)
✅ CNC router, wood carving, PCB milling, laser (tidak membutuhkan interpolasi ultra-presisi)
✅ Motor stepper atau servo kecepatan menengah (≤200kHz pulse)
✅ Membutuhkan banyak IO, relay, spindle control, dan MPG handwheel
Ringkasannya:
Ini bukan masa depan CNC kelas high-end,
tapi jelas merupakan solusi paling stabil, ekonomis, dan praktis di dunia Mach3.
2. Kemampuan Hardware Utama – Kita Bahas Tuntas
1️⃣ Benar-Benar Menghilangkan “Masalah Parallel Port Mach3”
Secara fundamental, board ini adalah:
External USB Motion Controller untuk Mach3
Artinya:
- Tidak menggunakan parallel port
- Tidak bergantung pada real-time Windows
- Perhitungan trajectory dan pulse dilakukan langsung di board
Dan poin pentingnya 👇
- Plug & Play, tanpa driver
- Mendukung semua versi Mach3 (termasuk R3.042.040)
- Kompatibel dengan Windows 2000 / XP / Vista / Win7
👉 Sangat ideal untuk mesin lama dan retrofit CNC.
2️⃣ Performa Pulse: 200kHz yang Nyata & Stabil
Spesifikasi utama:
- Maksimum step pulse: 200kHz
- Mendukung Stepper & Servo
- Output hingga 4 axis (X / Y / Z / A)
Apa artinya ini secara praktis?
Untuk motor stepper ukuran 42 / 57 / 86 dan servo kecepatan menengah,
performanya lebih dari cukup untuk aplikasi nyata.
Ini bukan soal angka di datasheet — ini soal engineering yang benar-benar bisa dipakai.
3️⃣ Isolasi Optocoupler: Ini Desain Industri, Bukan Board Mainan
Masalah utama banyak USB controller murah adalah:
Noise tinggi, gampang hang, dan error saat motor aktif.
Di sinilah DAPPRA KA03 benar-benar unggul:
🔹 10 channel high-speed optocoupler (10MHz)
🔹 24 channel optocoupler standar
🔹 Semua input & output full isolated
🔹 Power supply terisolasi onboard (5V / 120mA)
Penilaian jujur saya:
Ini desain industri yang serius, bukan board DIY murahan.
3. IO Resource: Rasanya Seperti Punya Mini PLC
🔌 Input: 16 Channel Universal Input
Langsung bisa digunakan untuk:
- Emergency stop
- Limit switch
- Homing
- Cycle start / pause
- Tool probe
- Sensor PNP / NPN
Dan yang sangat membantu saat commissioning:
Setiap input punya LED indikator. Debug jadi jauh lebih cepat.
🔌 Output: 8 Channel Open-Drain High Current
Spesifikasi output:
- Maksimum 24V / 500mA
- Cocok untuk:
- Relay
- Solenoid valve
- Coolant
- Spindle forward / reverse
- Custom M-code
Catat baik-baik:
Jika bisa diselesaikan dengan output controller,
tidak perlu menambah PLC terpisah.
4. Kontrol Spindle: Inilah Kekuatan Tersembunyinya
🎯 PWM Speed Control yang Sangat Lengkap
Controller ini mendukung:
- PWM spindle speed control
- 0–5V (internal power)
- 0–10V (external VFD)
- Spindle forward / reverse (M3 / M4)
- Spindle speed feedback (Hall / optical sensor)
Artinya:
Anda bisa membangun sistem spindle kelas industri,
bukan sekadar ON / OFF saja.
Dokumentasi resmi DAPPRA bahkan sudah menyediakan:
- Diagram wiring VFD
- Resistor load
- Level voltage matching
👉 Tinggal ikuti diagram, risiko error sangat kecil.
5. External Knob & MPG: Pengalaman Setup Naik Kelas
🎛 External Adjustment Knob
Bisa digunakan untuk mengatur secara real-time:
- Feed Rate Override (FRO)
- Spindle Speed Override (SRO)
- Jog Speed
Saat setting tool atau trial cutting, fitur ini sangat terasa manfaatnya.
🌀 MPG Handwheel (Electronic Handwheel)
- Mendukung sinyal A/B phase
- Langsung ke input 0 / 1
- Native support Mach3
- Tanpa plugin tambahan
Untuk:
- Manual positioning
- Fine adjustment
- Tool setting
👉 Sangat praktis.
6. Kekurangannya? Harus Jujur
Sebagai engineer, saya harus objektif.
❌ Tidak cocok untuk:
- CNC 5-axis high-speed
- Ultra high-precision interpolation
- Windows 10 / 11 (tidak direkomendasikan)
- Mach4
Posisinya jelas:
Solusi matang & stabil untuk ekosistem Mach3.
7. Penilaian Akhir Saya (Sudut Pandang Engineer)
Jika hari ini Anda bertanya:
“Saya punya mesin CNC lama atau DIY CNC, controller Mach3 apa yang paling masuk akal?”
Jawaban saya masih sama:
DAPPRA Mach3 USB Motion Controller (KA03) tetap layak direkomendasikan.
Bukan karena dia baru,
tapi karena dia:
- Stabil
- Mature
- Wiring jelas
- Banyak studi kasus di lapangan
- Biaya masuk akal
🔗 Produk Resmi DAPPRA
DAPPRA 3 Axis Mach3 CNC USB Motion Controller Card (200kHz, Stepper / Servo, KA03)Kalimat Penutup
Di dunia CNC, tidak semua yang “terbaru” adalah yang terbaik.Yang paling penting adalah yang paling cocok untuk kebutuhan Anda.
Dan untuk Mach3 + CNC skala kecil hingga menengah,board ini adalah contoh yang sangat tepat.
📂 DAPPRA KA03 – Download Documents
Download user manuals, software plugins, and hardware schematics for the DAPPRA KA03 CNC motion controller.
