Pendahuluan
Dalam sistem otomasi industri modern, pemilihan jenis sensor yang tepat sangat menentukan stabilitas dan akurasi sistem. Salah satu solusi yang banyak digunakan untuk deteksi objek non-kontak adalah Capacitive Proximity Sensor (CPS).
Berbeda dengan limit switch mekanik atau inductive proximity sensor, sensor kapasitif mampu mendeteksi objek logam maupun non-logam, termasuk plastik, cairan, bubuk, material granular, hingga media organik.
Dalam praktik lapangan DAPPRA, capacitive proximity sensor sering digunakan pada aplikasi:
- Level control
- Bottle filling
- Packaging line
- Hopper powder detection
- Agro-industrial system
Prinsip Kerja Capacitive Proximity Sensor
Capacitive proximity sensor bekerja berdasarkan perubahan kapasitansi listrik pada medan elektrostatik yang dihasilkan di area sensing.
Di bagian depan sensor terdapat zona medan kapasitif aktif. Ketika sebuah objek memasuki zona tersebut, nilai kapasitansi berubah.

Prosesnya sebagai berikut:
- Sensor menghasilkan medan elektrostatik stabil.
- Objek mendekat → mengubah konstanta dielektrik di zona sensing.
- Perubahan ini membuat sensor mencapai Operate Point.
- Output aktif (ON).
- Ketika objek menjauh dan mencapai Release Point, output kembali nonaktif (OFF).
👉 Tidak diperlukan kontak fisik.
👉 Deteksi terjadi hanya dengan mendekati area medan kapasitif.
Komponen Utama Capacitive Proximity Sensor

Dalam struktur internalnya, CPS terdiri dari beberapa bagian utama:
1. Sensor Housing
Melindungi sirkuit internal dan memudahkan instalasi pada panel atau mesin.
2. Sensing Face
Area aktif yang menghasilkan medan kapasitif.
3. Mounting Nuts / Bracket
Digunakan pada tipe tubular untuk pemasangan presisi.
4. Sensor Endbell
Biasanya dilengkapi LED indikator status (power / output).
5. Connection Interface
Dapat berupa kabel tetap, konektor M12, atau cordset tergantung model.
Fitur dan Keunggulan Capacitive Proximity Sensor
Keunggulan Teknis
- Mampu mendeteksi material non-logam (PVC, kayu, kaca, cairan).
- Dapat mendeteksi level cairan melalui dinding non-logam.
- Respon switching cepat → cocok untuk aplikasi counting.
- Solid-state output → umur panjang tanpa bounce mekanis.
- Fleksibel untuk berbagai media industri.
Dalam banyak aplikasi DAPPRA, CPS menjadi solusi ketika inductive sensor tidak mampu mendeteksi target non-logam.
Keterbatasan yang Perlu Dipahami
Sebagai engineer, penting memahami bahwa CPS juga memiliki batas operasional:
- Dipengaruhi kelembapan dan suhu lingkungan.
- Repeatability tidak setinggi inductive sensor.
- Sensitif terhadap serpihan (chips) dan kontaminasi.
- Tidak direkomendasikan untuk lingkungan welding.
- Dapat terpengaruh RFI dan gangguan elektromagnetik.
Artinya: pemilihan CPS harus mempertimbangkan kondisi lingkungan kerja.
Faktor Lingkungan yang Mempengaruhi Akurasi
Beberapa faktor teknis yang sering diabaikan di lapangan:
- Ukuran dan bentuk target mempengaruhi jarak sensing.
- CPS umumnya non-shielded → tidak bisa di-embed.
- Udara lembap dapat memicu false trigger.
- Jarak antar sensor harus lebih besar karena medan tidak terarah.
Dalam proyek industri, kesalahan instalasi sering menjadi penyebab utama deteksi tidak stabil.
Sensitivity Adjustment (Pengaturan Sensitivitas)

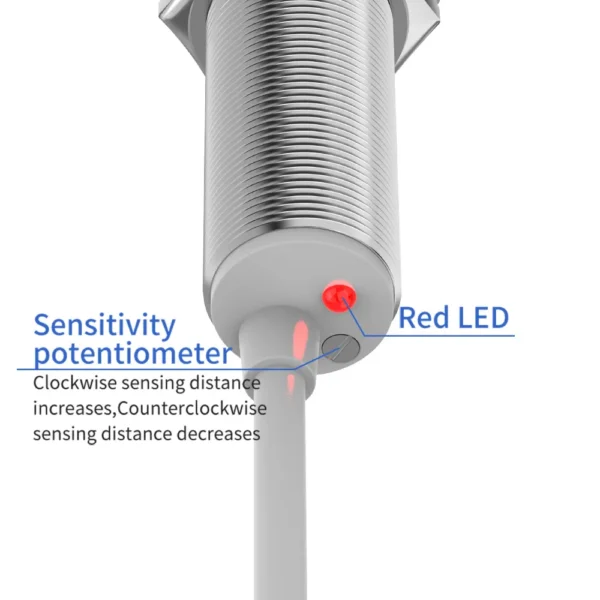

Hampir semua capacitive proximity sensor dilengkapi potensiometer untuk pengaturan sensitivitas.
Fungsinya:
- Menyesuaikan dengan jenis target (cairan, bubuk, plastik).
- Menghindari deteksi latar belakang.
- Mengoptimalkan jarak sensing.
Dalam praktik teknis DAPPRA, kalibrasi sensitivitas adalah tahap krusial sebelum sistem commissioning.
Jarak Deteksi Berdasarkan Diameter Housing
| Diameter Sensor | Jarak Deteksi |
|---|---|
| 18 mm | 10 mm |
| 30 mm | 20 mm |
| 34 mm | 40 mm |
Diameter lebih besar → medan kapasitif lebih kuat → jarak sensing lebih panjang.
Faktor Material Target (Rerating Factor)
Tidak semua material memiliki konstanta dielektrik yang sama.
| Material | Faktor X Sn |
|---|---|
| Baja / Besi | 1.0 |
| Aluminium | 1.0 |
| Stainless Steel | 1.0 |
| Air | 1.0 |
| PVC | 0.5 |
| Kaca | 0.5 |
| Keramik | 0.4 |
| Kayu | 0.2+ |
| Minyak | 0.1 |
Semakin rendah faktor → semakin pendek jarak deteksi efektif.
Seri DAPPRA Capacitive Proximity Sensor
Untuk memenuhi berbagai kebutuhan industri, DAPPRA menyediakan beberapa tipe CPS berdasarkan bentuk instalasi dan jarak deteksi.
🔹 M18 Cylinder – Aplikasi Mesin Compact
Cocok untuk:
- Packaging machine
- Bottle detection
- Mesin filling kecil
| SKU | Distance | Output | Voltage |
|---|---|---|---|
| OA17 | 3–8 mm | AC NC | 90–250VAC |
| OA18 | 5–8 mm | NPN NC | 6–36VDC |
| OA19 | 5–8 mm | PNP NC | 6–36VDC |
| OA20 | 5–8 mm | NPN NO | 6–36VDC |
| OA62 | 5–8 mm | PNP NO | 6–36VDC |
🔹 M30 Cylinder – Level & Hopper Detection
Cocok untuk:
- Level cairan
- Bubuk / granule
- Tangki industri
| SKU | Distance | Output | Voltage |
|---|---|---|---|
| OB08 | 10–15 mm | AC NO | 90–250VAC |
| OB09 | 10–15 mm | AC NC | 90–250VAC |
🔹 Rectangular – Heavy Industrial
Cocok untuk:
- Conveyor system
- Bulk material
- Lingkungan kerja berat
| SKU | Distance | Output | Voltage |
|---|---|---|---|
| OC93 | 15–25 mm | PNP NO | 10–30VDC |
| OC94 | 15–25 mm | PNP NO | 10–30VDC |
| OD61 | 15–25 mm | PNP NC | 10–30VDC |
🔹 Rectangular Long Range – Jarak Panjang
Cocok untuk:
- Container besar
- Level detection jarak jauh
| SKU | Distance | Output | Voltage |
|---|---|---|---|
| OC95 | 20–35 mm | PNP NO | 10–30VDC |
| OC96 | 20–35 mm | NPN NO | 10–30VDC |
🔧 Aksesori Pemasangan
| SKU | Type |
|---|---|
| OA25 | M18 Straight Bracket |
| OA26 | M18 L-Bracket |
Panduan Cepat Memilih CPS DAPPRA
1️⃣ Tentukan bentuk instalasi (M18 / M30 / Rectangular)
2️⃣ Tentukan jenis output (PNP / NPN / AC)
3️⃣ Sesuaikan jarak deteksi dengan ukuran target
4️⃣ Pertimbangkan lingkungan (kelembapan, suhu, EMI)
Jika target Anda non-logam atau cairan, CPS adalah solusi paling fleksibel.
Kapan Sebaiknya Menggunakan Capacitive Proximity Sensor?
Gunakan CPS ketika:
- Perlu mendeteksi cairan tanpa kontak langsung
- Mendeteksi bubuk atau granular di hopper
- Mendeteksi plastik, kaca, kayu
- Aplikasi filling, packaging, agro-industri
Kesimpulan
Capacitive proximity sensor adalah solusi deteksi non-kontak yang sangat fleksibel untuk berbagai material. Namun performanya sangat bergantung pada:
- Instalasi yang benar
- Pengaturan sensitivitas
- Pemilihan model yang sesuai aplikasi
DAPPRA menghadirkan rangkaian lengkap CPS untuk memastikan sistem industri Anda berjalan stabil dan akurat.
DAPPRA – Make Industrial Detection Reliable.
